| Номер в госреестре | 98438-26 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | PrinCe i35XR |
| Изготовитель | Shanghai Huace Navigation Technology Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 05.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая PrinCe i35XR (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным радио модемом. Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи. Заряд встроенной аккумуляторной батареи осуществляется с помощью внешнего адаптера питания через разъем Type-C приемника. Аппаратура оснащена встроенным инклинометром для компенсации её угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение. В задней части корпуса располагаются встроенный лазерный дальномер для выполнения измерений до труднодоступных точек.
В передней части панели корпуса аппаратуры расположена панель с кнопками управления и индикаторами статуса работы, в нижней части корпуса располагаются порт USB Type-C для зарядки аккумулятора и передачи данных, порт SMA для антенны встроенного радиомодема, втулка с резьбой и видеокамера для реализации разбивки местности с применением технологии дополненной реальности.
Управление аппаратурой осуществляется с помощью кнопок на панели управления, полевого контроллера или через web-интерфейс приёмника. Принимаемая со спутников информация записывается во внутреннюю память приёмника или на внешний носитель информации.
Аппаратура является многочастотным и многосистемным приемником, который позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1C/A, L2C, L2P, L3; GPS: L1C/A, L1C, L2C, L2P(Y), L5; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; Galileo: E1, E5a, E5b, E5AltBoC, E6; QZSS: L1, L2, L2C, L5, L6; IRNSS: L5; SBAS: L1, L5.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится, в процессе эксплуатации внешних механических регулировок не предусмотрено.

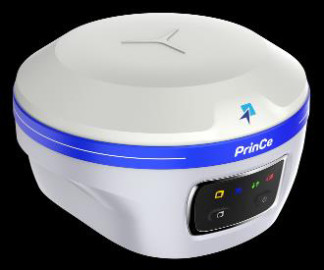

Общий вид аппаратуры представлен на рисунке 1.
а) б)
в)
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой PrinCe i35XR: а) Вид спереди; б) Вид сзади; в) Место нанесения маркировочной наклейки
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения LandStar, устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.
С помощью программного обеспечения CHC Geomatics Office 2, устанавливаемого на персональный компьютер, осуществляется обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | МПО | LandStar | CHC Geomatics Office 2 |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.10 | 8.2.0.1.20250930 | 2.3.1.20230613 |
| Цифровой идентификатор ПО | _ | _ | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длин базисов, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длин базисов в режимах*: «Статика», «Быстрая статика», мм: - в плане - по высоте | ±2<2,5+0,5-10-6-L) ±2<5,0+0,5-10-6-L) |
| «Кинематика» и «Кинематика в реальном времени (RTK)» , мм: - в плане - по высоте | ±2-(8+1-10-6-L) ±2<15+ri0-6-L) |
| «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры**, мм: - в плане - по высоте | ±2<8+1-10-6 -L+0,15-a) ±2<15+1-10-6-L) |
| - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры и измерений встроенным лазерным дальномером, мм: от 2 до 10 м включ. - в плане - по высоте св. 10 до 30 м включ. - в плане - по высоте | ±2<8+1-10-6 -L+0,15-a+2-R) ±2<15+1-10-6-L+2-R) ±2<8+1-10-6 -L+0,15-a+5-R) ±2<15+1-10-6-L+5-R) |
| «Дифференциальные кодовые измерения» **, мм: - в плане - по высоте | ±2<250+1-10-6-L) ±2-(500+1- 10-6-L) |
| * При доверительной вероятности 0,95 * * При работе аппаратуры в режимах «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры, «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры и измерений встроенным лазерным дальномером, «Дифференциальные кодовые измерения» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры L - измеряемая длина в мм, а - угол наклона аппаратуры в градусах (не более 60 градусов) R - расстояние измеряемое лазерным дальномером, м | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 1892 |
| Диапазон рабочих температур, °С | от -40 до +65 |
| Напряжение источника питания постоянного тока, В - внутреннего | 7,2 |
| Габаритные размеры (Длина*Ширина*Высота), мм, не более | 133*133*85 |
| Масса, г, не более | 800 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Среднее время наработки на отказ, ч, не менее | 50000 |
| Средний полный срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая | PrinCe i35XR | 1 шт. |
| Кабель интерфейсный USB[A]-USB[C] | _ | 1 шт. |
| Зарядное устройство | _ | 1 шт. |
| Радиоантенна SMA (male) | _ | 1 шт. |
| Рулетка 3 метра* | _ | 1 шт. |
| Веха 2.2 метра* | _ | 1 шт. |
| Контроллер * | PrinCe HCE600 | 1 шт. |
| Программное обеспечение * | LandStar | 1 шт. |
| Программное обеспечение | CHC Geomatics Office 2 | 1 шт. |
| Пластина для измерения высоты приёмника* | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 шт. |
| *по заказу потребителя | ||
приведены в разделе: 2 «Основные операции оп управлению приёмником» документа «Аппаратура геодезическая спутниковая PrinCe i35XR. Руководство по эксплуатации».
Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений
Стандарт предприятия Shanghai Huace Navigation Technology Ltd, Китай
