| Номер в госреестре | 98432-26 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | 1260 Infinity III |
| Изготовитель | Agilent Technologies Deutschland GmbH |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания органических и неорганических компонентов в пробах, находящихся в жидком состоянии, а также для анализа проб неизвестного состава с целью идентификации компонентов пробы.
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки в потоке жидкой подвижной фазы с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением (далее - ПО).
Конструктивно хроматографы представляют собой стационарные настольные лабораторные приборы, выполненные по модульному принципу и включающие следующие основные конструктивные блоки: аналитический блок с четырехканальным насосом высокого давления, термостат колонок, автосамплер, два детектора, органайзер для элюентов.
Корпуса блоков хроматографов изготовлены из металлических сплавов и пластика в серо-черной цветовой гамме, каждый из блоков хроматографа оснащен маркировочной табличкой с серийным номером. К данному типу относятся два хроматографа с комплектностью, указанной в таблице 1.
аблица 1 - Состав хроматографов, обозначения конструктивных блоков и серийные номера
| Наименование и состав хроматографов | Обозначение блока | Серийный номер блока |
| Хроматограф жидкостный 1260 Infinity III, в составе: | ||
| Аналитический блок с четырехканальным насосом | G7111B | DEGAQ02160 |
| Автосамплер | G7129A | DEGCD05690 |
| Термостат | G7116A | DEGFA04840 |
| Детектор на диодной матрице | G7115A | DEGEB02574 |
| Рефрактометрический детектор | G7162A | DEGEH01246 |
| Хроматограф жидкостный 1260 Infinity III в составе: | ||
| Аналитический блок с четырехканальным насосом | G7111B | DEGAQ02186 |
| Автосамплер | G7129A | DEGCD05696 |
| Термостат | G7116A | DEGFA04832 |
| Детектор на диодной матрице | G7115A | DEGEB02570 |
| Рефрактометрический детектор | G7162A | DEGEH01318 |
Маркировочная табличка с серийным номером хроматографа размещена на задней панели аналитического блока хроматографа. Серийный номер хроматографу присвоен от аналитического блока с четырехканальным насосом и имеет буквенно-цифровой формат, нанесен типографским способом.
Общий вид хроматографов, место нанесения маркировочной таблички и серийного номера представлены на рисунках 1 и 2.
Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.

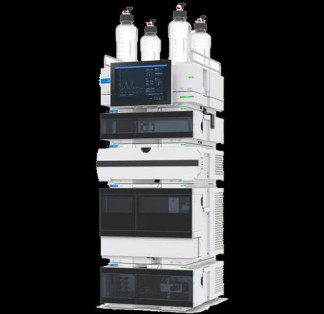

Рисунок 1 - Общий вид хроматографов жидкостных 1260 Infinity III
Рисунок 2 - Место нанесения маркировочной таблички и серийного номера хроматографов жидкостных 1260 Infinity III
Место нанесения серийного номера
Хроматографы функционируют под управлением специально разработанного ПО OpenLab CDS. Метрологически значимая часть ПО OpenLab CDS выполняет следующие функции: управление работой хроматографа и контроль функционирования его систем, настройка параметров режимов работы, последовательностей анализа и служебных программ диагностики и обслуживания хроматографа и его отдельных блоков, а также управление выполнением измерений, сбором, обработкой и хранением результатов анализа.
ПО OpenLab CDS защищено от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2, номер версии ПО может быть выведен при обращении к соответствующему подпункту меню ПО.
Таблица 2 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | OpenLab CDS |
| Номер версии (идентификационный номер ПО) | не ниже 2.7.2.203 |
| Примечание - В номере версии неизменяемая часть 2.7 - отвечает за метрологически значимую часть ПО OpenLab CDS | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования по антрацену (кофеину)1), г/см3 | 2,0-10’9 |
| Предел детектирования по сахарозе (глюкозе)2), г/см3 | 2,0-10’7 |
| Предел допускаемого относительного среднеквадратического отклонения выходного сигнала, %: - для детектора на диодной матрице: по времени удерживания по площади пика - для рефрактометрического детектора: по времени удерживания по площади пика | 1,0 1,5 1,0 1,5 |
| Примечания к таблице: 1) характеристики приведены при использовании детектора на диодной матрице 2) характеристики приведены при использовании рефрактометрического детектора | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Детектор на диодной матрице Рабочий спектральный диапазон, нм Уровень флуктуационных шумов нулевого сигнала при 254 нм, Б, не более Дрейф нулевого сигнала при 254 нм, Б/ч, не более | от 190 до 950 3,0 •IO-5 1,540-3 |
| Рефрактометрический детектор Диапазон показателей преломления, ед. рефр Уровень флуктуационных шумов, ед. рефр, не более Дрейф нулевого сигнала, ед. рефр/ч, не более | от 1,00 до 1,75 840-9 640-7 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность хроматографа, ВА, не более | 80 |
| Габаритные размеры хроматографа, мм, не более: | |
| - высота | 1020 |
| - ширина | 455 |
| - глубина | 400 |
| Масса хроматографа, кг, не более | 60 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, 0С | от +15 до +30 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
наносится на титульные листы Инструкции и краткого руководства по эксплуатации и Паспорта типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный | 1260 Infinity III | 1 шт. |
| Программное обеспечение | 1 шт. | |
| Инструкция и краткое руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 3 «Руководство по быстрому запуску» Инструкции и краткого руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Техническая документация Agilent Technologies Deutschland GmbH, Германия
