| Номер в госреестре | 98428-26 |
| Наименование СИ | Системы бесконтактного измерения температуры |
| Обозначение типа СИ | YHWD-HG |
| Изготовитель | Wenzhou ESENT Automation Equipment Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 30.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы бесконтактного измерения температуры YHWD-HG
(далее по тексту - системы) предназначены для неконтактных измерений и контроля температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой показателем визирования.
Конструктивно система состоит из одного инфракрасного пирометрического преобразователя YT50A-2/C (далее по тексту - пирометр) и блока электроники.
Принцип действия системы основан на преобразовании потока инфракрасного излучения исследуемого объекта, передаваемого через оптическую систему пирометра, в аналоговые электрические сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА, пропорциональные измеряемой температуре, которые преобразуются в цифровые сигналы при помощи аналого-цифрового преобразователя и отображаются в виде значений температуры на цифровом индикаторе.
Пирометр конструктивно выполнен в цилиндрическом корпусе из нержавеющей стали, с присоединенным сигнальным кабелем для подключения к блоку электроники.
Блок электроники конструктивно выполнен в прямоугольном стальном корпусе с закрывающейся крышкой, предназначенном для настенного монтажа. Внутри корпуса блока электроники расположены блок питания и аналого-цифровой измерительный преобразователь с индикаторами (SA/C-A1), кнопками управления и функцией сигнализации при достижении заданных пороговых значений температуры при помощи двух сигнальных ламп. В нижней части корпуса расположены технологические отверстия для ввода/вывода сигнальных кабелей, необходимых для подключения пирометра и напряжения питания.
Компоненты системы могут изготавливаться в различных цветовых решениях.

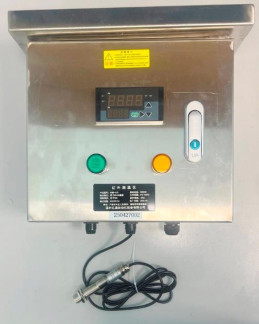

Фотография общего вида системы в сборе приведена на рисунке 1.
Место нанесения знака поверки
Место нанесения заводского номера
250427002
Рисунок 1 - Общий вид системы бесконтактного измерения температуры YHWD-HG
Пломбирование систем не предусмотрено. Заводской номер систем в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на лицевую сторону корпуса блока электроники и на корпус пирометра. Конструкция корпуса систем позволяет нанести на него знак поверки.
Системы имеют встроенное, метрологически значимое, программное обеспечение (ПО), которое используется для преобразования и обработки информации, полученной в процессе проведения измерений. Данное ПО загружается в энергонезависимую память измерительного преобразователя блока электроники системы на предприятии-изготовителе во время производственного цикла и недоступно для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО - недоступны.
Метрологические и технические характеристики систем приведены в таблице 1.
Показатели надежности приведены в таблице 2.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +500 |
| Пределы допускаемой абсолютной погрешности измерений и преобразования температуры в диапазоне измерений от 0 °С до +100 °С включ., °С | ±3,0 |
| Пределы допускаемой относительной погрешности измерений и преобразования температуры в диапазоне измерений св. +100 °С до +500 °С, % | ±2,5 |
| Показатель визирования пирометра системы | 12:1 |
| Разрешающая способность цифрового дисплея, °С | 0,1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Коэффициент излучательной способности (фиксированный) | 0,95 |
| Масса, кг, не более: - блок электроники - пирометр | 3,5 0,2 |
| Габаритные размеры блока электроники (длина х ширина х высота), мм, не более | 300x320x170 |
| Габаритные размеры пирометра (длина х диаметр), мм, не более | 115x20 |
| Напряжение питания, В: - блок процессора (переменный ток) - пирометр (постоянный ток) | 220 (50 Гц) от 12 до 24 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -35 до +60 от 10 до 95 (без конденсации) |
Таблица 2
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 12 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Обозначение | Количество |
| Система бесконтактного измерения температуры в составе: - блок процессора - пирометр | YHWD-HG | 1 шт. 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Транспортировочный кейс | - | 1 шт. |
| Приспособления для монтажа (по дополнительному заказу) | - | 1 комплект |
приведены в разделе «Принцип работы» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя Wenzhou ESENT Automation Equipment Co., Ltd., Китай.
