| Номер в госреестре | 98423-26 |
| Наименование СИ | Системы аэродромные метеорологические |
| Обозначение типа СИ | АМИС-ПЕЛЕНГ |
| Изготовитель | Открытое акционерное общество «ПЕЛЕНГ» |
| Год регистрации | 2026 |
| Срок свидетельства | 30.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы аэродромные метеорологические АМИС-ПЕЛЕНГ (далее - системы АМИС-ПЕЛЕНГ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности (МОД), высоты нижней границы облаков (ВНГО), количества атмосферных осадков.
Принцип действия систем АМИС-ПЕЛЕНГ основан на измерении первичными измерительными преобразователями метеорологических параметров. Измеренные значения преобразуются в цифровой код измерительными преобразователями (контроллерами) и передаются в коде ASCII по линиям связи или радиоканалам в центральное устройство. В центральном устройстве результаты измерений обрабатываются, регистрируются, архивируются (с возможностью печати табличных и графических материалов за весь срок хранения) и передаются для отображения на рабочее место оператора, автоматически формируясь в метеорологические сообщения.
Принцип действия первичных измерительных преобразователей:
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
- при измерении температуры воздуха основан на зависимости электрического сопротивления чувствительного элемента от температуры окружающей среды;
- при измерении атмосферного давления основан на изменении емкости конденсатора (емкостной преобразователь), изменении частоты вибрационно-частотного преобразователя в зависимости от изменения атмосферного давления (вибрационно-частотный преобразователь) или на пьезоэлектрическом эффекте (пьезоэлектрический преобразователь);
- при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);
- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота (механический преобразователь) или на изменении значений ультразвукового преобразователя потока (ультразвуковой преобразователь);
- при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания;
- при измерении высоты нижней границы облаков (ВНГО) основан на измерении времени, необходимого для прохождения импульса света до отражающей или рассеивающей среды;
- при измерении метеорологической оптической дальности (МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной МОД (нефелометрический преобразователь), или на измерении коэффициента направленного пропускания импульсного излучения модулированного светового потока, прошедшего через слой атмосферы фиксированной длины (импульсный фотометрический преобразователь).
Конструктивно системы АМИС-ПЕЛЕНГ выполнены по модульному принципу и состоят из модуля измерительного, модуля центрального устройства, рабочих мест операторов с контрольным средством отображения (опционально), выносных средств отображения информации (опционально), линий связи или радиоканалов и вспомогательного оборудования.
Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (далее - ПИП), преобразователей измерительных (контроллеров), линий связи или радиоканалов и вспомогательного оборудования. С помощью линий связи или радиоканалов к центральному устройству подключаются ПИП, образуя измерительный канал (далее - ИК). ПИП, используемые для измерения физических величин, размещаются по схемам, приведенным в эксплуатационной документации. Наименования измерительных каналов и ПИП систем АМИС-ПЕЛЕНГ приведены в таблице 1.
Модуль центрального устройства состоит из ПЭВМ (сервера), модуля связи (устройств передачи данных), вспомогательного коммуникационного оборудования, программного обеспечения (ПО «АМИС-ПЕЛЕНГ»), источника резервного электропитания (опционально). Компоненты центрального устройства установлены в телекоммуникационный шкаф и шкаф связи (опционально) и размещены в помещении служб метеорологического обеспечения.
аблица 1 - Наименования измерительных каналов систем АМИС-ПЕЛЕНГ
| Наименование измерительного канала (ИК) | Наименование ПИП |
| ИК относительной влажности и температуры воздуха | ПТВ, ДТВ-05, ДТВВ-01, HMP555, LTH211, ТГА, HMP155E |
| ИК скорости и направления воздушного потока | Пеленг СФ-03, Пеленг СФ-17, ИПВ-01, WAA15A/151, WAA252, WAV15A/151, WAV252, WMT702, WMT703 |
| ИК атмосферного давления | ДАДС-1 (исполнения ИСАТ.406231.008;-01,-02,-03), БРС-1М-1, БРС-1М-2, БРС-1М-3, БА-1, LDB213, РТВ330, PTB220A, PTB220TS, РТВ220В, PTB210A, РТВ210В, РТВ210С, РТВ220С, MSB780X, MSB780 |
| ИК высоты нижней границы облаков (ВНГО) | СД-02-2006, CL31, CL61 |
| ИК метеорологической оптической дальности (МОД) | Пеленг СФ-01, Пеленг СЛ-03, AT-21, LT31, FS11, PWD20, PWD22, PWD50, PWD52, Biral SWS-050, Biral SWS-100, Biral SWS-250, Biral VPF-710, Biral VPF-730, Biral VPF-750,WS-75, FD70 |
| ИК количества атмосферных осадков | ДО-22, OTT Pluvio2 200, OTT Pluvio2 200RH, OTT Pluvio2 400 |
Системы АМИС-ПЕЛЕНГ могут комплектоваться различным количеством ИК. Количество ИК и количество ПИП в ИК конкретной системы АМИС-ПЕЛЕНГ указываются в ее формуляре и зависят от типа аэродрома (вертодрома), количества взлетно-посадочных полос.
Системы АМИС-ПЕЛЕНГ работают круглосуточно. Для обмена информацией системы АМИС-ПЕЛЕНГ имеют сетевые интерфейсы Ethernet и последовательные интерфейсы RS-232, RS-485. Дистанция подключения ПИП составляет не менее 10 км.
Общий вид систем АМИС-ПЕЛЕНГ с указанием составных частей и ПИП представлен на рисунке 1.
Нанесение знака поверки на систему АМИС-ПЕЛЕНГ не предусмотрено. Заводской номер, состоящий из 9 арабских цифр, наносится на шильд модуля центрального устройства систем АМИС-ПЕЛЕНГ методом гравировки. Место нанесения заводского номера и знака утверждения типа на модуль центрального устройства систем АМИС-ПЕЛЕНГ представлено на рисунке 2.
Пломбирование не предусмотрено, для защиты систем АМИС-ПЕЛЕНГ от несанкционированного доступа применяются замки. Место расположения замков представлено на рисунке 2.
МОДУЛЬ ИЗМЕРИТЕЛЬНЫЙ
МОДУЛЬ цу
ДВГО - ПИП высоты нижней границы облаков; ДНВ, ДСВ — ПИП скорости и направления воздушного потока; ДВ - ПИП метеорологической оптической дальности (МОД); ДЯФ - ПИП яркости фона (индикатор); ДТВВ - ПИП температуры и относительной влажности воздуха;
ДАО - ПИП количества атмосферных осадков;
АРМ - автоматизированное рабочее место; КСО - контрольное средство отображения; ВСО - выносное средство отображения (табло); ДАД - ПИП атмосферного давления
Рисунок 1 - Общий вид систем АМИС-ПЕЛЕНГ с указанием составных частей и ПИП
2
1
1 - Замки на корпусе;
2 - Место нанесения заводского номера и знака утверждения типа

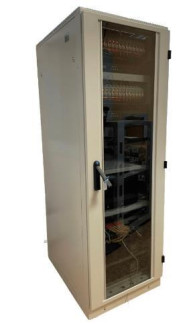

Рисунок 2 - Общий вид модуля центрального устройства систем АМИС-ПЕЛЕНГ (шкаф телекоммуникационный) с указанием мест расположения замков, а также мест нанесения заводского номера и знака утверждения типа
Системы АМИС-ПЕЛЕНГ имеют программное обеспечение (далее - ПО) «АМИС-ПЕЛЕНГ».
ПО «АМИС-ПЕЛЕНГ» обеспечивает сбор, обработку, анализ, отображение, архивирование результатов измерений, расчеты дополнительных параметров, создание и передачу метеорологических сообщений, самопроверку систем.
Влияние ПО «АМИС-ПЕЛЕНГ» учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО «АМИС-ПЕЛЕНГ» представлены в таблице 2.
аблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АМИС-ПЕЛЕНГ |
| Номер версии (идентификационный номер) ПО | 1.х.х* |
| * Обозначения «х» не относятся к метрологически значимой части ПО и могут принимать значения от 0 до 99 | |
Таблица 3 - Метрологические характеристики
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК температуры воздуха | HMP555 | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: - в диапазоне св. -60,0 °С до -30,0 °Свключ.; в диапазоне св. -30,0 °С до +60,0 °С | ±0,4 ±0,2 | ||
| ДТВВ-01 | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,2 | ||
| ДТВ-05 | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,15 | ||
| LTH211 | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: - в диапазоне св. -60,0 °С до -30,0 °Свключ.; в диапазоне св. -30,0 °С до +60,0 °С | ±0,3 ±0,2 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК температуры воздуха | ТГА (с HMP155E) | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: - в диапазоне св. -60,0 °С до +20,0 °С включ.; - в диапазоне св. +20,0 °С до +60,0 °С | ±(0,226-0,002841)) ±(0,055+0,0057-t1)) | ||
| ТГА (с ИВТМ-7Н) | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,4 | ||
| ТГА (с ДВ2ТС) | Диапазон измерений температуры воздуха, °С | от -40,0 до +60,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,4 | ||
| ПТВ (с HMP155E) | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: - в диапазоне св. -60,0 °С до +20,0 °С включ.; - в диапазоне св. +20,0 °С до +60,0 °С | ±(0,176-0,002841)) ±(0,07+0,002541)) | ||
| ПТВ (с ДТВ-05) | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,15 | ||
| ПТВ (с ДТВВ-01) | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 | |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,2 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК температуры воздуха | HMP155E | Диапазон измерений температуры воздуха, °С | от -60,0 до +60,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: - в диапазоне от -60,0 °Сдо +20,0 °С включ.; - в диапазоне св. +20,0 °С до +60,0 °С | ±(0,176-0,002841)) ±(0,07+0,002541)) | ||
| ИК относительной влажности воздуха | HMP155E | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 % до 90 % включ.; - в диапазоне св. 90 % до 100 % | ±3 ±4 | ||
| ДТВВ-01 | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±3 | ||
| LTH211 | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 % до 90 % включ.; - в диапазоне св. 90 % до 100 % | ±3 ±4 | ||
| HMP555 | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 % до 90 % включ.; - в диапазоне св. 90 % до 100 % | ±4 ±5 | ||
| ДТВ-05 | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±3 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК относительной влажности воздуха | ТГА (с HMP155E) | Диапазон измерений относительной влажности воздуха, % | от 1 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - при температуре от +15 °С до +25,0 °С включ.; - при температуре от -40,0 °С до -10,0 °С; - при температуре от -10,0 °С до 0 °С; - при температуре от 0 °С до +15,0 °С и св. +25,0 °С до +40,0 °С включ.; - при температуре св. +40,0°С | ±3 ±10 ±7 ±4 ±5 | ||
| ТГА (с ИВТМ-7Н) | Диапазон измерений относительной влажности воздуха, % | от 0 до 99 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - при температуре от -40,0 °С до -10,0 °С; - при температуре от -10,0 °С до 0 °С включ.; при температуре св. 0 °С: - в диапазоне от 0 % до 90 % включ; - в диапазоне св. 90 % до 99 % | ±7 ±5 ±3 ±4 | ||
| ТГА (с ДВ2ТС) | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - при температуре от -40,0 °С до -10,0 °С; - при температуре от -10,0 °С до 0 °С включ.; при температуре св. 0 °С: - в диапазоне от 0 % до 90 % включ; - в диапазоне св. 90 % до 100 % | ±7 ±5 ±3 ±4 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК относительной влажности воздуха | ПТВ (с HMP155E) | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0 % до 90 % включ.; - в диапазоне св. 90 % до 100 % | ±3 ±4 | ||
| ПТВ (с ДТВ-05) | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±3 | ||
| ПТВ (с ДТВВ-01) | Диапазон измерений относительной влажности воздуха, % | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±3 | ||
| ИК скорости воздушного потока | ИПВ-01 | Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 80,0 |
| Пределы допускаемой погрешности измерений скорости воздушного потока, м/с: - абсолютной, в диапазоне от 0,5 до 6,0 м/с включ., м/с; - относительной, в диапазоне св. 6,0 до 80,0 м/с, % | ±0,5 ±5 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК скорости воздушного потока | WAA151, WAA15A, WAA252 | Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 60,0 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,4+0,035 •V2)) | ||
| Пеленг СФ-17 | Диапазон измерений скорости воздушного потока, м/с | от 0,3 до 55,0 | |
| Пределы допускаемой погрешности измерений скорости воздушного потока, м/с: - абсолютной, в диапазоне от 0,3 до 10,0 м/с включ., м/с; - относительной, в диапазоне св. 10,0 до 55,0 м/с, % | ±0,3 ±3 | ||
| Пеленг СФ-03 | Диапазон измерений скорости воздушного потока, м/с | от 0,4 до 75,0 | |
| Пределы допускаемой погрешности измерений скорости воздушного потока, м/с: - абсолютной, в диапазоне от 0,4 до 10,0 м/с включ., м/с; - относительной, в диапазоне св. 10,0 до 75,0 м/с, % | ±0,3 ±3 | ||
| WMT702 | Диапазон измерений скорости воздушного потока, м/с | от 0,2 до 65,0 | |
| Пределы допускаемой погрешности измерений скорости воздушного потока, м/с: - абсолютной, в диапазоне от 0,2 до 7,0 м/с включ., м/с; - относительной, в диапазоне св. 7,0 до 65,0 м/с, % | ±0,2 ±3 | ||
| WMT703 | Диапазон измерений скорости воздушного потока, м/с | от 0,2 до 75,0 | |
| Пределы допускаемой погрешности измерений скорости воздушного потока, м/с: - абсолютной, в диапазоне от 0,2 до 7,0 м/с включ., м/с; - относительной, в диапазоне св. 7,0 до 75,0 м/с, % | ±0,2 ±3 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК направления воздушного потока | WAV151, WAV15A, WAV252, Пеленг СФ-03, Пеленг СФ-17 | Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±3° | ||
| WMT702, WMT703 | Диапазон измерений направления воздушного потока | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±2° | ||
| ИПВ-01 | Диапазон измерений направления воздушного потока | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока: - в диапазоне от 0,5 до 1,0 м/с включ.; - в диапазоне св. 1,0 до 80,0 м/с | ±10° ±3° | ||
| ИК ВНГО | СД-02-2006 | Диапазон измерений ВНГО, м | от 10 до 8000 |
| Пределы допускаемой погрешности измерений ВНГО: - абсолютной, в диапазоне от 10 до 100 м включ., м; - относительной, в диапазоне св. 100 до 8000 м, % | ±5 ±2 | ||
| CL31, CL61 | Диапазон измерений ВНГО, м: - CL31 - CL61 | от 10 до 7600 от 10 до 10000 | |
| Пределы допускаемой погрешности измерений ВНГО: - абсолютной, в диапазоне от 10 до 150 м включ., м; - относительной, в диапазоне св. 150 м, % | ±7 ±4,5 | ||
| ИК МОД | FS11 | Диапазон измерений МОД, м | от 10 до 50000 |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 10000 м включ.; - в диапазоне св. 10000 до 50000 м | ±10 ±20 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК МОД | Biral VPF-710, Biral VPF-730, Biral VPF-750 | Диапазон измерений МОД, м | от 10 до 50000 |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 600 м включ.; - в диапазоне св. 600 до 30000 м включ.; - в диапазоне св. 30000 до 50000 м | ±8 ±10 ±20 | ||
| PWD20, PWD22 | Диапазон измерений МОД, м | от 10 до 20000 | |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 10000 м включ.; - в диапазоне св. 10000 до 20000 м | ±10 ±20 | ||
| Пеленг СЛ-03, FD70 | Диапазон измерений МОД, м | от 10 до 50000 | |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 600 м включ.; - в диапазоне св. 600 до 10000 м включ.; - в диапазоне св. 10000 до 50000 м | ±8 ±10 ±20 | ||
| PWD50, PWD52 | Диапазон измерений МОД, м | от 10 до 35000 | |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 10000 м включ.; - в диапазоне св. 10000 до 35000 м | ±10 ±20 | ||
| Biral SWS-100, Biral SWS-250, Biral SWS-050 | Диапазон измерений МОД, м: - SWS-100, SWS-250 - SWS-050 | от 10 до 50000 от 10 до 40000 | |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 600 м включ.; - в диапазоне св. 600 до 10000 м включ.; - в диапазоне св. 10000 до 30000 м включ.; - в диапазоне св. 30000 м | ±8 ±10 ±15 ±20 | ||
| WS-75 | Диапазон измерений МОД, м | от 10 до 50000 | |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 600 м включ.; - в диапазоне св. 600 до 10000 м включ.; - в диапазоне св. 10000 до 50000 м | ±8 ±10 ±15 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК МОД | LT31, АТ-21, Пеленг СФ-01 | Диапазон измерений МОД, м | от 10 до 10000 |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 2000 м включ.; - в диапазоне св. 2000 до 4500 м включ.; - в диапазоне св. 4500 до 6500 м включ.; - в диапазоне св. 6500 до 10000 м | ±5 ±10 ±15 ±20 | ||
| ИК количества атмосферных осадков | ДО-22 | Диапазон измерений количества атмосферных осадков, мм | от 0,2 до 1500,0 |
| Пределы допускаемой погрешности измерений количества атмосферных осадков: - абсолютной в диапазоне от 0,2 до 2,0 мм включ., мм; - относительной в диапазоне св. 2,0 до 1500,0 мм, % | ±0,2 ±5 | ||
| Pluvio2200, Pluvio2200RH | Диапазон измерений количества атмосферных осадков, мм | от 1,0 до 1500,0 | |
| Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм | ±(1,0+0,01-X3)) | ||
| Pluvio2400 | Диапазон измерений количества атмосферных осадков, мм | от 1,0 до 750,0 | |
| Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм | ±(1,0+0,01-X3)) | ||
| ИК атмосферного давления | РТВ330, РТВ220А, PTB220TS, MSB780X, MSB780 | Диапазон измерений атмосферного давления, гПа | от 500,0 до 1100,0 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,3 | ||
| РТВ210В, РТВ220В, РТВ210А, LDB213 | Диапазон измерений атмосферного давления, гПа | >т 500,0 до 1100,0 | |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,3 |
| Наименование ИК | Наименование ПИП | Наименование характеристики | Значение |
| ИК атмосферного давления | ДАДС-1 (исполнение ИСАТ.406231. 008-03); РТВ210С, РТВ220С | Диапазон измерений атмосферного давления, гПа | от 500,0 до 1100,0 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,5 | ||
| ДАДС-1 (исполнения ИСАТ.406231. 008;-01,-02) | Диапазон измерений атмосферного давления, гПа | от 500,0 до 1100,0 | |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,3 | ||
| БА-1 | Диапазон измерений атмосферного давления, гПа | от 600,0 до 1100,0 | |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,5 | ||
| БРС-1М-1 | Диапазон измерений атмосферного давления, гПа | от 600,0 до 1100,0 | |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,33 | ||
| БРС-1М-2 | Диапазон измерений атмосферного давления, гПа | от 600,0 до 1100,0 | |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,3 | ||
| БРС-1М-3 | Диапазон измерений атмосферного давления, гПа | от 10,0 до 1100,0 | |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,3 | ||
| 1) t - измеренное значение температуры, °С; 2) V - измеренное значение скорости воздушного потока, м/с; 3) X - измеренное значение количества атмосферных осадков, мм | |||
аблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний яркости фона для Пеленг СЛ-02, кд/м2 | от 1 до 50000 |
| Параметры электрического питания, не более: -напряжение переменного тока, В -частота переменного тока, Гц | от 207 до 253 от 49 до 51 |
| Потребляемая мощность, В^А, не более: -для центрального устройства | 2500 |
| Интерфейсы связи | RS-232, RS-485, Ethernet |
| Габаритные размеры центрального устройства, мм, не более: -высота -длина -ширина | 2300 800 600 |
| Масса центрального устройства системы АМИС-ПЕЛЕНГ, кг, не более | 250 |
| Условия эксплуатации центрального устройства системы АМИС-ПЕЛЕНГ и оборудования, размещаемого в помещении: - температура воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, гПа Условия эксплуатации измерительных каналов и оборудования, размещаемого на открытом воздухе: - температура воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, гПа | от +5 до +40 80 от 600 до 1100 от -60 до +60 100 от 600 до 1100 |
аблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
на шильд модуля центрального устройства систем АМИС-ПЕЛЕНГ методом гравировки, а также на титульный лист Руководства по эксплуатации 6333.00.00.000РЭ типографским способом.
| Таблица 6 - Комплектность системы АМИС-ПЕЛЕНГ | ||
| Наименование | Обозначение | Количество |
| Система аэродромная метеорологическая | АМИС-ПЕЛЕНГ* | 1 шт. |
| Программное обеспечение | «АМИС-ПЕЛЕНГ» | 1 шт. |
| Руководство по эксплуатации | 6333.00.00.000РЭ | 1 экз. |
| Формуляр | 6333.00.00.000Ф0 | 1 экз. |
| * Количество и состав измерительных каналов конкретной системы указываются в ее формуляре | АМИС-ПЕЛЕНГ | |
приведены в документе 6333.00.00.000РЭ «Системы аэродромные метеорологические
АМИС-ПЕЛЕНГ. Руководство по эксплуатации», глава 1 «Описание и работа».
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 147 от 29.01.2026;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023;
Государственная поверочная схема для средств измерений абсолютного давления, утвержденная приказом Росстандарта № 2667 от 05.12.2025;
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Росстандарта № 1556 от 07.08.2023;
ТУ BY 100230519.215-2024 «Системы аэродромные метеорологические
АМИС-ПЕЛЕНГ. Технические условия».
