| Номер в госреестре | 98415-26 |
| Наименование СИ | Приспособления угломерные |
| Обозначение типа СИ | ПУ |
| Изготовитель | Акционерное общество «Ульяновское конструкторское бюро приборостроения» |
| Год регистрации | 2026 |
| Срок свидетельства | 30.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приспособления угломерные ПУ предназначены для задания углов поворота флюгера датчика аэродинамического, для установки флюгера датчика аэродинамических углов относительно строительной горизонтали фюзеляжа самолета.
Принцип действия приспособлений угломерных ПУ основан на непосредственном отсчете показаний размера устанавливаемого угла по шкале основания и нониуса приспособлений угломерных.
Конструктивно приспособления угломерные ПУ представляют собой основание с неподвижно закрепленной стойкой. К стойке с помощью пружины, кольца и винта подвижно крепится кронштейн с циферблатом. На циферблате нанесена шкала. Диапазон углов отклонения ± (51° +2°), симметричный относительно 0°, цена деления шкалы 1°. На кронштейне установлена зубчатая рейка. На основании установлен кронштейн, к которому крепятся угломер с нониусом. К кронштейну присоединены трибка с ручкой. Трибка входит в зацепление с зубчатой рейкой. С помощью ручки кронштейн вместе с циферблатом вращаются вокруг оси в пределах ± (51° +2°). На кронштейне расположен узел, осуществляющий фиксацию флюгера датчика аэродинамического.
Приспособления угломерные ПУ выпускаются в двух модификациях:
- приспособления угломерные ПУ-2;
- приспособления угломерные ПУ-2-2.
Конструктивно модификация ПУ-2-2 отличается от модификации ПУ-2 высотой основания.
На корпус приспособлений угломерных ПУ, с помощью болтов, крепится табличка с содержанием следующей информацией: модификация, заводской номер. Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на табличку приспособлений угломерных ПУ методом гравировки в месте, указанном на рисунках 1 и 2.
Пломбирование приспособлений угломерных ПУ не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид приспособлений угломерных ПУ и место нанесения заводского номера приведены на рисунках 1 и 2.
Место нанесения

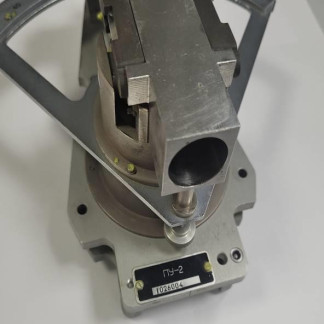

Рисунок 1 - Общий вид приспособлений угломерных ПУ-2
заводского номера
Рисунок 2 - Общий вид приспособлений угломерных ПУ-2-2
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон углов отклонения | от -51° +2° до 51° +2° |
| Диапазон измерений углов | от -50° до 50° |
| Пределы допускаемой абсолютной основной погрешности измерений углов | ± 5'1' |
| Примечание: 1) В диапазоне углов ± 50° | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 5 |
| Габаритные размеры, мм, (ширина х длина х высота, не более) - ПУ-2 - ПУ-2-2 | 205x221x110 205x221x141 |
| Условия эксплуатации: - нормированные условия измерений, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 10 до + 40 от - 20 до + 80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание | |
| 6Э4.047.005 | 6Э4.047.005-01 | |||
| Приспособление угломерное ПУ-2 | 6Э4.047.005 | 1 | - | |
| Приспособление угломерное ПУ-2-2 | 6Э4.047.005-01 | - | 1 | |
| Этикетка | 6Э4.047.005ЭТ | 1 | - | |
| Паспорт | 6Э4.047.005-01ПС | - | 1 | |
| Футляр | 6Э6.875.022 | - | 1 | |
| Футляр | 6Э6.875.006 | 1 | - | |
| Подставка | 6Э6.150.019 | 1 | 1 | |
| Фланец* | 6Э6.234.029 | 1 | 1 | |
| Груз | 6Э8.287.032 | 1 | 1 | |
| Груз | 6Э8.287.032-01 | 1 | 1 | |
| Винт | 3-8-Кд-ОСТ 1 31528-80 | 2 | 2 | |
| Винт | 4-10-Кд-ОСТ 1 31542-80 | 2 | - | |
| Накладка собранная | 6Э6.426.003 | 1 | - | |
| Стержень | 6Э8.126.028 | 2 | - | |
| Стержень | 6Э8.126.038 | 3 | - | |
| Стержень | 6Э8.126.066 | - | 2 | |
| Фиксатор | 6Э8.362.056 | 1 | - | |
| Гайка 3-Кд | 3-Кд- ОСТ 1 33033-80 | 1 | - | |
| Футляр* | 6Э6.875.008 | 1 | 1 | |
| *Поставляется по отдельному заказу | ||||
приведены в разделе 3.2 - руководства по технической эксплуатации 6Э2.763.014 РЭ, 6Э2.763.014 -01 РЭ.
Приказ от 26 ноября 2018 года № 2482 Федерального агентства по техническому регулированию и метрологии «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018)
Приспособления угломерные ПУ. Технические условия. ТУ 6Э4.047.005 ТУ
