| Номер в госреестре | 98411-26 |
| Наименование СИ | Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда |
| Обозначение типа СИ | ЭСО-02 |
| Изготовитель | Общество с ограниченной ответственностью «Измерительная техника» |
| Год регистрации | 2026 |
| Срок свидетельства | 30.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02 (далее - электроды) предназначены для воспроизведения опорного потенциала для потенциометрических измерений.
Электроды являются рабочими эталонами 2-го разряда согласно Государственной поверочной схеме для средств измерений показателя рН активности ионов водорода в водных растворах в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 09 февраля 2022 г. № 324.
Потенциал электрода определяется электрохимической системой:
Ag | AgCl | насыщенный раствор KCl.
На границе раздела фаз данной системы происходит самопроизвольное перераспределение заряженных частиц, в результате чего возникает потенциал, который используется как опорный в потенциометрических измерениях.
Конструктивно электрод изготавливается в стеклянном цилиндрическом корпусе с присоединяемым к нему посредством силиконовой трубки электролитическим ключом.
Электрод заполняется через отверстие насыщенным при температуре плюс 20 °С водным раствором хлорида калия (KCl), который поступает через фильтр в камеру с потенциалообразующим полуэлементом (серебро в контакте с хлоридом серебра).

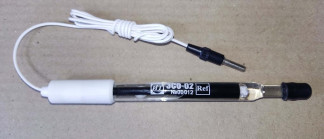

Внешний вид электрода с указанием места нанесения идентификационных данных (обозначение типа СИ и заводской номер в цифровом формате) приведен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Внешний вид электрода сравнения хлорсеребряного насыщенного образцового 2-го разряда ЭСО-02
Заводской номер наносится на корпус электрода методом полиграфии.
Нанесение знака поверки на электрод не предусмотрено.
Ограничение доступа к местам настройки (регулировки) электрода не предусмотрено.
Дата выпуска электрода вносится в руководство по эксплуатации электрода - п. 11 ГРБА 418422.021РЭ «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации».
Метрологические и технические характеристики электродов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики электродов
| Наименование характеристики | Значение |
| Потенциал электрода относительно нормального водородного электрода при температуре (плюс 20,0±0,5) °С, мВ | от +199,5 до +204,5 |
| Электрическое сопротивление электрода при температуре (20±5) °С, кОм, не более | 10 |
| Нестабильность потенциала электрода за 8 часов работы, мВ, не более | ±0,5 |
Таблица 2 - Основные технические характеристики электродов
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - диаметр - длина | 12 165 |
| Масса, кг, не более | 0,035 |
| Диапазон рабочих температур, °С | от +15 до +35 |
| Температурный коэффициент потенциала электрода, мВ/°С | от -0,2 до 0 |
наносится на титульный лист руководства по эксплуатации электрода типографским способом.
Таблица 3 - Комплект поставки электрода
| Наименование | Обозначение | Количество |
| Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда | ЭСО-02 | 1 шт. |
| Трубка силиконовая 07х1,5 | ТУ 9398-003-00152106-2003 | 60 см |
| Электролитический ключ | ГРБА.5.129.005 | 3 шт. |
| Упаковка | ГРБА.305641.020 | 1 шт. |
| «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации» | ГРБА 418422.021РЭ | 1 экз. |
приведены в документе ГРБА 418422.021РЭ «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации»: п. 4 «Подготовка к работе», п. 5 «Использование по назначению».
ГОСТ 17792-72 «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда»
ТУ 26.51.53.190-001-89650280-2023 «Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02. Технические условия»
