Спектрофотометры КФК-3КМ, 98406-26

Назначение

Спектрофотометры КФК-3КМ (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания жидких сред (в том числе биологических) и твердых проб различного происхождения в рабочем спектральном диапазоне.

Описание

Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока на входе в исследуемый образец и светового потока, прошедшего через исследуемый образец.

Световые потоки преобразуются с помощью приемника в электрические сигналы. По величинам этих сигналов микропроцессором спектрофотометров рассчитывается спектральный коэффициент направленного пропускания.

Спектрофотометры выпускают в следующих модификациях: КФК-3КМ 1205, КФК-3КМ В, КФК-3КМ УФ. Модификации отличаются конструкцией, метрологическими и техническими характеристиками.

Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение с приемником излучения, и модуля электроники. Электронный и оптический модули размещены в едином корпусе.

Спектрофотометры построены по однолучевой оптической схеме.

Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой. В качестве источников излучения в спектрофотометрах используются галогенная лампа для модификаций КФК-3КМ 1205, КФК-3КМ В, работающих в видимой области спектра, и система, состоящая из галогенной и дейтериевой ламп для модификации КФК-3КМ УФ, работающей в ультрафиолетовой области и видимой области спектра.

В качестве приемника в спектрофотометрах используется фотодиод.

Корпус спектрофотометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.

Каждый экземпляр спектрофотометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой, буквенный или буквенно-цифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.

Нанесение знака поверки на спектрофотометры не предусмотрено.

Общий вид спектрофотометров представлен на рисунках 1 -2. Место нанесения серийного номера на спектрофотометры представлено на рисунке 3.

Рисунок 1 - Общий вид спектрофотометров КФК-3КМ модификации КФК-3КМ 1205

Рисунок 2 - Общий вид спектрофотометров КФК-3КМ модификаций КФК-3КМ В и КФК-3КМ УФ

Серийный номер спектрофотометра

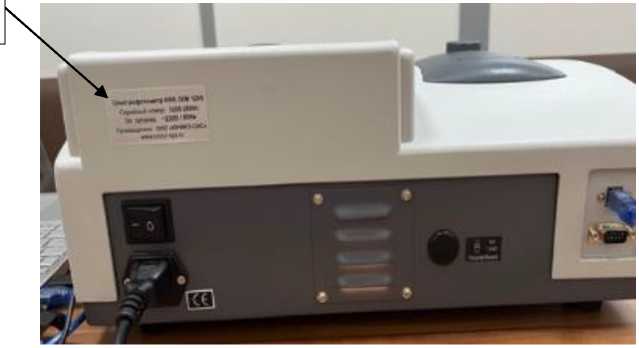

Рисунок 3 - Место нанесения серийного номера на спектрофотометры КФК-3КМ

Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).

Программное обеспечение

Спектрофотометры модификации КФК-3КМ 1205 оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью ручки установки длины волны и кнопок. Результаты измерений выводятся на жидкокристаллический дисплей.

Для спектрофотометров модификации  КФК-3КМ   1205 встроенное ПО

идентифицировать невозможно.

Спектрофотометры модификаций КФК-3КМ В и КФК-3КМ УФ оснащены встроенным ПО и управляются с помощью клавиатуры. Результаты измерений выводятся на жидкокристаллический дисплей.

Также спектрофотометры могут оснащаться внешним ПО, которое устанавливается на персональный компьютер.

Встроенное ПО и внешнее ПО позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.

Уровень защиты встроенного ПО и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные встроенного ПО _____________________________

Таблица 2 - Идентификационные данные внешнего ПО

Технические характеристики

Таблица 3 - Метрологические характеристики спектрофотометров

Таблица 4 - Основные технические характеристики спектрофотометров

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт методом компьютерной графики.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в:

- главе 8 «Порядок работы» документа «Спектрофотометр КФК-3КМ 1205. Руководство по эксплуатации»;

- главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометр КФК-3КМ В. Руководство по эксплуатации»;

- главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометр КФК-3КМ УФ. Руководство по эксплуатации».

Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

ТУ 26.51.41-001-71439863-2025 «Спектрофотометры КФК-3КМ. Технические условия»

Приказ Росстандарта от 27.11.2018 № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»
