| Номер в госреестре | 98405-26 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | INDOX AL30VAC2R |
| Изготовитель | ROS ROCA INDOX EQUIPOS E INGENIERIA, S.L. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Полуприцеп-цистерна INDOX AL30VAC2R (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из сварного сосуда, имеющего в поперечном сечении эллиптическую форму, установленного на шасси. ППЦ состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В нижней части каждой секции ППЦ приварены фланцы в которые установлены донные клапаны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

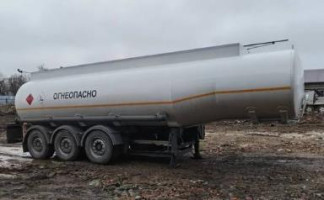

Общий вид ППЦ INDOX AL30VAC2R зав. № VWLAL30VA8T050482 представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 30 180 |
| Вместимость секций, дм3 1 секция, дм3 | 9 967 |
| 2 секция, дм3 | 5 947 |
| 3 секция, дм3 | 9 211 |
| 4 секция, дм3 | 5 055 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Количество секций, шт. | 4800 |
| Снаряженная масса, кг, не более | |
| Температура окружающей среды при эксплуатации,°С | от - 40 до + 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | INDOX AL30VAC2R | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в Паспорте «Полуприцеп-цистерна INDOX AL30VAC2R», раздел 8.
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
