| Номер в госреестре | 98403-26 |
| Наименование СИ | Спектрометр оптико-эмиссионный |
| Обозначение типа СИ | PO100G |
| Изготовитель | Kunshan Soohow Instrument Co., LTD. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометр оптико-эмиссионный PO100G (далее - спектрометр) предназначен для измерений массовой доли металлов и других элементов в маслах и консистентных смазках, в газотурбинных и дизельных топливах при диагностике машин и механизмов.
Принцип действия спектрометра основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометр представляет собой настольный лабораторный прибор, состоящий из источника возбуждения спектров, искровой камеры, оптической части спектрометра, а также автоматизированной системы управления работой спектрометра.
В качестве рабочих электродов применяются графитовый диск и графитовый стержень. Вращающийся диск частично погружен в миниатюрную кювету с пробой жидкости и непрерывно переносит пробу в электрический разрядный зазор между электродами. Оптическая система построена по схеме Пашена-Рунге с кругом Роланда. Регистрация эмиссионного излучения осуществляется на основе высокопроизводительных ПЗС или КМОП матриц. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется автоматически под управлением программного обеспечения (далее - ПО). Спектрометр может определять концентрацию до 24 элементов в масле одновременно.
Корпус спектрометра изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.
К данному типу относится спектрометр с серийным номером 2126#.
Маркировочная табличка с серийным номером расположена на правой боковой стенке спектрометра. Серийный номер имеет цифровой формат с завершающим символом #, нанесен типографским способом на клеевую этикетку. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.
Место нанесения знака утверждения типа

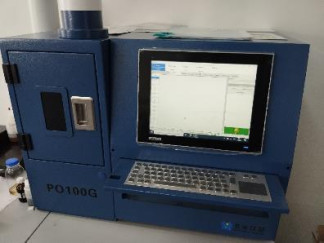

Рисунок 1 - Общий вид спектрометра оптико-эмиссионного PO100G
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на спектрометр оптико-эмиссионный PO100G
Спектрометр оснащен ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или принтер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометр защищен паролем от вмешательства в режимы настройки (регулировки) пользователей.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | winOil |
| Номер версии (идентификационный номер) ПО | 30.ХХХ.ХХ.ХХ1) |
| Цифровой идентификатор ПО | _ |
| 1) «ХХХ.ХХ.ХХ» относится к метрологически незначимой части ПО. Каждое значение «Х» может принимать цифровые значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемого значения относительного среднего квадратического | |
| отклонения выходного сигнала1), % | |
| Fe, Cu, Cr, Pb, Sn, P, Zn | 5 |
| Чувствительность1), у.е./млн-1, не менее | |
| Fe | 1,0-104 |
| Cu | 1,5-105 |
| Cr | 1,0-105 |
| Pb | 9,0-103 |
| Sn | 2,0-104 |
| P | 1,0-104 |
| Zn | 6,0-103 |
| Предел обнаружения, млн-1 | |
| Fe | 2 |
| Cu | 1 |
| Cr | 1 |
| Pb | 2 |
| Sn | 1 |
| P | 2 |
| Zn | 4 |
| 1) Значение нормировано для элементов с массовой долей в диапазоне | от 90 до 110 млн-1. |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой доли элементов, млн-1: - Al, B, Cd, Cr, Cu, Pb, Mn, Mo, Ni, Si, Ag, Na, Sn, Ti, V, Fe, K, Li, Sb - Ba, Ca, Mg, Na, Zn, P | от 0 до 1000 от 0 до 6000 |
| Спектральный диапазон, нм | от 200 до 800 |
| Фокальное расстояние оптической системы, мм | 500 |
| Объем анализируемой пробы, мл | 2 |
| Время анализа, с | 30 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 540 770 360 |
| Масса, кг, не более | 78 |
| Потребляемая мощность, В^А, не более | 1500 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 50 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +5 до +40 80 |
наносится на титульный лист инструкции по эксплуатации методом компьютерной графики и на переднюю панель корпуса спектрометра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр оптико-эмиссионный | PO100G | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в главе 3 «Использование прибора» документа «Спектрометр оптико-эмиссионный PO100G. Инструкция по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»
