| Номер в госреестре | 98390-26 |
| Наименование СИ | Система измерений количества и показателей качества нефтепродуктов № 1274 |
| Изготовитель | Акционерное общество «Транснефть – Урал» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефтепродуктов № 1274 (далее по тексту - СИКНП) предназначена для автоматизированных измерений массы и показателей качества нефтепродуктов.
Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКНП, заводской № 56/24, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (далее - БИК), узла подключения передвижной поверочной установки, системы сбора, обработки информации и управления. БИЛ состоит из двух измерительных линий (одной рабочей и одной контрольнорезервной).

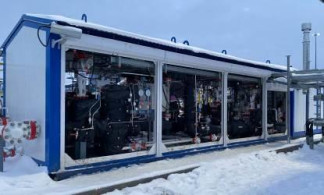

Общий вид СИКНП представлен на рисунке 1.
В состав СИКНП входят средства измерений, приведенные в таблице 1. Часть средств измерений, входящих в состав СИКНП, формируют измерительные каналы (ИК) массового расхода нефтепродуктов, состав и основные метрологические характеристики ИК массового расхода нефтепродуктов приведены в таблице 4.
Таблица 1 - Перечень средств измерений
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Штрай-Масс модификации ШМ-1801-И-Ех-0,2м-1п (далее - СРМ) | 70629-18 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Датчики давления АГАТ-100МТ | 74779-19 |
| Преобразователи давления измерительный АИР-20/М2 | 63044-16 |
| Преобразователи плотности и расхода CDM | 63515-16 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
В состав СИКНП входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКНП обеспечивает выполнение следующих функций:
- автоматизированное измерение массы нефтепродуктов;
- автоматическое измерение плотности, температуры и давления нефтепродуктов;
- поверку и контроль метрологических характеристик СРМ по передвижной поверочной установке;
- контроль метрологических характеристик рабочего СРМ по контрольному СРМ;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефтепродуктов, паспортов качества нефтепродуктов;
- защиту информации от несанкционированного доступа.
Заводской номер СИКНП нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКНП. Формат нанесения заводского номера - буквенно-цифровой.
Пломбировка СИКНП не предусмотрена.
Нанесение знака поверки на СИКНП не предусмотрено.
СИКНП имеет программное обеспечение (ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКНП
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
Продолжение таблицы 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
| Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКНП. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32. | |
Таблица 3 - Метрологические характеристики СИКНП
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефтепродуктов*, т/ч | от 35 до 132 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % | ±0,25 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Состав и основные метрологические характеристики ИК
| № | Наименование | Количест во ИК (место установки ) | Состав И | к | Диапазон измерени й* т/ч | Пределы допускаемой относительно й погрешности |
| Первичный измерительный преобразователь | Вторична я часть | |||||
| 1 | ИК массового расхода нефтепродуктов | 1 (ИЛ №1) | СРМ | ИВК | от 35 до 132 | ±0,25% |
| 2 | ИК массового расхода нефтепродуктов | 1 (ИЛ № 2) | СРМ | ИВК | от 35 до 132 | ±0,20%** (±0,25%)*** |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при определении метрологических характеристик соответствующего ИК массового расхода нефтепродуктов и не может выходить за пределы приведенного диапазона измерений. * * Пределы допускаемой относительной погрешности ИК массового расхода нефтепродуктов с контрольно-резервным СРМ, применяемым в качестве контрольного в точке расхода; * ** Пределы допускаемой относительной погрешности ИК массового расхода нефтепродуктов с контрольно-резервным СРМ, применяемым в качестве резервного. | ||||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление измеряемой среды, МПа | от 0,4 до 6,3 |
| Режим работы СИКНП | периодический |
| Измеряемая среда | нефтепродукты |
| Физико-химические свойства измеряемой среды: - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - кинематическая вязкость при 40 °С, мм2/с (сСт) | от -5 до +40 от 800 до 880 от 2,0 до 4,5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380 ±38 В, трехфазное 220 ±22 В, однофазное 50±1 |
| Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки БИЛ - в месте установки ИВК | от -48 до +40 от +10 до +35 |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист инструкции по эксплуатации СИКНП типографским способом.
Таблица 7 - Комплектность СИКНП
| Наименование | Обозначение | Количество шт./ экз. |
| Система измерений количества и показателей качества нефтепродуктов № 1274 | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
| Методика поверки | _ | 1 |
приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1274 ЛПДС «Челябинск» Челябинского НУ АО «Транснефть - Урал», ФР.1.29.2025.52637.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.3.1;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
