Полуприцепы-цистерны MERCERON, 98369-26

Назначение

Полуприцепы-цистерны MERCERON (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.

Описание

Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны постоянного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из семи герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее -ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций   налива-слива

нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие.

К данному типу относятся полуприцепы-цистерны MERCERON с заводскими номерами VF9M343SD12435070, VF9M343RD01435074.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из семнадцати символов, нанесен ударным методом на металлическую информационную табличку, расположенную спереди в нижней части цистерны справа по ходу движения.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование ППЦ для защиты от несанкционированного доступа не предусмотрено.

Общий вид ППЦ и место расположения информационной таблички для нанесения заводского номера представлены на рисунке 1, 2.

Место расположения информационной таблички

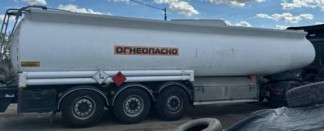

Рисунок 1 - Общий вид полуприцепа-цистерны MERCERON заводской номер VF9M343SD12435070

Место расположения информационной таблички

Рисунок 2 - Общий вид полуприцепа-цистерны MERCERON заводской номер VF9M343RD01435074

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Продолжение таблицы 1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Описание и работа изделия» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
