| Номер в госреестре | 98317-26 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | ИСТОК-ТМ3 |
| Изготовитель | Республиканское инновационное унитарное предприятие «Научно-технологический парк БГУИР» (Государственное предприятие «Научно-технологический парк БГУИР») |
| Год регистрации | 2026 |
| Срок свидетельства | 09.12.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные ИСТОК-ТМЗ (далее -преобразователи) предназначены для измерений электрических сигналов от датчиков потока (далее - ДП или расходомер), датчиков давления (далее - ДД), датчиков температуры (далее - ДТ).
Область применения - промышленность, энергетика и другие области хозяйственной деятельности.
Преобразователи обеспечивают:
преобразование измеренных значений электрических сигналов от ДП, ДД, ДТ и цифровых значений сигналов от удаленных ДП, ДД, ДТ в математические эквиваленты физических параметров измеряемой среды и их программную обработку;
вычисление тепловой энергии и количества теплоносителя (воды, пара), вычисление расхода природного и других газов, приведенных к стандартным условиям, вычисление расхода электропроводящих жидкостей, пульп и суспензий на основе математических эквивалентов физических параметров измеряемых сред, а также обработку, регистрацию, накопление, хранение, отображение и передачу информации о параметрах измеряемой среды по интерфейсным линиям связи;
получение по интерфейсу RS-485 цифровых значений именованных параметров измеряемой среды от ИСТОК-ТМ и ИСТОК-ТМЗ.
На лицевой панели преобразователей размещены ЖКИ-индикатор, шестикнопочная кнопочная клавиатура, элементы световой индикации: «Сеть» и «Нештатная ситуация».
Для обмена данными в преобразователях применяются интерфейсы RS-232, RS-485;
Преобразователи обеспечивают подключение:
до восьми датчиков силы постоянного тока;
до трех датчиков сопротивления постоянному току;
до двух частотно-импульсных сигналов.
Дата изготовления указана на маркировочной табличке преобразователей.
В преобразователях применяется программное обеспечение (далее - ПО) для преобразования измерительной информации, управления работой ЖКИ-индикатора, управления интерфейсными функциями, настройки и параметризации преобразователей.

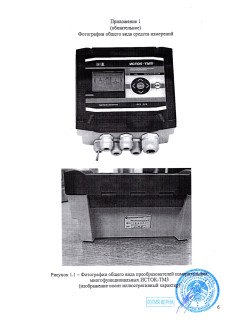

Фотографии общего вида средств измерении представлены в приложений
Схема (рисунок) с указанием места для нанесения знаД^°‘йовер1$^жре)аотв измерений представлена в приложении 2. | I
Обязательные метрологические требования преобразователей: представлены в таблице 1.
Таблица 1
| Наименование | Значение |
| Диапазон измерений входных сигналов силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой основной приведенной* погрешности при измерении входных сигналов силы постоянного тока, % | ±0,05 |
| Диапазон измерений входных сигналов частоты, Гц | от 0,1 до 3000 |
| Пределы допускаемой основной относительной погрешности при измерении частоты входных сигналов, % | ±0,05 |
| Пределы допускаемой основной относительной погрешности при измерении числоимпульсных сигналов с частотой следования до 30 Гц, % | ±0,04 |
| Диапазон измерений входных сигналов температуры, °C | см.примечание |
| Пределы допускаемой основной приведенной* погрешности при измерении входных сигналов температуры, % | ±0,1 |
| Диапазон измерений входных сигналов сопротивления постоянному току, Ом | от 10 до 300 |
| Пределы допускаемой основной приведенной* погрешности при измерении входных сигналов сопротивления постоянному току, % | ±0,05 |
| Пределы допускаемой основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий,% | ±0,05 |
| Пределы допускаемой основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе, % | ±(0,5 ± А0мин /АО) |
Окончание таблицы 1
| Наименование | Значение |
| Пределы допускаемой основной абсолютной погрешности при измерении времени, с/сут | ±2 |
| ♦Нормирующие значения приведены к полному диапазону измерений. • | |
| Примечания: Диапазоны измерений входных сигналов температуры для ДТтипа ТСП с Ro= 100 Ом: от минус 100 °C до 250 °C или от 0 °C до 350 °C; для ДТ типа ТСП с Ro = 50 Ом: от минус 100 °C до 400 °C или от 0 °C до 500 °C; для ДТ типа ТОМ с Ro = 100 Ом: от минус 50 °C до 200 °C; для ДТтипа ТСМ с Ro = 50 Ом: от минус 50 °C до 200 °C. | |
| где Д0МИН - минимальная разница температур теплоносителя в прямом и обратном трубопроводах,равная 3 К, К; △0 - разница температур теплоносителя в прямом и обратном трубопроводах, К. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
| Наименование | Значение |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C | ±0,5 от предела основной погрешности |
| Диапазон напряжения питания постоянного тока, А | от 19 до 29 |
| Максимальная потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры, мм, не более | 220x205x115 |
| Масса, кг, не более | 1,3 |
| Диапазон температуры окружающего воздуха, соответствующий нормальным условиям, °C | от 15 до 25 |
| Диапазон температуры окружающего воздуха, соответствующий рабочим условиям, °C | от 5 до 55 |
| Относительная влажность окружающего воздуха при температуре окружающего воздуха 35 °C, %, не более | 80 |
| Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 | IP54 |
| Средняя наработка до отказа, ч, не менее | 75000 |
| Средний срок службы, лет, не менее | 12 |
Таблица 3
| Наименование | Количество |
| Преобразователи измерительные многофункциональные ИСТОК-ТМЗ | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
| Упаковочная коробка* | 1 |
| *В поверку не предоставляется. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится в паспорт и на переднюю панель преобразователя.
Поверка осуществляется по МРБ МП.4452-2025 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные многофункциональные ИСТОК-ТМЗ. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 193607193.001-2025 «Преобразователь измерительный многофункциональный ИСТОК-ТМЗ. Технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП.4452-2025 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные многофункциональные ИСТОК-ТМЗ. Методика поверки».
Перечень средств поверки: представлен в таблице 8.
Таблица 8__________________________________________________________________________
_______________________Наименование и тип средств поверки_______________________
Термогигрометр UNITESS ТНВ 1 _____________________________
Барометр-анероид БАММ-01________________________________________
Калибратор многофункциональный AOIP Calys 1500R_________________________
Источник питания постоянного тока Б5-47___________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 9.
Таблица 9_____________________________________________
Идентификационные данные
Номер версии (идентификационный номер)
tm3v3.05.hex
V3.05
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Преобразователи измерительные многофункциональные
ИСТОК-ТМЗ соответствуют требованиям ТУ BY 193607193.001-2025, ТР ТС 020/2011.
