| Номер в госреестре | 98313-26 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | НПТ-2Ц |
| Изготовитель | Закрытое акционерное общество «Научно-производственное предприятие «Автоматика» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.04.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные НПТ-2Ц (далее по тексту - преобразователи) предназначены для измерений термоэлектродвижущей силы от термоэлектрических преобразователей (ТП) и электрического сопротивления постоянного тока от термопреобразователей сопротивления (ТС) и преобразования в унифицированный сигнал силы постоянного электрического тока от 4 до 20 мА.
Принцип работы преобразователей основан на измерениях термоэлектродвижущей силы от ТП и электрического сопротивления от ТС посредством АЦП и преобразования в унифицированный сигнал силы постоянного электрического тока от 4 до 20 мА.
Линейная зависимость силы постоянного электрического тока от эквивалентной температуры обеспечивается при использовании номинальных статистических характеристик (НСХ) ТС по ГОСТ 6651-2009 и ТП по ГОСТ Р 8.585-2001.
Преобразователи являются микропроцессорными и переконфигурируемыми. Для настройки (перенастройки) преобразователей используется пульт программирования ПП-2.
Преобразователи выполнены в виде печатной платы, установленной в корпус, с расположенными на ней:
- клеммами для подключения источника питания;
- клеммами для подключения первичного преобразователя;
- разъемом для подключения пульта программирования ПП-2.
Преобразователи имеют модификации, отличающиеся типом корпуса и направлением поставки согласно условному обозначению преобразователей:
НПТ-2Ц . Х1 . Х2
Обозначение типа преобразователей_______________________________________
Конструктивное исполнение:
Д - корпус для настенного монтажа;
Р - корпус для монтажа на DIN-рейку____________________________________________
Направление поставки (назначение):
АС - для поставок на объектах использования атомной энергии (ОИАЭ); отсутствует - для всех остальных поставок.
Заводской номер, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на идентификационную наклейку, расположенную на корпусе преобразователей.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование не предусмотрено.
Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Место нанесения знака
утверждения типа
заводского номера
Место нанесения
Рисунок 1 - Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа

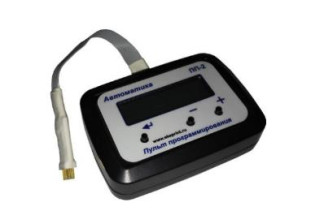

Рисунок 2 - Пульт программирования ПП-2
Программное обеспечение (далее - ПО) преобразователей является встроенным и устанавливается в энергонезависимую память преобразователей на заводе-изготовителе. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию. ПО не может быть прочитано, модифицировано или изменено и загружено в преобразователь через какой-либо интерфейс потребителем.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Идентификационные данные ПО - недоступны.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип НСХ ТС/ТП, диапазоны преобразования | в таблице 2 и 3 |
| Унифицированный выходной сигнал силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности преобразования,% | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением температуры окружающей среды в пределах условий эксплуатации на каждые 10 °C, % | ±0,2 |
| Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Примечания: 1 Нормирующим значением для приведенной погрешности преобразования является разность между максимальным и минимальным значениями диапазона преобразования (ширина диапазона преобразования); 2 Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов ТП: ±0,5 C. | |
Таблица 2 - Метрологические характеристики преобразователей при измерении сопротивления от ТС в эквиваленте температуры по ГОСТ 6651-2009
| Обозначение типа ТС и температурный коэффициент ТС (а) | Диапазон установки номинального сопротивления ТС (Ro), Ом | Максимальный диапазон преобразования, °С | Минимальная ширина диапазона преобразования, °С |
| Pt (а = 0,00385 °C4) | от 40 до 1500 | от -200 до +850 | 100 |
| П (а = 0,00391 °C-1) | от -200 до +850 | ||
| М (а = 0,00426 °C-1) | от -50 до + 200 | ||
| М (а = 0,00428 °C-1) | от -180 до +200 | ||
| Н (а = 0,00617 °C1) | от -60 до +180 |
Таблица 3 - Метрологические характеристики преобразователей при измерении
термоэлектродвижущей силы от ТП в эквиваленте температуры по ГОСТ Р 8.585-2001
| Обозначение типа ТП | Максимальный диапазон преобразования, °С | Минимальная ширина диапазона преобразования, °С |
| A-1 (ТВР) | от 0 до +2500 | 200 |
| A-2 (ТВР) | от 0 до +1800 | |
| A-3 (ТВР) | от 0 до +1800 | |
| В (ТПР) | от 600 до +1800 | |
| Е (ТХКн) | от -200 до +1000 | |
| J (ТЖК) | от -180 до +1200 | |
| K (ТХА) | от -250 до +1372 | |
| L (ТХК) | от -200 до +800 | |
| M (ТМК) | от -200 до +100 | |
| N (ТНН) | от -250 до +1300 | |
| S (ТПП) | от -50 до +1768 | |
| R (ТПП) | от -50 до +1768 | |
| T (тмк) | от -200 до +400 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 15 до 42 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Схема подключения сопротивления (ТС) | 2-, 3-, 4-проводная |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более - для конструктивного исполнения Д - для конструктивного исполнения Р | 157x65x40 96x57,5x36,3 |
| Масса, кг, не более - для конструктивного исполнения Д - для конструктивного исполнения Р | 0,175 0,075 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более - для конструктивного исполнения Д - для конструктивного исполнения Р - атмосферное давление, кПа | от -40 до +70 95 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 64000 |
наносится типографским способом на идентификационную наклейку и на титульные листы паспорта и руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт.\экз. |
| Преобразователь измерительный | в соответствии с модификацией | 1 |
| Пульт программирования | ПП-2 | 1 |
| Паспорт | АВДП 405511.001ПС | 1 |
| Руководство по эксплуатации | АВДП.405511.001РЭ | 1 |
| Методика поверки | _ | 1 |
| Примечание - Допускается прилагать один экземпляр РЭ, МП и один пульт программирования ПП-2 на партию до 10 преобразователей, поставляемых в один адрес. | ||
приведены в разделе 7 «Устройство и работа преобразователей» руководства по эксплуатации АВДП.405511.001РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
АВДП.405511.001ТУ «Преобразователи измерительные НПТ-2Ц. Технические условия».
