| Номер в госреестре | 98310-26 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | GE24S |
| Изготовитель | «RITZ Messwandler Dresden GmbH» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы напряжения GE24S (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения заземляемые, выполнены в виде опорной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичную обмотки. Каждая вторичная обмотка размещена на своем магнитопроводе. Измерительная обмотка предназначена для подключения приборов измерения и учета электроэнергии, защитная обмотка - для подключения автоматики, сигнализации и управления. Трансформаторы предназначены для установки внутри помещения, с литой изоляцией, выполненной из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в клеммную колодку на основании трансформатора. На основании имеются отверстия для крепления трансформатора и клемма заземления. Клеммная колодка вторичных выводов снабжена изоляционной пломбируемой крышкой. На корпусе трансформатора размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения модификации GE24SRS зав. № 07/35130107731, 07/35130107733, 07/35130107734, 07/35130107736, 07/35130108274, 07/36190107815, 07/36190107817, 07/36190107825, 07/36190107829, 07/36190107831, 07/36190108399 и модификации GE24S зав. № 08/30477575.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

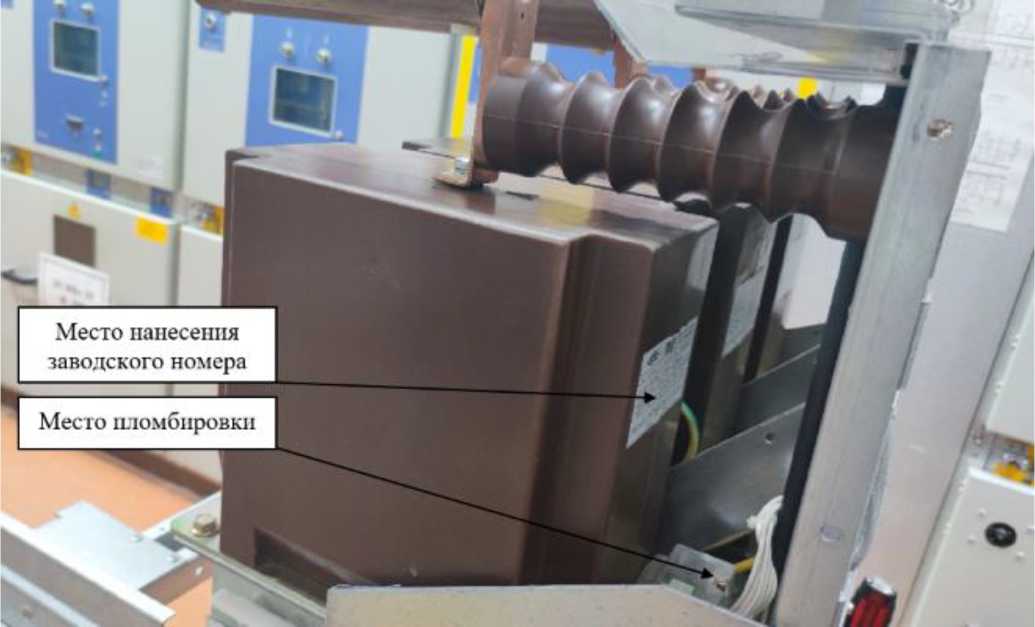

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов напряжения GE24SRS
| Наименование характеристики | Значение для заводских номеров |
| 07/35130107731, 07/35130107733, 07/35130107734, 07/35130107736, 07/35130108274, 07/36190107815, 07/36190107817, 07/36190107825, 07/36190107829, 07/36190107831, 07/36190108399 | |
| Номинальное напряжение первичной обмотки Ui^m, кВ | 20/\3 |
| Номинальное напряжение и2ном, В основной вторичной обмотки a-n дополнительной вторичной обмотки da-dn | 100/^3 100/3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности по ГОСТ 1983 основной вторичной обмотки a-n дополнительной вторичной обмотки da-dn | 0,5 3Р |
| Номинальная мощность, В^А основной вторичной обмотки a-n дополнительной вторичной обмотки da-dn | 120 100 |
Таблица 1.2 - Метрологические характеристики трансформатора напряжения GE24S
| Наименование характеристики | Значение для заводского номера |
| 08/30477575 | |
| Номинальное напряжение первичной обмотки ^ном, кВ | 20/\''3 |
| Номинальное напряжение ^ном, В основной вторичной обмотки a-х дополнительной вторичной обмотки aд-хд | 100/23 100/3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности по ГОСТ 1983 основной вторичной обмотки a-х дополнительной вторичной обмотки aд-хд | 0,5 3Р |
| Номинальная мощность, 1ГА основной вторичной обмотки a-х дополнительной вторичной обмотки aд-хд | 100 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +55 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | GE24S; GE24SRS | 1 шт. |
| Паспорт | GE24S; GE24SRS | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
