| Номер в госреестре | 98308-26 |
| Наименование СИ | Комплекс программно-аппаратный |
| Обозначение типа СИ | ЭЛСАР-РМ-701 |
| Изготовитель | Общество с ограниченной ответственностью «Комита Автоматизация» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-аппаратный ЭЛСАР-РМ-701 предназначен для измерений электрических сигналов от первичных преобразователей в виде силы постоянного электрического тока.
Конструктивно комплекс программно-аппаратный ЭЛСАР-РМ-701 выполнен в виде металлического ящика, внутри которого размещены модуль центрального процессора, модули ввода-вывода аналоговых и дискретных сигналов, модули питания, релейные модули и колодки для подключения входных сигналов от первичных преобразователей и исполнительных устройств.
Принцип действия комплекса программно-аппаратного ЭЛСАР-РМ-701 основан на приеме сигналов, поступающих от различных первичных преобразователей, измерений и обработке их и выработке соответствующих запрограммированной задаче управляющих сигналов для исполнительных устройств.
К данному типу средства измерений относится комплекс программно-аппаратный ЭЛСАР-РМ-701 с заводским номером 0059 (далее - ПАК).
Нанесение знака поверки на ПАК не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом типографской печати на маркировочную табличку (рисунок 1), прикреплённую к металлическому ящику.
Общий вид средства измерений представлен на рисунке 2.

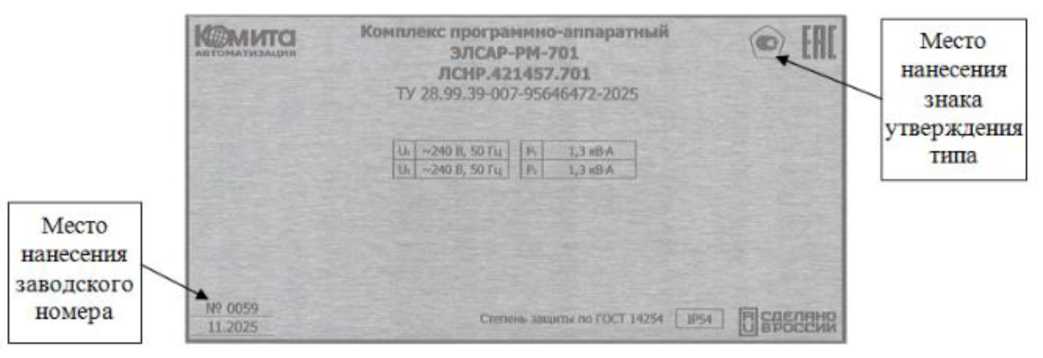

Рисунок 1 - Вид маркировочной таблички

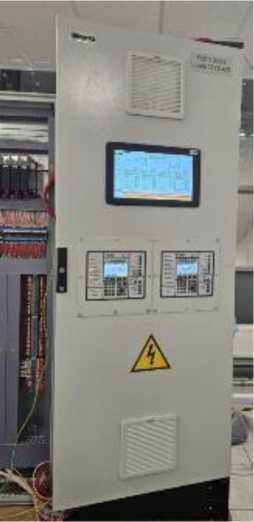

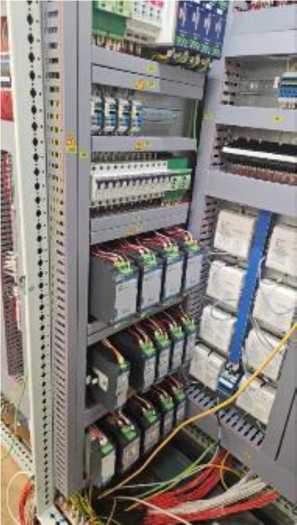

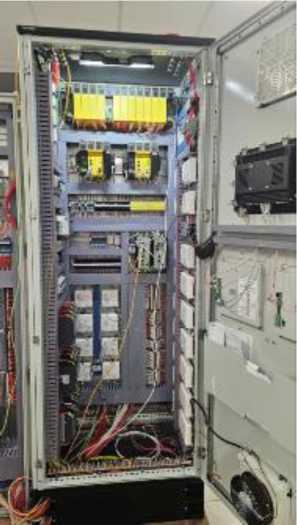

Рисунок 2 - Общий вид средства измерений
Пломбирование средства измерений не предусмотрено.
Программное обеспечение ПАК состоит из:
- программного обеспечения автоматизированного рабочего места (далее - АРМ);
- программного обеспечения панели резервного управления (далее - ПРУ);
- программного обеспечения программируемого логического контроллера (далее - ПЛК): базовое, системное и встроенное программное обеспечение ПЛК.
Программное обеспечения АРМ, программное обеспечение ПРУ выполняют функции диспетчеризации и отображения информации.
Базовое и системное программное обеспечение ПЛК выполняет функции управления контроллером и реализации алгоритмов управления.
Программное обеспечение АРМ, программное обеспечение ПРУ, базовое и системное программное обеспечение ПЛК относятся к автономной части программного обеспечения и не являются метрологически значимой частью программного обеспечения. Автономная часть программного обеспечения устанавливается на контроллер и АРМ оператора.
Встроенная (метрологическая значимая) часть программного обеспечения является фиксированной и может быть изменена только на предприятии изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RegulRTS |
| Номер версии (идентификационный номер) ПО | _ |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону) погрешности измерений силы постоянного тока, % | ±0,1 |
аблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока частотой 50 Гц, В - напряжение постоянного тока, В | 230 (±10 %) 220 (±10 %) |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более | от +5 до +50 80 |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта, и табличку, прикреплённую к металлическому ящику (рисунок 1).
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-аппаратный | ЭЛСАР-РМ-701 | 1 шт. |
| Руководство по эксплуатации | ЛСНР.421457.701 РЭ | 1 экз. |
| Паспорт | ЛСНР.421457.701 ПС | 1 экз. |
приведены в разделе 4 «Подготовка ПАК ЭЛСАР-РМ-701 к использованию» руководства по эксплуатации ЛСНР.421457.701 РЭ.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
ТУ 28.99.39-007-95646472-2025 «Комплекс программно-аппаратный ЭЛСАР-РМ-701 (ПАК ЭЛСАР-РМ-701). Технические условия».
