| Номер в госреестре | 98307-26 |
| Наименование СИ | Хроматографы газовые промышленные |
| Обозначение типа СИ | SPGC 5000 |
| Изготовитель | Lanzhou Shihua Analytical Technology Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 17.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые промышленные SPGC 5000 (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных технологических средах.
Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы детекторами: по теплопроводности (одноканальным sTCD и многоканальным mTCD), пламенноионизационным (FID), пламенно-фотометрическим (FPD).
Хроматограф состоит из аналитических блоков (от 1 -го до 4-х) и контроллера, управляющего этими блоками.
Аналитический блок представляет собой термостат с размещенными в нем колонками (капиллярными или насадочными), переключающими кранами, детекторами и дозатором газовых или жидких проб.
Хроматографы могут комплектоваться двумя термостатами SPGC-5000B и SPGC-5000C. Термостат SPGC-5000B применяют для простых аналитических задач с использованием одного детектора и до трех переключающих кранов. Термостат SPGC-5000C обеспечивает выполнение более сложных аналитических задач, требующих применения двух детекторов и до шести переключающих кранов. Обе модели термостата поддерживают температуру в диапазоне от 30 °С (температура окружающей среды) до 180 °С.
Контроллер SPGC-5000A управляет работой прибора, включая задание и поддержание давления и скорости газовых потоков, температуры колонок, детекторов, дозатора, градуировку прибора, обработку первичных данных и вывод на дисплей результатов измерений. С помощью контроллера программируется периодичность градуировки и проведение текущего анализа, задаются уровни сигналов (тревоги, предупреждения), выводится информация о состоянии термостата, уровне концентрации и др. Результаты анализа, а также отчеты об аварийных ситуациях сохраняются в контроллере. Предусмотрена передача информации об анализах и состоянии прибора по волоконно-оптическому кабелю на удаленный компьютер по сети Ethernet. К контроллеру SPGC-5000A подключают одновременно до двух термостатов SPGC-5000С и до четырех SPGC-5000B.
Хроматографы могут быть закреплены на стене или на монтажных кронштейнах.
Хроматографы выпускаются во взрывозащищенном исполнении.
Количество и тип детекторов определяются при заказе.
Серийный номер и маркировка взрывозащиты наносятся на табличку (шильд), расположенную на боковой панели контроллера SPGC-5000A, а также на переднюю панель термостатов SPGC-5OOOB и SPGC-5OOOC методом лазерной печати. Формат серийного номера - буквенно-цифровой. Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контроллера SPGC-5000A. Сведения о серийных номерах термостатов SPGC-5000B и SPGC-5000C, входящих в состав средства измерений, указываются в паспорте.
Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.
Общий вид хроматографов представлен на рисунке 1.

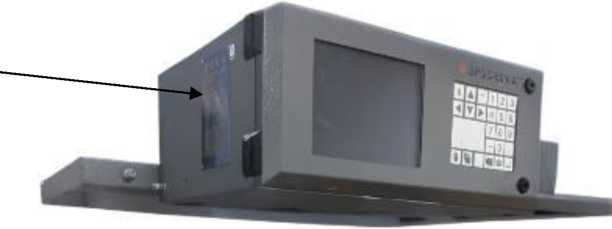

Место размещения таблички (шильда)

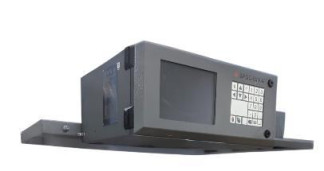

Контроллер SPGC-5000A
Место размещения таблички (шильда)

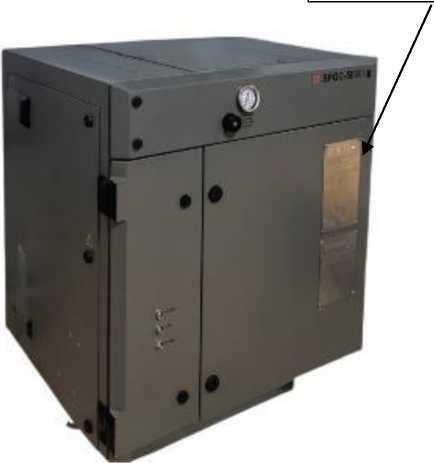

Термостат SPGC-5000B
Рисунок 1 - Общий вид хроматографов газовых промышленных SPGC 5000
Место размещения таблички (шильда)

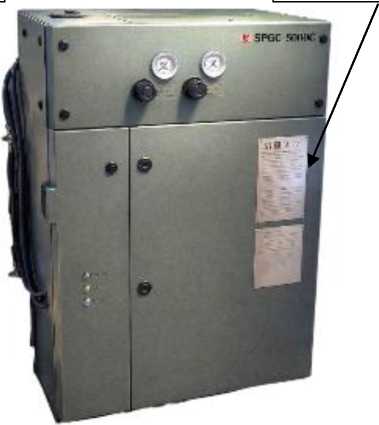

Термостат SPGC-5000C
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | V4.2.2.X* |
| * «Х» принимает любые цифровые значения | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала, не более: - sTCD, В | 1<0-4 |
| - mTCD, В | 1<0-4 |
| - FID, В | 1<0-4 |
| - FPD, В | 1<0-4 |
| Предел детектирования, не более: - sTCD, mTCD по пропану (СзН«), г/см3 | Г10-8 |
| - mTCD по этилену (С2Н4), г/см3 | Г10-8 |
| - FID по пропану (С3Н8), г/с | Ы0-12 |
| - FID по этилену (С2Н4), г/с | 240-12 |
| - FPD по сероводороду (H2S), гБ/с | 240-12 |
| Предел допускаемого относительного среднеквадратического отклонения (СКО) выходного сигнала (площади пика), %: - sTCD, mTCD по пропану (С3Н8) | 1 |
| - mTCD по этилену (С2Н4) | 1 |
| - FID по пропану (С3Н8) | 1 |
| - FID по этилену (С2Н4) | 1 |
| - FPD по сероводороду (H2S) | 1 |
| Пределы допускаемого относительного изменения выходного сигнала за 48 часов непрерывной работы, % | ± 3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 1600 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: SPGC-5000A | |
| - ширина | 600 |
| - глубина | 420 |
| - высота | 260 |
| SPGC-5000B - ширина | 600 |
| - глубина | 420 |
| - высота | 610 |
| SPGC-5000C - ширина | 600 |
| - глубина | 420 |
| - высота | 920 |
| Масса, кг, не более: SPGC-5000A | 26 |
| SPGC-5000B | 75 |
| SPGC-5000C | 100 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность (без конденсации), %, не более | 90 |
| - атмосферное давление, кПа | от 84 до 107 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP54 |
| Маркировка взрывозащиты SPGC-5000A | 1Ex ib pyb IIB+H2 T4 Gb X |
| SPGC-5000B | 1Ex db eb pyb IIB+H2 |
| T4...T2 Gb X | |
| SPGC-5000C | 1Ex db eb pyb IIB+H2 |
| T4...T2 Gb X | |
| Выходные сигналы | 4-20mA/Modbus TCP |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 30000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф газовый промышленный | SPGC 5000 | 1 шт. |
| Контроллер | SPGC-5000A | по заказу |
| Термостаты | SPGC-5000B SPGC-5000C | по заказу по заказу |
Продолжение таблицы 5
| Наименование | Обозначение | Количество |
| Детекторы: по теплопроводности пламенно-ионизационный пламенно-фотометрический | sTCD, mTCD FID FPD | по заказу по заказу по заказу |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации. Хроматографы газовые промышленные SPGC 5000 | - | 1 экз. |
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта № 2315 от 31.12.2020 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»;
Стандарт предприятия Lanzhou Shihua Analytical Technology Co., Ltd, Китай.
