| Номер в госреестре | 98303-26 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | АНКАТ-800 |
| Изготовитель | Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.04.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные АНКАТ-800 модификации АНКАТ-800Т (далее - преобразователи) предназначены для преобразований входного цифрового сигнала, в том числе выходных сигналов от газоанализаторов ВГМ-21 (далее - ВГМ), в аналоговый выходной сигнал силы постоянного тока.
Принцип действия преобразователей основан на цифро-аналоговом преобразовании входного цифрового сигнала в аналоговый выходной сигнал силы постоянного тока.
Преобразователи являются стационарными автоматическими приборами,
выполняющими следующие функции:
- преобразование входного цифрового сигнала, в том числе выходного сигнала от ВГМ, в аналоговый выходной сигнал силы постоянного тока;
- формирование искробезопасного напряжения питания ВГМ;
- прием информации от ВГМ по цифровому каналу связи UART и ее вывод:
а) на табло;
б) по цифровым каналам связи RS-485, Bluetooth, HART (при наличии);
г) в виде световых сигналов;
д) в виде дискретных сигналов - путем переключения контактов реле.
Конструктивно преобразователи выполнены в металлическом корпусе с двумя крышками. Материал корпуса - нержавеющая сталь (сплав алюминия - по отдельному заказу). Под верхней крышкой расположена плата с клеммами для подключения внешних цепей. Под нижней крышкой со смотровым окном расположены цифровое табло, световые индикаторы и кнопки управления. По бокам в верхней части корпуса газоанализаторов при эксплуатации устанавливаются кабельные вводы или заглушки. В нижней части корпуса преобразователей располагается плата для подключения ВГМ.
Управление режимами работы преобразователей осуществляется бесконтактно с помощью специального магнитного инструмента - стилуса - или по цифровым каналам связи.
Заводской номер в виде цифрового обозначения наносится на табличку со сведениями о преобразователе, расположенную на боковой поверхности преобразователя, методом лазерной маркировки или металлографики. Ограничение доступа к внутреннему объему преобразователей осуществляется путем нанесения мастичной пломбы с оттиском клейма на стопорный винт нижней крышки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера приведен на рисунке 1.

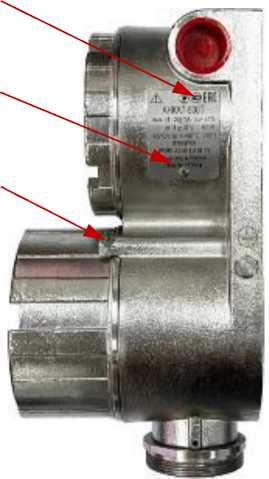

вид спереди
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место для установки пломбы с оттиском клейма изготовителя
вид сбоку

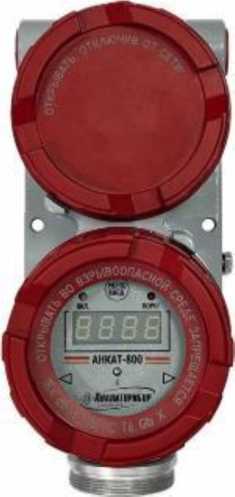

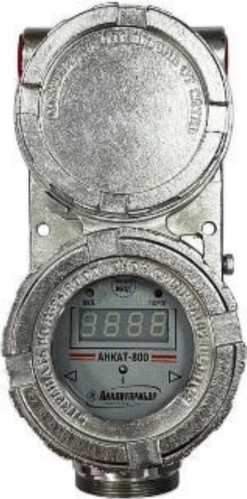

а) преобразователи в корпусе из нержавеющей стали;
вид спереди
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место для установки пломбы с оттиском клейма изготовителя
вид сбоку

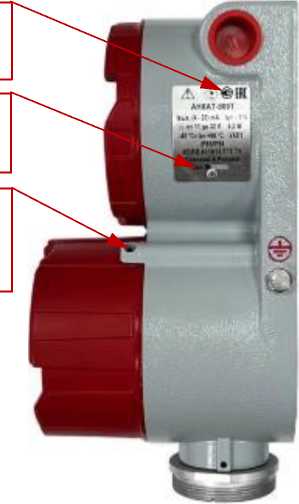

б) преобразователи в корпусе из сплава алюминия
Рисунок 1 - Общий вид преобразователей с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера
Преобразователи имеют встроенное программное обеспечение (далее - ВПО), разработанное изготовителем. ВПО обеспечивает непрерывное преобразование входного цифрового сигнала в аналоговый выходной сигнал силы постоянного тока, самодиагностику, выдачу информации по цифровым каналам связи.
Влияние ВПО учтено при нормировании метрологических характеристик преобразователей.
Уровень защиты ВПО и измерительной информации преобразователей
от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
аблица 1 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Наименование | ANKAT-800.hex |
| Номер версии (идентификационный номер), не ниже | 1.02 |
Метрологические характеристики преобразователей приведены в таблице 2, технические - в таблицах 3 и 4.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразования цифрового сигнала на входе, ед | от 4 000 до 20 000 |
| Диапазон преобразования аналогового сигнала силы постоянного тока на выходе, мА | от 4 до 20 |
| Пределы допускаемого времени установления выходного сигнала, с, не более | 5 |
| Пределы относительной погрешности преобразования цифрового сигнала в аналоговый выходной сигнал силы постоянного тока, % | ±1 |
аблица 3 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 5 |
| Напряжение питания постоянного тока, В | от 11 до 32 |
| Потребляемая мощность, Вт, не более: | 3,0 |
| Габаритные размеры, ДхШхВ, мм, не более: | 110х125х235 |
| Масса, кг, не более: - в корпусе из сплава алюминия - в корпусе из нержавеющей стали | 3,0 6,5 |
| Условия эксплуатации: - диапазон температур окружающей среды, °С а) рабочий (при включении) б) предельный рабочий (при работе) - диапазон атмосферного давления, кПа (мм рт.ст.) - верхнее значение относительной влажности при температуре +35 °С и более низких температурах, без конденсации влаги, % | от -45 до +60 от -60 до -45 от 84,0 до 106,7 (от 630 до 800) 95 |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP66/IP68 |
| Маркировка взрывозащиты | 1Ех db [ib Gb] ПС T6 Gb X |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Назначенный срок службы, лет | 20 |
| Средняя наработка до отказа1), ч | 70 000 |
| 1) С учетом технического обслуживания в соответствии с указаниями, приведенными в эксплуатационной документации | |
Преобразователи соответствуют требованиям электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014, для использования в промышленной электромагнитной обстановке.
наносится на титульный лист руководства по эксплуатации, паспорта типографским способом и на табличку, расположенную на боковой поверхности преобразователей, методом лазерной маркировки или металлографики.
Таблица 5 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователи измерительные многофункциональные | АНКАТ-800Т | 1 шт. |
| Ведомость эксплуатационных документов | ИБЯЛ.411611.018 ВЭ | 1 экз. |
| Комплект эксплуатационных документов1) | _ | 1 комплект |
| Комплект ЗИП2) | _ | 1 комплект |
| 1) Согласно ведомости эксплуатационных документов методика поверки входит в комплект эксплуатационных документов 2) Согласно ведомости ЗИП | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ИБЯЛ.411611.018 РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ИБЯЛ.411611.018 ТУ Преобразователи измерительные многофункциональные АНКАТ-800. Технические условия.
