| Номер в госреестре | 98302-26 |
| Наименование СИ | Анализатор рентгенофлуоресцентный |
| Обозначение типа СИ | YZ-6300 |
| Изготовитель | Shanghai YingZhan Electronic Instrument CO., LTD |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор рентгенофлуоресцентный YZ-6300 (далее - анализатор) предназначен для измерений массовой доли элементов в цементе и материалах цементного производства.
Принцип действия анализатора основан на измерении интенсивностей вторичного низкоэнергетического рентгеновского излучения (НРИ), испускаемого под воздействием первичного НРИ атомами определяемых элементов в анализируемом веществе. Перечень определяемых элементов ограничен серой, кальцием и железом.
Анализатор представляет собой настольный лабораторный прибор, состоящий из рентгеновской трубки, детектора, управляющей электроники. В состав анализатора входит реперный образец, встроенный в корпус анализатора, который используется для контроля работоспособности анализатора.
Для управления анализатором, сбора и обработки данных измерений используется встроенное программное обеспечение (далее - ПО).
Общий вид анализатора представлен на рисунке 1.

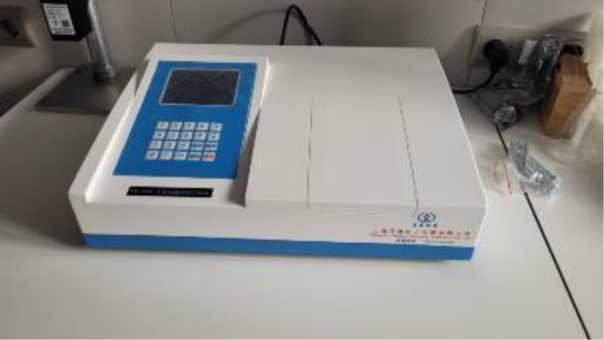

Рисунок 1 - Общий вид анализатора рентгенофлуоресцентного YZ-6300
Корпус анализатора изготовлен из металла, покрытого лакокрасочным покрытием. Пломбирование анализатора не предусмотрено.
Заводской номер (цифровое обозначение, однозначно идентифицирующее экземпляр средства измерений) указан на задней панели анализатора. Заводской номер нанесен с использованием лакокрасочного материала. Место нанесения заводского номера приведено на рисунке 2.

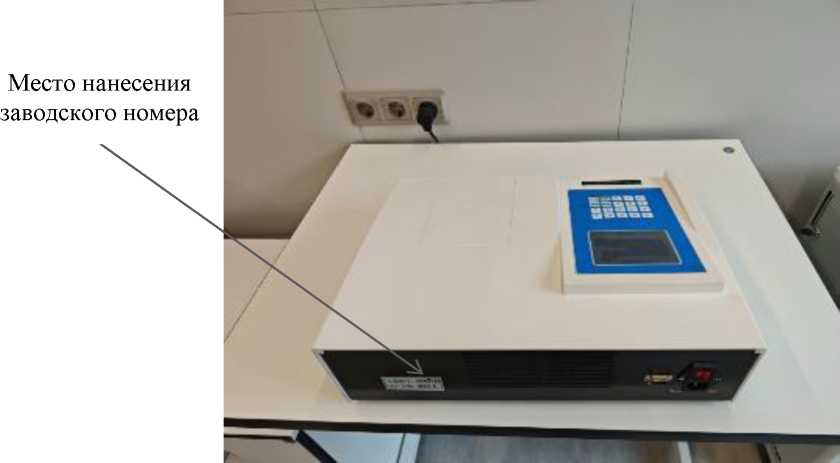

Рисунок 2 - Место нанесения заводского номера
Нанесение знака поверки на анализатор не предусмотрено.
К данному типу относится анализатор рентгенофлуоресцентный YZ-6300 с зав. № 2405083.
Анализатор имеет встроенное ПО на основе микроконтроллера, которое записано в энергозависимую память анализатора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Оператор не имеет доступа к ПО.
Конструкция анализатора обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО анализатора от непреднамеренных или преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализатора.
Метрологические характеристики приведены в таблице 1.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала1), % | 1,0 |
| Чувствительность1), у.е./%, не менее | 5*102 |
| 1) При измерении интенсивности выходного сигнала на линии железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. | |
Основные технические характеристики приведены в таблице 2.
аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Мощность эквивалентной дозы рентгеновского излучения, измеренная в любом доступном для оператора месте на расстоянии 0,1 м от поверхности конструктивной защиты при всех возможных условиях эксплуатации, мкЗв/ч, не более | 1 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 476x366x135 |
| Масса, кг, не более | 13,8 |
| Рабочие условия эксплуатации: - относительная влажность окружающего воздуха при 25 °С, %, не более - температура окружающего воздуха, °С | 85 от +18 до +28 |
наносится на титульный лист руководства по эксплуатации типографским способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор рентгенофлуоресцентный YZ-6300 | - | 1 шт. |
| Трехжильный сетевой шнур питания | - | 1 шт. |
| Стальное кольцо | - | 12 шт. |
| Пресс-форма | - | 1 комплект |
| Анализатор рентгенофлуоресцентный YZ-6300. Руководство по эксплуатации | - | 1 экз. на бумажном или электронном носителе |
| Методика поверки | - | 1 экз. |
приведены в разделе 4 «Измерение» документа «Анализатор рентгенофлуоресцентный YZ-6300. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений анализатор применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии № 148 от 19.02.2021 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии № 761 от 17.05.2021 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148».
