| Номер в госреестре | 98297-26 |
| Наименование СИ | Датчики виброскорости |
| Обозначение типа СИ | SZ-6 |
| Изготовитель | Jiangyin Zhonghe Electrical Power Instrument Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики виброскорости SZ-6 (далее - датчики) предназначены для измерений виброскорости.
Датчики виброскорости SZ-6 являются преобразователями инерционного типа. Принцип действия основан на индуктивном принципе преобразования виброскорости в пропорциональный электрический сигнал.
Внутри датчика виброскорости SZ-6 постоянный магнит и катушка образуют магнитную цепь. При вибрации контролируемого объекта возникает относительное движение между катушкой и магнитом, что приводит к пересечению магнитных силовых линий и возникновению электродвижущей силы (ЭДС), пропорциональной измеренной виброскорости.
Общий вид датчиков представлен на рисунке 1.
Датчики не подлежат пломбированию.
Заводские номера датчиков в буквенно-цифровом формате наносятся на корпус методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.

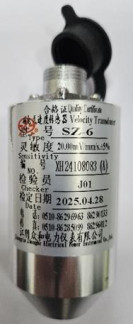

Рисунок 1 - Общий вид датчиков виброскорости SZ-6
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мВ/(мм-с4) | 20 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % | ±5 |
| Диапазон измерений амплитудных значений виброскорости (СКЗ), мм/с | от 0,1 до 50 |
| Диапазон рабочих частот, Гц | от 12 до 1000 |
| Нелинейность амплитудной характеристики, % | ±5 |
| Неравномерность частотной характеристики, % | ±10 |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +70 |
| Габаритные размеры (диаметрхвысота), мм, не более | 035x78 |
| Масса, г, не более | 250 |
наносится на титульный лист паспорта методом печати или наклейки.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик виброскорости | SZ-6 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 4 «Устройство и принцип работы» руководства по эксплуатации.
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Стандарт предприятия на датчики виброскорости SZ-6
