| Номер в госреестре | 98293-26 |
| Наименование СИ | Расходомеры массовые кориолисовые |
| Обозначение типа СИ | K200 |
| Изготовитель | «Qingdao Add Value Flow Metering Co., Ltd.» |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые кориолисовые K200 (далее - расходомеры) предназначены для измерений массового расхода (массы), плотности и температуры жидкости.
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу. Измерение температуры осуществляется с помощью термосопротивлений, установленных в трубках.
Общий вид расходомеров представлен на рисунке 1.

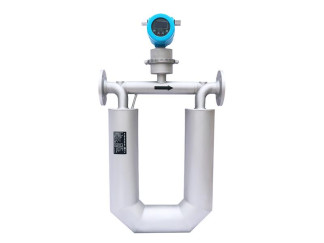

Рисунок 1 - Внешний вид расходомеров массовых кориолисовых K200
Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.
Первичный преобразователь расхода представляет собой корпус, во внутренней части которого расположены две изогнутые измерительные трубки, задающая катушка и детекторы, представляющие собой сборку из катушки индуктивности и постоянного магнита.
Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:
- индикацию результатов измерений и параметров в различных единицах;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.
Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе первичного преобразователя и электронного блока.
Знак поверки на СИ не наносится.
№ поз.:
ffc^tag number:
Тип:
SU^model:
Погрешность:
accuracy grade: Значение коэффициента расхода:
coefcient:
Температура окружающей среды: ambient temperature:
Значение коэффициента плотности:
ЖЖЖЖЙДепзйу coefcient:
Адрес изготовителя:
$lj is Й fbilt address:
Заводской номер:
ЖГЙЙ ^manufacturing code:
К? 00 Характеристика:
й ^-Specifications:
Диапазон расхода:
Максимальное рабочее давление: max pressureiiii fprii Л:
Степень защиты:
lifri^^^dcgrccs of protection:
Дата выпуска:
Ж Г S W.'datc of manufacture:
East area (В), 2nd floor, No. 13 Hancheng Road, Qingdao Free Trade Zone, Qingdao Area of China (Shandong) Pilot Free Trade Zone, 266555. P. R. China
Рисунок 2 - Пример маркировочной таблички
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
Программное обеспечение расходомеров предназначено для обработки сигналов, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BPM_E-CRC |
| Номер версии (идентификационный номер) ПО | V01.01.240ххх |
| Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр | DN40; DN50; DN65 |
| Верхний предел диапазона измерений массового расхода жидкости, кг/ч | 75000 |
| Динамический диапазон - стандартный - расширенный | 1:10 1:20 |
| Стабильность нуля, Zs, кг/ч | 1,31 |
| Пределы допускаемой относительной погрешности расходомера при измерении массы жидкости в потоке и массового расхода жидкости1), % | ±0,15 |
| Диапазон измерений температуры измеряемой среды2), °С | от -30 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| Диапазон измерений плотности измеряемой среды, кг/м3 | от 650 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±1,0 |
| 1) Указаны пределы допускаемой относительной погрешности при температуре жидкости (20 - 25) °C и давлении (0,1 - 0,2) МПа. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Давление измеряемой среды избыточное, МПа, не более | 1,0 |
| Параметры питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 85 до 265 50 ± 1 от 18 до 30 |
| Потребляемая мощность, Вт, не более | 11 |
| Выводы и интерфейсы | - импульсный; - аналоговый выход с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU |
| Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА | от 0 до 10000 от 4 до 20 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +60 |
| Относительная влажность окружающей среды, %, не более | 95 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 140 000 |
| Средний срок службы, лет, не менее | 14 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера на полимерной наклейке.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер массовый кориолисовый | K200 | 1 шт. |
| Руководство по эксплуатации1) | - | 1 экз. |
| Паспорт | - | 1 экз. |
| 1) Допускается поставлять 1 экз. на партию в один адрес отгрузки. | ||
приведены в разделе «Принцип измерений» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия «Qingdao Add Value Flow Metering Co., Ltd.», Китай, на расходомеры массовые K200
