| Номер в госреестре | 98292-26 |
| Наименование СИ | Уровнемеры магнитные |
| Обозначение типа СИ | UHZ-51 |
| Изготовитель | «Shanghai Tianmin Automation Instruments Co., Ltd.» |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитные UHZ-51 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Принцип действия основан на измерении перемещения поплавка в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом. Магнитное поле поплавка бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с белого на красный и наоборот при понижении уровня.
Конструктивно уровнемер состоит из: поплавка, измерительной трубы, индикатора уровня и опционально аналогового датчика уровня (4 - 20) мА c протоколом HART.
Такая конструкция позволяет применять их для измерений уровня легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, в том числе под давлением и при высоких и низких температурах и отображать уровень для прямого считывания на месте.
Уровнемеры имеют боковое присоединение к резервуару или над резервуаром.
В зависимости от применения измерительная труба может быть изготовлена из различных материалов: сталь 304, 304L и 316, 316L, PTFE, PP, PVC.
Имеется возможность подключения сигнализаторов положения определённого уровня (реле).
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус измерительной трубы. Макет маркировочной таблички показан на рисунке 2.
Место нанесения заводского номера и знака утверждения типа (маркировочная табличка)

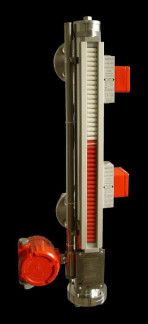

Рисунок 1 - Внешний вид уровнемеров магнитных UHZ-51
и указание мест нанесения заводского номера и знака утверждения типа
Рисунок 2 - Макет маркировочной таблички
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Верхний предел диапазона измерений уровня жидкости1), мм | от 300 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±10 |
| 1) Указано на маркировочной табличке и в паспорте. | |
Таблица 2 - Технические характеристики
| Наименование параметра | Значение |
| Давление измеряемой среды1), МПа, не более | 16 |
| Диапазон температур измеряемой среды1), °С | от -45 до +350 |
| Плотность среды1), кг/м3 | от 400 до 2000 |
| Напряжение питания, В - постоянного тока - переменного тока | от 11 до 30 от 180 до 250 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +70 |
| 1) Указано на маркировочной табличке и в паспорте. | |
Таблица 3 - Показатели надёжности
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч | 90 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер магнитный | UHZ-51 | 1 шт. |
| Руководство по эксплуатации1) | TM-SMS-2025A | 1 экз. |
| Паспорт | SHTM-TP-01212-6095 | 1 экз. |
| 1) Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 1 руководства по эксплуатации TM-SMS-2025A РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Техническая документация «Shanghai Tianmin Automation Instruments Co., Ltd.», Китай
