| Номер в госреестре | 98290-26 |
| Наименование СИ | Измерители мощности многофункциональные |
| Обозначение типа СИ | MGA6P |
| Изготовитель | Scheeberger Electric (Shanghai) Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 16.04.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мощности многофункциональные MGA6P (далее по тексту - измерители) предназначены для измерений активной и реактивной электрической энергии и значений следующих параметров потребления электроэнергии: активной, реактивной мощности, действующих значений фазных и линейных напряжений, фазных токов, коэффициента мощности, частоты сети в трёхфазных трехпроводных или четырёхпроводных электрических сетях переменного тока. Измерители предназначены для эксплуатации в закрытых помещениях.
Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее измерителя, сохраняются в памяти измерителя и передаются через коммуникационный интерфейс в информационные системы и системы управления более высокого уровня.
Измерители относятся к классу микропроцессорных программируемых измерительновычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Измеритель состоит из первичных измерительных преобразователей напряжения и силы тока; быстродействующего микроконтроллера (содержащего АЦП, драйвер LED-дисплея, встроенные часы); светодиодного экрана; энергонезависимой памяти для хранения результатов измерений; интерфейса для локального обмена данными и параметрирования, блока питания, инфракрасного датчика для обнаружения человека.
Электрическое питание измерителя осуществляется через дополнительный вход питания подключаемый к сети напряжением постоянного или переменного токов.
Измеритель монтируется на вертикальную поверхность-щиток монтажного шкафа, с использованием входящих в комплект креплений.
Кнопки управления, расположенные на лицевой панели измерителя используются для переключения между данными, отображаемыми на дисплее.
Программирование измерителей и получение результатов измерений возможно тремя способами: непосредственно на измерителе с помощью функциональных кнопок, с помощью внешнего ПО, через интерфейс RS485 с использованием протокола Modbus RTU.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус измерителей наклеиванием этикетки.
Знак поверки на измерители не наносится.

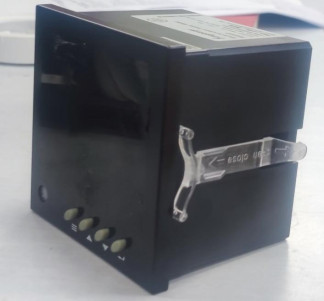

Фотография общего вида измерителей с указанием места нанесения заводского номера представлена на рисунке 1. Пломбирование измерителей не предусмотрено.
Рисунок 1 - Общий вид измерителей с указанием места нанесения заводского номера
Место нанесения заводского номера
Измеритель имеет встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией Р 50.2.077-2014.
Идентификационные неизменяемые данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные неизменяемые данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже | 2.59 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений действующего значения фазного напряжения переменного тока иф, В | от 10 до 300 |
| Пределы допускаемой абсолютной погрешности измерений действующего значения фазного напряжения переменного тока иф, В | ±(0,002/Ux+0,0005/Um) |
| Диапазон измерений действующего значения линейного (междуфазного) напряжения переменного тока Un, В | от 10^3 до 300-^3 |
| Пределы допускаемой абсолютной погрешности измерений действующего значения междуфазного напряжения переменного тока, В | ±(0,002/Ux+0,0005/Um) |
| Наименование характеристики | Значение |
| Диапазон измерений действующего значения силы переменного тока, А | от 0,003 до 6,00 |
| Пределы допускаемой абсолютной погрешности измерений действующего значения силы переменного тока, А | ±(0,002-Ix+0,0005-Im) |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,1 |
| Диапазон изменений коэффициента мощности cos ф при котором измеряется активная мощность и активная электроэнергия | от -1 до +1 |
| Пределы допускаемой абсолютной погрешности измерений активной электрической мощности, Вт | ±(0,005-Px+0,00125-Pm) |
| Пределы допускаемой абсолютной погрешности измерений реактивной электрической мощности, вар | ±(0,01-Qx+0,0025-Qm) |
| Пределы допускаемой абсолютной погрешности измерений полной электрической мощности, В^А | ±(0,005^Sx+0,00125^Sm) |
| Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % | ±1 |
| Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % | ±2 |
| Примечания 1) Ux (1х, cosфx, Px, Qx, Sx) - измеренные значения напряжения (силы переменного тока, коэффициента мощности, активной, реактивной, полной электрической мощности), в единицах измеряемой величины; 2) Um (Im, cosфm, Pm, Qm, Sm)- предел измеряемого значения напряжения переменного тока (силы переменного тока, коэффициента мощности, активной, реактивной, полной электрической мощности), в единицах измеряемой величины | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного/постоянного тока, В - частота переменного тока, Гц | от 110 до 264 от 45 до 65 |
| Потребляемая мощность, В^А, не более | 4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +55 95 от 80 до 110 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | 96x96x80 |
| Масса, кг, не более | 0,3 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 86400 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель мощности многофункциональный | MGA6P | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1экз. |
приведены в разделе «Общие сведения» паспорта.
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Измерители мощности многофункциональные MGA6P. Стандарт предприятия
