| Номер в госреестре | 98287-26 |
| Наименование СИ | Комплекс программно-технический системы автоматического регулирования турбины № 6 филиала «Гусиноозёрская ГРЭС» АО «Интер РАО – Электрогенерация» |
| Изготовитель | Общество с ограниченной ответственностью «ИНКОНТРОЛ» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технический системы автоматического регулирования турбины № 6 филиала «Гусиноозёрская ГРЭС» АО «Интер РАО - Электрогенерация» (далее - комплекс) предназначен для измерений сигналов силы постоянного тока и частоты.
Принцип действия комплекса основан на непрерывном измерении и обработке при помощи контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных измерительных преобразователей (далее - ИП), преобразованных в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора.
Комплекс является средством измерения, состав которого базируется на:
- шкафах, укомплектованных техническими средствами автоматизации (модули процессорные, модули ввода аналоговых сигналов, модули коммутатора, модули блока питания, преобразователи, адаптеры и блоки промежуточных клемм);
- линиях связи, соединяющих модули ввода аналоговых сигналов с первичными измерительными преобразователями, технологическим оборудованием;
- операторских рабочих станциях.
Комплекс предназначен для эксплуатации вне взрывоопасных зон (кроме оборудования нижнего уровня).
К данному типу средства измерений относится комплекс c заводским номером 3903.
Состав ИК комплекса приведен в таблице 1.
Таблица 1 - Состав ИК комплекса
| Тип ИК | Модули ввода аналоговых сигналов |
| ИК входных сигналов силы постоянного тока | Модуль аналогового ввода R500 AI 08 052 |
| ИК входных частотных сигналов | Модуль счета импульсов R500 DA 03 021 |
Комплекс осуществляет измерение физических величин и формирование сигналов управления и регулирования следующим образом:
- аналоговые сигналы силы постоянного тока от первичных ИП поступают по линиям связи на входы модулей аналогового ввода R500 AI 08 052 и преобразуются в цифровой код пропорциональный входному сигналу;
- частотные сигналы от первичных ИП поступают по линиям связи на входы модулей счета импульсов R500 DA 03 021 и преобразуются в цифровой код пропорциональный входному сигналу;
- цифровые коды от модулей ввода аналоговых сигналов поступают в модуль центрального процессора и преобразовываются в соответствующие значения физических параметров технологического процесса, и данные с интерфейсных входов отображаются на мнемосхемах мониторов рабочих станций операторов в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируются в базу данных комплекса.
Заводской номер 3902 комплекса, состоящий из арабских цифр, нанесен методом лазерной гравировки на маркировочную табличку, расположенную на двери шкафа управления комплекса. Места нанесения заводского номера и знака утверждения типа, а также общий вид маркировочной таблички комплекса приведены на рисунке 1.
Рисунок 1 - Общий вид маркировочной таблички комплекса
Защита от несанкционированного доступа обеспечивается путем запирания шкафа на специализированные встроенные замки.
Конструкция комплекса и условия его эксплуатации не предусматривают нанесение знака поверки непосредственно на комплекс.
Пломбирование комплекса не предусмотрено.

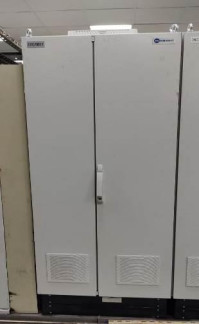

Общий вид комплекса представлен на рисунке 2.
Рисунок 2 - Общий вид комплекса
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора (далее - ЦП) контроллера программируемого логического REGUL RX00 исполнения REGUL R500. ПО модулей ЦП, в свою очередь, состоит из системного ПО и прикладного ПО.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Прикладное ПО разработано изготовителем для комплекса и загружено в среду исполнения и не относится к метрологически значимой части ПО комплекса.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики комплекса нормированы с учетом ПО.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | RegulRTS |
| Номер версии (идентификационный номер) ПО среды исполнения | не ниже 3.5.6.1 |
| Номер версии (идентификационный номер) ПО модулей ввода/вывода | не ниже 1.0.3.4 |
Таблица 3 - Метрологические характеристики измерительных каналов комплекса
| Тип измерительного канала (далее - ИК) | Диапазон измерений | Тип модулей ввода аналоговых сигналов | Пределы допускаемой погрешности |
| ИК входных сигналов силы постоянного тока | от 4 до 20 мА | R500 AI 08 052 | у: ±0,13 % |
| ИК входных частотных сигналов | от 1 до 4000 Гц1) | R500 DA 03 021 | 6: ±0,01 % |
| 1) Диапазон измерений частотного сигнала зависит от типа подключаемого датчика и настроек измерительного канала. Приняты следующие обозначения: у - приведенная к диапазону измерений погрешность; 6 - относительная погрешность. | |||
Таблица 4 -Технические характеристики
| Наименование характеристики | Значение |
| Количество ИК, шт. | 14 |
| Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В - напряжение постоянного тока, В - частота переменного тока, Гц | 230 (от 195,5 до 253) 220 (от 187 до 242) 24 (от 18 до 30) от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +40 80 от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Наработка на отказ, ч, не менее | 150000 |
| Срок службы, лет, не менее | 15 |
наносится методом лазерной гравировки на маркировочную табличку в месте, приведенном на рисунке 1, расположенную на корпусе шкафа управления комплекса.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Комплекс программно-технический системы автоматического регулирования турбины № 6 филиала «Гусиноозёрская ГРЭС» АО «Интер РАО - Электрогенерация» | _ | 1 |
| Формуляр | ИК.3902-АТХ5.ФО | 1 |
приведены в разделе 3 «Основные характеристики» формуляра ИК.3902-АТХ5.ФО.
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
