| Номер в госреестре | 98286-26 |
| Наименование СИ | Генератор сигналов |
| Обозначение типа СИ | Сeyear 1433F |
| Изготовитель | «China Electronics Technology Instruments Co., Ltd.» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генератор сигналов Ceyear 1433F (далее по тексту - генератор) предназначен для воспроизведения немодулированных высокочастотных сигналов, а также сигналов с амплитудной и частотной модуляцией.
Принцип работы генератора основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором.
Конструктивно выполнен в виде моноблока, управление обеспечивается с помощью клавиш, волкодера и сенсорного экрана, расположенных на лицевой панели. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сведения об ошибках. Генератор обеспечивает точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Генератор сигналов Ceyear 1433F - это портативный прибор, специально разработанный для полевых испытаний. Он имеет функции вывода постоянного сигнала, FM/AM/импульсной модуляции, регулировки амплитуды в большом динамическом диапазоне. Генератор может быть применен для испытаний в полевых условиях, отладки, ежедневного обслуживания и диагностики неисправностей электронной интегрированной системы, проверки работоспособности приемников, тестирования радиолокационного, коммуникационного, навигационного и другого оборудования.
Общий вид генератора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2. Заводской номер 24032021, идентифицирующий генератор, нанесен на информационную табличку, размещенную на задней панели, представленную на рисунке 3 методом наклейки.
место нанесения знака утверждения
место нанесения знака поверки

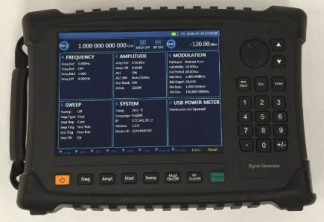

Рисунок 1 - Внешний вид генератора (вид спереди)
места пломбировки
место нанесения заводского номера
Рисунок 2 - Внешний вид генератора (вид сзади)
Рисунок 3 - Информационная табличка с заводским номером
Генератор сигналов имеет программное обеспечение.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик генератора сигналов Ceyear 1433F за пределы допускаемых значений.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ceyear 1433F |
| Номер версии (идентификационный номер ПО) | V1.0 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: | от 0,001 до 40 |
| Пределы допускаемой относительной погрешности установки частоты | ±1-10-5 |
| Диапазон выходной мощности, дБм | от -120 до +10 |
| Пределы допускаемой относительной погрешности установки уровня сигнала, дБм - при уровне от -120 до -30 включ.; - при уровне св. -30 до +10 включ. | ±2,0 ±1,0 |
| Относительный уровень гармоник немодулированного выходного сигнала, дБн, не более | - 30 |
| Диапазон установки коэффициента АМ при работе от внутреннего источника, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности установки коэффициента АМ при работе от внутреннего источника, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 335 х 235 х105 |
| Масса, кг, не более - без встроенного аккумулятора; - со встроенным аккумулятором | 3,5 4,3 |
| Время работы встроенного аккумулятора, часов, не менее | 4 |
| Параметры электропитания: - напряжение переменного тока, В - частота, Гц | 230±23 50±0,4 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели генератора в методом наклейки в соответствии с рисунком 1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Генератор сигналов | Сeyear 1433F | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 шт. |
приведены в п. 1.5 «Описание и работа изделия» руководства по эксплуатации.
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 09.11.2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
