| Номер в госреестре | 98285-26 |
| Наименование СИ | Генератор сигналов |
| Обозначение типа СИ | АР5011А |
| Изготовитель | «Keysight Technologies Switzerland S.A.» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генератор сигналов AP5011A (далее по тексту - генератор) предназначен для формирования стабильных по частоте и мощности сигналов.
Принцип работы генератора основан на синтезе синусоидального сигнала, источником опорной частоты для которого является стабильный по частоте внутренний термостатированный или внешний задающий генератор. В генераторе возможно генерирование как непрерывной синусоиды, так и сигналов с амплитудной, частотной, импульсной и фазовой модуляциями.
Конструктивно генератор выполнен в виде моноблока, управление обеспечивается с помощью наборных клавиш и волкодера, расположенных на лицевой панели, а также с помощью программного обеспечения (ПО) и персонального компьютера. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сведения об ошибках.
Генератор оснащен рядом опций:
опция 540 - частотный диапазон от 100 кГц до 40 ГГц;
опция LN1 - улучшенный фазовый шум;
опция PME - импульсная модуляция;
опция UNT - аналоговая модуляция;
опция 1E1 - механический ступенчатый аттенюатор до - 120 дБм.
Общий вид генератора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий генератор, нанесен на информационную табличку, размещенную на задней панели методом наклейки.
место нанесения знака поверки

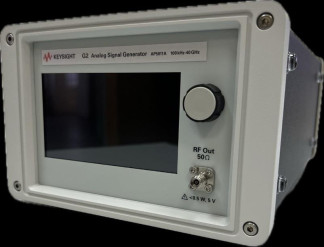

Рисунок 1 - Внешний вид генератора (вид спереди)
место пломбировки от несанкционированного доступа место нанесения заводского номера
Рисунок 2 - Внешний вид генератора (вид сзади)
Генератор сигналов имеет программное обеспечение.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик генератора сигналов AP5011A за пределы допускаемых значений.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AP5011A |
| Номер версии (идентификационный номер ПО) | V1.1.9 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, Гц: | от Г105 до 40М09 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала, не более | ±340-7 |
| Дискретность установки частоты, Гц | 0,001 |
| Диапазон установки уровня выходного сигнала, в диапазоне частот, дБм: - от 100 кГц до 10 МГц включ. - св. 10 МГц до 5 ГГц включ. - св. 5 до 20 ГГц включ. - св. 20 до 30 ГГц включ. - св. 30 до 40 ГГц включ. | от -120 до +21 от -120 до +23 от -120 до +20 от -120 до +15 от -120 до +12 |
| Пределы допускаемой абсолютной погрешности установки уровня выходной мощности в диапазоне уровней выходного сигнала, дБ: - от -15 до макс. значения - от -70 до -15 дБм - от -110 до -70 дБм | ±1,2 ±1,5 ±2,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 4 |
| Габаритные размеры, мм, не более | |
| - длина | 290 |
| - высота | 106 |
| - ширина | 172 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота, Гц | 50±1 |
| Потребляемая мощность, ГА. не более | 50 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность воздуха, %, не более | 80 |
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели генератора в методом наклейки в соответствии с рисунком 1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Генератор сигналов | AP5011A | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 шт. |
приведены в разделе 2 «Настройка и применение генератора по назначению» руководства по эксплуатации.
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 09.11.2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
