| Номер в госреестре | 98278-26 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | УСПД 3021 |
| Изготовитель | Общество с ограниченной ответственностью «Неро Электроникс» |
| Год регистрации | 2026 |
| Срок свидетельства | 12.11.2030 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных УСПД 3021 (далее - УСПД), в зависимости от исполнения, предназначены для измерения времени и синхронизации часов счетчиков электрической энергии, а также для сбора данных о потреблении ресурсов от счетчиков воды, газа, тепла, электрической энергии (далее - ПКУ), в том числе имеющих импульсные выходы (через специализированные радиомодемы), и передачи полученных данных по каналам связи различного вида на верхний уровень автоматизированных систем учета ресурсов.
Область применения - объекты промышленности, энергетики и жилищно-коммунального хозяйства.
УСПД, в зависимости от исполнения, имеют в своем составе следующие интерфейсы для обмена данными с ПКУ:
встроенное устройство радиосвязи малого радиуса действия (SRD), предназначено для приёма и передачи данных по радиоканалу, которое, в том числе, поддерживает протокол беспроводной передачи данных UNBp по СТБ 2686-2025. Устройство относится к неспецифическим радиосредствам, функционирующим в диапазоне частот 863,0-870,0 МГц с эффективной излучаемой мощностью сигнала не более 25 мВт, или 433,05-434,79 МГц с эффективной излучаемой мощностью сигнала не более 10 мВт;
PLC-модем, обеспечивающий обмен данными по проводной сети (технология Power Line Communication) в диапазоне частот 95-148,5 кГц при максимальном уровне выходного сигнала 116 дБ(мкВ);
интерфейс RS-485, предназначенный для проводного последовательного обмена данными с ПКУ.
УСПД, в зависимости от исполнения, имеют в своем составе следующие интерфейсы для обмена данными с верхним уровнем автоматизированных систем учета ресурсов:
Wi-Fi-интерфейс, обеспечивающий беспроводную передачу данных по локальной сети стандарта IEEE 802.11 b/g в диапазоне 2,4 ГГц;
Ethemet-интерфейс, реализующий проводное подключение со скоростью передачи данных до 100 Мбит/с;
радиоинтерфейс сотовой связи GPRS/EDGE/UMTS/LTE (далее - GSM), поддерживающий работу в сетях стандарта 2G/3G/4G.
—-~-.УСПД. в зависимости от используемых интерфейсов обмена данными с ПКУ и верхним уровнем, могут изготавливаться в нескольких исполнениях (см. Таблица 1).
Ведущий специалист по сертификации 000‘Неро Электронмкс* А.А.Чаяенко
Таблица 1 - Варианты исполнений УСПД
| Исполнения | Интерфейсы для обмена данными с ПКУ | Интерфейсы для обмена данными с верхним уровнем | Типы подключаемых ПКУ | Количество ПКУ, подключаемых к УСПД |
| УСПД 3021-01 | SRD (до 2 шт.), PLC, RS-485 (до 2 шт.) | GSM (до 2 шт.), Wi-Fi, Ethernet | Счетчики электрической энергии | до 1000 |
| УСПД 3021-02 | GSM (до 2 шт.), Ethernet | до 1000 | ||
| УСПД 3021-03 | GSM (до 2 шт.), Wi-Fi | до 1000 | ||
| УСПД 3021-04 | GSM, Wi-Fi, Ethernet | до 1000 | ||
| УСПД 3021-05 | GSM, Ethernet | до 1000 | ||
| УСПД 3021-06 | GSM, Wi-Fi | до 1000 | ||
| УСПД 3021-07 | SRD (до 3 шт.), PLC, RS-485 (до 2 шт.) | GSM (до 3 шт.), Wi-Fi, Ethernet (до 2 шт.) | Счетчики электрической энергии, воды, газа, тепла | до 40000 |
| УСПД 3021-08 | SRD (до 3 шт.), PLC, RS-485 (до 2 шт.) | GSM (до 3 шт.), Wi-Fi, Ethernet (до 2 шт.) | до 10000 |
Дата производства УСПД указана в последних шест и цифрах заводского номера, указанного на маркировочной табличке, в формате: «...ДДММГГ», где «ДД» - день производства УСПД, «ММ» - месяц производства УСПД, «ГГ» - год производства УСПД.
Для подключения к персональному компьютеру в режиме конфигурирования УСПД 3021-01 - УСПД 3021-06 имеют разъем microUSB.
Конструктивно корпус УСПД 3021-01 - УСПД 3021-06 состоит из трех частей: верхней, средней и нижней, В верхней части корпуса расположены: жидкокристаллический индикатор (ЖКИ) и индикатор подачи напряжения. В средней части корпуса расположен модуль связи, предназначенный для сбора, обработки, временного хранения и передачи данных коммерческого учёта по интерфейсам связи на верхний уровень автоматизированной системы учета ресурсов. В нижней части корпуса расположена клеммная колодка, предназначенная для подключения УСПД к сети питания, а также контакты для проверки суточного хода часов и подключения интерфейсов RS-485.
Исполнения УСПД 3021-07, УСПД 3021-08 представляют собой шкаф с кабельными гермовводами. Внутри шкафа могут быть установлены:
радиомодем 2575 (для УСПД 3021-07), радиомодем 2577 (для УСПД 3021-08);
УСПД 3021-01 - УСПД 3021-06 (в зависимости от требуемых интерфейсов связи для обмена данными с верхним уровнем автоматизированных систем учета ресурсов);
РОЕ-инжектор;
автоматические выключатели;
розетка для подключения РОЕ-инжектора;
преобразователь напряжения питания (опционально);
рфейсные антенны (опционально);
вспомогательное оборудование (опционально).
Ведущий специалист по сертификации ООО‘Неро электроникс» X.А.Чхленко
УСПД выполняют следующие основные функции:
измерение времени;
синхронизация времени УСПД с сервером точного времени;
синхронизация текущего времени в ПКУ (для счетчиков электрической энергии);
управление изменяемыми параметрами ПКУ (для счетчиков электрической энергии);
сбор данных и диагностической информации с ПКУ;
временное хранение собранной информации в энергонезависимой памяти;
передача собранной информации автоматически по расписанию или по запросу на верхний уровень автоматизированной системы учета ресурсов.
Исполнения УСПД 3021-07, УСПД 3021-08 дополнительно имеют GNSS-приемник (входит в состав радиомодемов 2575, 2577) для определения интервалов времени и геолокации расположения УСПД.
Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование УСПД и является метрологически значимым. Доступ к изменению параметров встроенного ПО УСПД по интерфейсам связи защищён паролем.

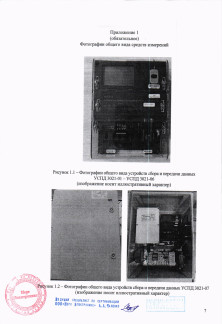

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена
в приложении 3.
Обязательные метрологические требования: представлены в таблице 2.
Таблица 2
| Наименование | Значение |
| Пределы допускаемой основной абсолютной погрешности суточного хода встроенных часов, с/сут | ±1,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Таблица 3
| ж 1 1 | Наименование | Значение |
| Периоды автоматического опроса ПКУ | 15; 30; 60 мин; 1; 2; 4; 8 ч; 1 сут; 1 мес | |
| Встроенные интерфейсы связи (в зависимости от исполнения) | RS-485, PLC, SRD, GSM, GNSS, microUSB, Wi-Fi, Ethernet | |
| Время установления рабочего режима, мин, не более | 15 | |
| Диапазон напряжений питания от источника переменного тока номинальной частотой 50 Гц, В | от 184,0 до 264,5 | |
| Потребляемая сила тока, А, не более: УСЦД 3021-01 - УСПД 3021 -06 УСФЙ021-07, УСПД 3021-08 | 0,2 1,0 | |
| Диапазон температуры окружающего воздуха, соответствующий нормальным условиям, °C | от 15 до 25 | |
| . ППЛУ1!,ИЙ СПЕЦИАЛИСТ ПО СЕРТИФИКАЦИИ /7 000*НЗРО Электронике» А.А.Чаленко | ||
Окончание таблицы 3
| Наименование | Значение |
| Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность окружающего воздуха при 35 °C, %, не более | от минус 40 до плюс 70 до 98 % |
| Пределы допускаемой дополнительной абсолютной погрешности суточного хода встроенных часов при изменении температуры окружающей среды от нормальных условий на 1 °C в диапазоне рабочих условий, с/сут | ±0,2 |
| Сохранение хода часов, архива данных и ведение календаря при отключении напряжения питания, лет, не менее | 10 |
| Габаритные размеры, мм, не более: УСПД 3021-01 - УСПД 3021 -06 УСПД 3021-07, УСПД 3021-08 | 241x176x77 700x500x300 |
| Масса, кг, не более: УСПД 3021-01 - УСПД 3021-06 УСПД 3021-07, УСПД 3021-08 | 1,9 8,0 |
| Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015: УСПД 3021-01 - УСПД 3021-06 УСПД 3021-07, УСПД 3021-08 | IP51 IP54 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Средний срок службы УСПД, лет, не менее | 10 |
Таблица 4
| Наименование | Кол-во | Примечание |
| Устройство сбора и передачи данных | 1 | Исполнение определяется при заказе |
| Элемент питания | 1 | В составе изделия |
| Внешняя антенна | 1-5 | Количество зависит от исполнения и определяется заказом |
| Формуляр | 1 | |
| Руководство по эксплуатации | 1 | Предоставляется по запросу в электронном виде |
| Упаковка (индивидуальная)1,2 | 1 | |
| Примечания: 1 Не предоставляются в поверку. 2 По требованию заказчика допускается отгрузка УСПД в транспортной таре. | ||
ср
нанесения знака утверждения типа средств измерений: знак утверждения типа измерений наносится на лицевую панель УСПД и на титульный лист
Ведущий специалист по сертификации ООО«Неро Электроникс» А. А.Чаленко Поверка осуществляется по МРБ МП.4431-2025 «Система обеспечения единства измерений Республики Беларусь. Устройства сбора и передачи данных УСПД 3021. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 808001034.025-2025 «Устройства сбора и передачи данных УСПД 3021. Технические условия»;
Технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
Технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
Технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ТР 2018/024/В Y);
методику поверки:
МРБ МП.4431-2025 «Система обеспечения единства измерений Республики Беларусь. Устройства сбора и передачи данных УСПД 3021. Методика поверки».
Перечень средств поверки: представлен в таблице 5.
Таблица 5__________________________________________________________________________
_________________ Наименование и тип средств поверки_____________________
Гигрометр психрометрический ВИТ-1________________________________________
Частотомер электронно-счетный 43-84__
Примечание - допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 6.
Таблица 6
| Идентификационные данные | Значение |
| Номер версии (идентификационный номер ПО), не ниже | 1.109.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 6F3A58D79456B7C6A5F3696B64944329 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
| Примечание - допускается применение более поздних версий программного обеспечения, при условии, что, цифровой идентификатор ПО (контрольная сумма) останется без изменений. | |
Заключение о соответствии утвержденного типа средств измерений требованиям
технических нормативных правовых актов и/или технической документации производителя: Устройства сбора и передачи данных УСПД 3021 соответствуют иям технических условий ТУ BY 808001034.025-2025, ТР ТС 004/2011, 0/2011, ТР 2018/024/ВY.
ВЕДУЩИЙ СПЕЦИАЛИСТ ПО СЕРТИФИКАЦИИ 000*Не?о электронике» А.А.Чаленко
