| Номер в госреестре | 98258-26 |
| Наименование СИ | Индикаторы локальные |
| Обозначение типа СИ | HSX-1 |
| Изготовитель | Beijing Far East Instrument Co., Ltd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы локальные HSX-1 (далее по тексту - приборы) предназначены для измерений и аналогово-цифрового преобразования (АЦП) сигналов в виде силы постоянного тока, поступающих от первичных преобразователей (датчиков) различных физических величин.
Принцип действия приборов основан на измерении и преобразовании унифицированного сигнала силы постоянного тока, получаемого от датчиков измерений различных физических величин, в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на встроенном цифровом жидкокристаллическом дисплее.
Приборы конструктивно выполнены в металлическом корпусе цилиндрической формы. На лицевой стороне прибора под защитной крышкой со смотровым окном размещен дисплейный модуль с кнопками управления. На оборотной стороне корпуса под защитной крышкой размещены клеммы для подключения питания и первичных преобразователей. На боковых сторонах приборов расположены 2 ввода/вывода, которые используются для подключения первичного преобразователя и кабеля питания. На нижней панели корпуса прибора расположен установочный винт. Внутри корпуса приборов размещены печатные платы с элементами электрической схемы.
К приборам данного типа относятся индикаторы локальные HSX-1 в количестве 37 штук с заводскими номерами: 01202304029, 01202304061, 01202304087, 01202304110, 01202304145, 01202304170, 01202304043, 01202304068, 01202304090, 01202304113, 01202304146, 01202304172, 01202304044, 01202304070, 01202304094, 01202304114, 01202304147, 01202304045, 01202304073, 01202304095, 01202304120, 01202304151, 01202304049, 01202304074, 01202304102, 01202304127, 01202304154, 01202304052, 01202304081, 01202304103, 01202304128, 01202304158, 01202304056, 01202304084, 01202304107, 01202304135, 01202304163.
На производственных объектах данные приборы применяются в качестве локальных (по месту установки) индикаторов для мониторинга состояния текущих процессов.

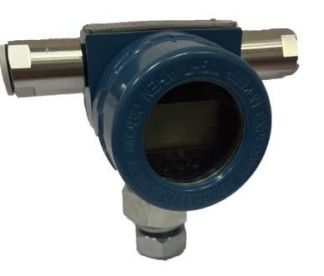

Общий вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид приборов с указанием места нанесения заводского номера
Пломбирование приборов не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на металлической табличке, прикрепленной к верхней панели прибора. Конструкция приборов не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса прибора, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - недоступны.
Метрологические и технические характеристики приборов приведены в таблицах 1 и 2.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Диапазон индикации выходного цифрового сигнала | от -9999 до 99999 |
| Значение единицы младшего разряда: | |
| - при значениях от -0,9999 до 9,9999 | 0,0001 |
| - при значениях от -9,999 до -1,000 и от 10,000 до 99,999 | 0,001 |
| - при значениях от -99,99 до -10,00 и от 100,00 до 999,99 | 0,01 |
| - при значениях от -999,9 до -100,0 и от 1000,0 до 9999,9 | 0,1 |
| - при значениях от -9999 до -1000 и от 10000 до 99999 | 1 |
П Продолжение таблицы 1
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % | ±0,25 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от температуры +20±5 °С в пределах рабочих температур, % (от диапазона измерений)/10 °С | ±0,02 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 24 |
| Габаритные размеры (ДхШхВ), мм, не более | 157x111x125 |
| Масса преобразователя, кг, не более | 2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более | от -40 до +60 90 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP67 |
| Маркировка взрывозащиты | 0Ex ia IIC T6 Ga X |
наносится на титульный лист Руководства по эксплуатации типографским способом.
аблица 3
| Наименование | Обозначение | Количество |
| Индикатор локальный | HSX-1 | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А».
