| Номер в госреестре | 98250-26 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | SH-TOC |
| Изготовитель | Lanzhou Shihua Analytical Technology Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 13.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода SH-TOC (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации общего органического углерода в питьевой, природной (поверхностной, минеральной), технологической и очищенной сточной воде.
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде. Под воздействием ультрафиолетового света добавленные в пробу окислители генерируют гидроксильные радикалы и другие активные промежуточные продукты. Свободные радикалы вступают в реакцию с органическим углеродом в пробе, превращая его в диоксид углерода, массовую концентрацию которого измеряют методом недисперсионной инфракрасной спектрометрии (NDIR). Содержание общего органического углерода в пробе пропорционально интенсивности поглощения ИК-излучения.
Конструктивно анализаторы представляют собой промышленные стационарные автоматизированные приборы, состоящие из взрывозащищенного корпуса с дисплеем. Внутри корпуса размещен блок отбора пробы из потока, ее подачи и подготовки к измерениям, блок подготовки газа-носителя, блок реактора и блок детектора.
Результаты измерений выводятся на дисплей на передней панели анализаторов.

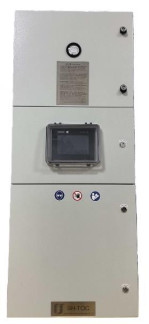

Общий вид анализаторов представлен на рисунке 1.
На боковой панели анализаторов расположена маркировочная табличка, которая содержит сведения о заводском номере, дате выпуска и маркировке взрывозащиты. Формат заводского номера - буквенно-цифровой, состоящий из латинских букв и арабских цифр. Информация на маркировочную табличку наносится методом лазерной печати. Маркировочная табличка анализаторов приведена на рисунке 2.
Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
Место нанесения маркировочной таблички (сбоку)
Рисунок 1 - Общий вид анализаторов
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Маркировочная табличка
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTP700 Unified Comfort |
| Номер версии (идентификационный номер ПО), не ниже | V.18.00.00.01 |
Метрологические характеристики анализаторов представлены в таблице 2, технические характеристики представлены в таблице 3, показатели надежности представлены в таблице 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации общего органического углерода в воде, мг/дм3 | от 0,10 до 1,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода в воде, % | ±10 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 550 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±10 % 50 |
| Масса, кг, не более | 75 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 700x400x1500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа | от -20 до +40 90 от 84 до 106,7 |
| Маркировка взрывозащиты | 2Ex pzc IIC T4 Gc X |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP65 |
| Выходные сигналы, мА | от 4 до 20 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 8000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку методом лазерной печати.
Таблица 5 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор общего органического углерода | SH-TOC | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Анализаторы общего органического углерода SH-TOC. Руководство по эксплуатации», раздел 7 «Как работать с SH-TOC».
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Стандарт предприятия Lanzhou Shihua Analytical Technology Co., Ltd.
