| Номер в госреестре | 98242-26 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-14 |
| Изготовитель | Общество с ограниченной ответственностью «Анжерская нефтегазовая компания» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-14 (далее - резервуар) предназначен для измерений объема нефти (нефтепродукта), а также для её приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью (нефтепродуктом) до определенного уровня, соответствующего объему нефти согласно градуировочной таблице резервуара.
Резервуар представляет собой закрытый горизонтальный цилиндрический сосуд с усечено-коническими днищами, оснащенный люками и приемо-раздаточными устройствами. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные устройства. Резервуар оборудован съемным козырьком над насосным агрегатом для защиты его от атмосферных осадков. Расположение резервуара подземное.
Резервуар с заводским №ЕП-2 расположен на территории ООО «АНГК», Россия, Кемеровская область - Кузбасс, г. Анжеро -Судженск, п/р район промплощадки Яйского НПЗ.
Общий вид резервуара на месте эксплуатации представлен на рисунке 1. Эскиз резервуара на рисунке 2.

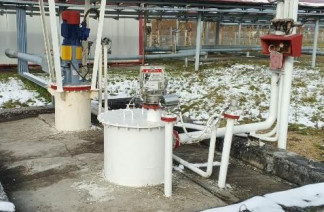

Рисунок 1 - Резервуар на месте эксплуатации
Рисунок 2 - Эскиз резервуара
Заводской номер в виде буквенно-цифрового обозначения нанесен фотохимическим способом на маркировочную табличку вблизи люка резервуара и печатным способом в паспорт на резервуар.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке (при наличии), в градуировочную таблицу.
Пломбирование резервуара не предусмотрено.
Маркировочная табличка резервуара содержит следующую информацию:
- наименование предприятия-изготовителя;
- условное обозначение резервуара;
- номинальная вместимость;
- заводской номер;
- год изготовления.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 14 |
| Пределы допускаемой относительной погрешности определения вместимости, % (объемный метод) | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - рабочая температура среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-14 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Измерение объема жидкости в резервуаре» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
