| Номер в госреестре | 98233-26 |
| Наименование СИ | Колбы мерные |
| Обозначение типа СИ | МАНКОР |
| Изготовитель | Производственная площадка: JIANGSU HUAOU GLASS CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 10.04.2031 |
| Описание типа | скачать |
| Методика поверки | скачать |
Колбы мерные МАНКОР (далее - колбы) предназначены для измерений объема жидкости.
Принцип действия колб основан на измерении объема при заполнении колб жидкостью до отметки номинальной вместимости, нанесенной на горловину колб. Измерение объема происходит по нижнему краю мениска.
Конструктивно колбы представляют собой стеклянную емкость со слегка вогнутым дном, грушевидным основанием и длинной узкой цилиндрической горловиной, на которую нанесена отметка номинальной вместимости колб. В зависимости от исполнения колбы могут изготавливаться как без пробок, так и с пришлифованными или пластмассовыми пробками. Колбы являются вымеряемыми на наливной объем. Стандартной температурой, при которой нормированы значения номинальной вместимости, является температура плюс 20 °С. Колбы отградуированы по нижнему краю мениска. Класс точности колб - 1 и 2.
Колбы выпускаются в исполнениях, отличающихся габаритными размерами, значениями номинальной вместимости и пределами допускаемой абсолютной погрешности номинальной вместимости. Структура условного обозначения исполнений колб представлена на рисунке 1.
A - B - С
।-----Класс точности: 1; 2
Номинальная вместимость, см3:
5; 10; 25; 50; 100; 200; 250; 500; 1000; 2000
------------------Исполнение по ГОСТ 1770-74:
1 - с одной отметкой и без пробки
2 - с одной отметкой и пришлифованной пробкой
2 а - с одной отметкой и пластмассовой пробкой
Рисунок 1 - Структура условного обозначения колб
Заводской номер наносится на цилиндрическую горловину колбы методом лазерной гравировки в виде цифрового кода.

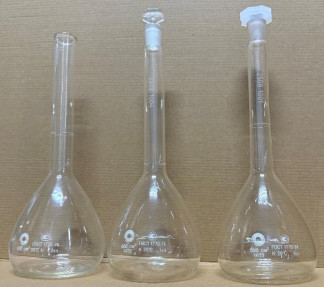

Общий вид колб с указанием мест нанесения знака утверждения типа и заводского номера, товарного знака изготовителя (МАНКОР) представлен на рисунке 2. Место нанесения и внешний вид товарного знака соответствуют представленному на рисунке 1 и неизменны. Нанесение знака поверки на колбы не предусмотрено. Пломбирование колб не предусмотрено.
Место нанесения заводского номера
Место нанесения товарного знака
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид колб с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические и технические характеристики колб исполнений 1, 2, 2а
| Наименование характеристики | Значение для исполнений | |||||||||
| 1-5-1 1-5-2 2-5-1 2-5-2 2а-5-1 2а-5-2 | 1-10-1 1-10-2 2-10-1 2-10-2 2а-10-1 2а-10-2 | 1-25-1 1-25-2 2-25-1 2-25-2 2а-25-1 2а-25-2 | 1-50-1 1-50-2 2-50-1 2-50-2 2а-50-1 2а-50-2 | 1-100-1 1-100-2 2-100-1 2-100-2 2а-100-1 2а-100-2 | 1-200-1 1-200-2 2-200-1 2-200-2 2а-200-1 2а-200-2 | 1-250-1 1-250-2 2-250-1 2-250-2 2а-250-1 2а-250-2 | 1-500-1 1-500-2 2-500-1 2-500-2 2а-500-1 2а-500-2 | 1-1000-1 1-1000-2 2-1000-1 2-1000-2 2-1000-1 2а-1000-2 | 1-2000-1 1-2000-2 2-2000-1 2-2000-2 2а-2000-1 2а-2000-2 | |
| Номинальная вместимость, см3 | 5 | 10 | 25 | 50 | 100 | 200 | 250 | 500 | 1000 | 2000 |
| Пределы допускаемой абсолютной погрешности номинальной вместимости, см3: - для колб 1 класса точности - для колб 2 класса точности | ±0,025 ±0,05 | ±0,025 ±0,05 | ±0,04 ±0,08 | ±0,06 ±0,12 | ±0,10 ±0,20 | ±0,15 ±0,30 | ±0,15 ±0,30 | ±0,25 ±0,50 | ±0,40 ±0,80 | ±0,60 ±1,20 |
| Габаритные размеры, мм: - высота H - диаметр основания D | 70 22 | 90 27 | 110 40 | 140 50 | 170 60 | 210 75 | 220 80 | 260 100 | 300 125 | 370 160 |
| Обозначение конуса по ГОСТ 8682-93 | 7/16 | 7/16 | 7/16 или 10/19 | 10/19 или 12/21 | 10/19 или 12/21 | 14/23 | 14/23 | 14/23 или 19/26 | 19/26 или 24/29 | 24/29 или 29/32 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +35 от 30 до 80 от 84 до 106 | |||||||||
Примечание - Пределы допускаемой абсолютной погрешности номинальной вместимости нормированы при температуре +20 °С.
наносится на паспорт типографским способом и на колбу любым технологическим способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колба мерная | МАНКОР | 1 шт. |
| Пробка | - | 1 шт.* |
| Паспорт | - | 1 экз.** |
| Коробка упаковочная | - | 1 шт. |
| * Для исполнений 2, 2а. * * На партию, поставляемую в один адрес. | ||
приведены в разделе 2 «Основные метрологические и технические характеристики» паспорта.
Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».
