| Номер в госреестре | 98226-26 |
| Наименование СИ | Датчики крутящего момента силы |
| Обозначение типа СИ | MEC118-5000 |
| Изготовитель | Общество с ограниченной ответственностью «МЕС-РУС» |
| Год регистрации | 2026 |
| Срок свидетельства | 08.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики крутящего момента силы MEC118-5000 (далее - датчики) предназначены для измерений крутящего момента силы устройств таких как двигатели, вентиляторы, водяные насосы, клапаны, нефтяное оборудование, испытания машин, сельскохозяйственной, смесительной, буровой техники.
Принцип действия датчиков крутящего момента силы MEC118-5000 основан на измерении электрического сигнала тензорезисторов, расположенных в первичном измерительном преобразователе (роторе). Тензорезисторы соединены между собой в мостовую схему. Выходной сигнал мостовой схемы, пропорциональный приложенному крутящему моменты силы, усиливается, далее бесконтактным способом через воздушный трансформатор передается в электрическую схему неподвижной части (статор). Полученный сигнал поступает на вторичный преобразователь, который преобразует его в электрический сигнал пропорционально действующей нагрузке.
Основными компонентами датчиков являются: подвижная часть (ротор), неподвижная часть (статор) и вторичный преобразователь.
На корпусе ротора, закреплены вторичная катушка воздушного трансформатора питания, мостовая схема тензорезисторов для измерения крутящего момента, электронный усилитель разбаланса тензомоста с преобразователем напряжения в частоту, передатчик для передачи измеренных значений, катушка передающей антенны и фланцы для сочленения привода и нагрузочного устройства. Упругая деформация, вызванная воздействием привода на тормозное устройство, измеряется тензомостом и преобразуется в частоту пропорциональную величине крутящего момента. Частота поступает на вход передатчика и далее с выхода передатчика на катушку передающей антенны.
На корпусе статора смонтированы первичная катушка трансформатора питания и катушка приёмной антенны. Внутри корпуса статора размещены приемник сигнала передатчика, и преобразователь постоянного тока в переменный подключенный к первичной катушке трансформатора питания электронного оборудования ротора.
Структура заводского номера датчиков:
МЕС118-5000-ХХХ,
где ХХХ - изменяемая часть заводского номера.
Датчики могут использоваться как для статических, так и для динамических измерений.
В процессе эксплуатации датчики не предусматривают внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса датчиков не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер датчиков в буквенно-цифровом формате указывается на опоре датчика, а также на вторичном преобразователе датчика методом печати на маркировочной наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.

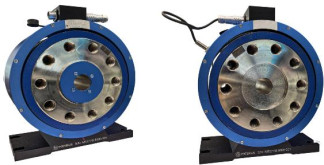

Общий вид датчиков крутящего момента силы MEC118-5000 представлен на рисунке 1.
Общий вид маркировочной наклейке представлен на рисунке 2.
Общий вид вторичного преобразователя с местом нанесения маркировочной наклейки на рисунке 3.
Место указания заводского номера
Рисунок 1 - Общий вид датчиков крутящего момента силы MEC118-5000
Диапазон измерений: 10 - 5000 Н*м;
Выходной сигнал: 4-20 мА;
Напряжение питания: 24 В;
Рабочий диапазон: 20 - 5000 об/мин;
Дата изготовления: Январь 2025 г.
S/N: МЕС118-5000-001
Место указания заводского номера
Рисунок 2 - Общий вид маркировочной наклейки
Место нанесения маркировочной наклейки
ООО «МЕС-РУС»
ДАТЧИК КРУТЯЩЕГО МОМЕНТА СИЛЫ МЕС118-5000
Диапазон измерений: 10 - 5000 Н*м;
Выходной сигнал: 4 - 20 мА;
Напряжение питания: 24 В;
Рабочий диапазон: 20-5000 об/мин;
Дата изготовления: Январь 2025 г.
S/N: МЕС118-5000-001
Рисунок 3 - Общий вид вторичного преобразователя с местом нанесения маркировочной наклейки
Таблица 1 - Метрологические характеристики
| Диапазон измерений крутящего момента силы по часовой и против часовой стрелки, Н^м | Выходной сигнал, мА | Пределы допускаемой относительной погрешности измерений крутящего момента силы по часовой и против часовой стрелки, % |
| от 10 до 5000 | от 4 до 20 | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры датчика (ДлинахШиринахВысота), мм, не более | 300x200x300 |
| Масса датчика, кг, не более | 27 |
| Параметры электрического питания: - напряжение питания постоянного тока, В | 24 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % не более | от +15 до +35 80 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 100 000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик крутящего момента силы | MEC118-5000 | 1 шт. |
| Кабель подключения с блоком преобразователя сигналов (5 метров) | - | 1 шт. |
| Руководство по эксплуатации. | - | 1 экз. |
| Методика поверки | - | По заказу |
| Упаковка короб картонный | - | 1 шт. |
приведены в разделе 7 Датчики крутящего момента силы MEC118-5000. Руководство по эксплуатации.
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152;
Датчики крутящего момента силы МЕС118-5000. ТУ 26.51.64-001-98128683-2024
