| Номер в госреестре | 98225-26 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Резервуар представляет собой установленный на железобетонном фундаменте вертикальный стальной сосуд цилиндрической формы со стационарной крышей, оборудованной площадками и ограждениями. Днище резервуара гидроизолировано. Корпус резервуара сварной, состоит из 12 поясов, на первом поясе имеются люки-лазы для доступа внутрь резервуара при проведении зачистки и обслуживания и зачистное устройство. Резервуар оборудован лестницей для доступа на крышу, приемно-раздаточными патрубками с установленной на них запорной арматурой, установленными на крыше замерным и световыми люками, предохранительными и дыхательными клапанами, заземляющим устройством. На крыше резервуара предусмотрены также места установки средств измерений и контроля уровня нефтепродукта в резервуаре.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки.
К данному типу средства измерений относится резервуар с заводским номером 5.
Нанесение знака поверки на резервуар не предусмотрено.

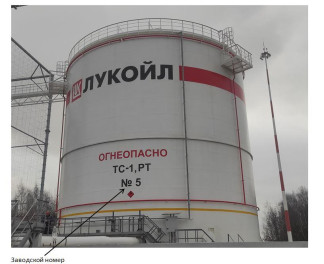

Заводской номер, идентифицирующий средство измерений, имеет цифровое обозначение и нанесен на корпус резервуара методом трафаретной печати в месте, указанном на рисунке 1.
Общий вид резервуара приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование резервуара не предусмотрено.
Таблица 1 - Метрологические характеристики
| Характеристика резервуара | Значение |
| Номинальная вместимость резервуара при температуре 20 °С, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,1 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 20 °С, %, не более | от -43 до +38 90 |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 | 1 шт. |
| Технический паспорт | - | 1 экз. |
приведены в главе 1.7 «Основные сведения об изделии» технического паспорта.
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
