| Номер в госреестре | 98224-26 |
| Наименование СИ | Расходомеры массовые кориолисовые |
| Обозначение типа СИ | ГИП-2200 |
| Изготовитель | Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ» |
| Год регистрации | 2026 |
| Срок свидетельства | 08.04.2031 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые кориолисовые ГИП-2200 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, температуры жидкости и газа, а также плотности жидкости.
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и вторичного преобразователя (далее - ВП). ППР представляет собой измерительную камеру с подводящим и отводящим патрубками или фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две изогнутые измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита.
Сигналы с ППР и термометра сопротивления поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS-485 (RTU Modbus, Profibus), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП может жестко крепится на датчике (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры имеют следующие варианты присоединения к трубопроводу:
- фланцевое;
- резьбовое;
- специальное «гигиеническое» присоединение.
- по спецзаказу доступны другие типы присоединений.
Расходомеры выпускаются в модификациях: U, V, T, которые отличаются друг от друга внешним видом и формой трубок ППР.
Структура условного обозначения расходомеров:
Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-Х15-Х16-Х17-Х18/Х19 - ТУ 26.51.52-098
72453807-2025, где
Xi - тип: ГИП-2200;
X - обозначение модификации (U, V, T), диаметр условный (ДУ);
Хз — Змж / 5мг;
Х4 - рабочая температура измеряемой среды;
Х5 - максимальное рабочее давление;
X6 - материал проточной части;
X7 - присоединение к процессу;
Х8 - исполнение фланца;
X9 - материал корпуса ППР;
X10 - исполнение ВП;
X11 - температура эксплуатации ВП, °С;
X12 - выходной сигнал;
X13 - метрологический сертификат;
X14 - материал корпуса ВП и отверстий под кабельный ввод;
X15 - напряжение питания, В;
X16 - исполнение;
X17 - степень защиты;
X18 - количество и тип присоединительной арматуры (если применимо);
X19 - опции, аксессуары, исполнения.
Общий вид расходомеров представлен на рисунке 1.
Серийный номер расходомеров наносится на маркировочную табличку в цифровом формате методом гравировки в соответствии с рисунком 2.
б)
в)

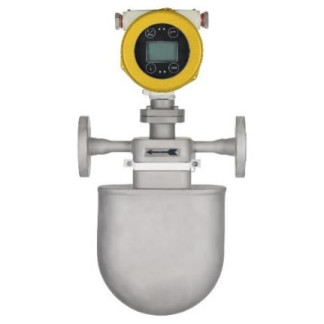

Рисунок 1 - Общий вид расходомеров массовых ГИП-2200: а) интегральное и раздельное исполнение модификации U; б) интегральное и раздельное исполнение модификации V; в) интегральное и раздельное исполнение модификации T
Полное наименование в соответствии со структурой условного обозначения
ГИП-2200-ХХХХ
Ех-маркиробка
Un: XX В
Та: -XX... +ХХ °C
Рабочее Р: XX МПа
бмж / бмг: ±0,ХХ % / ±Х,ХХ % Диапазон расхода: ХХ-ХХ кг/ч Вых. сигнал: ХХХХХХХ
IP
Др: Х,ХХ кг/м3
Место нанесения
ЕАЗС РЦГЪЖХХХХ.В.0ХХХХ/25
А открывать, отключив от сети
Техническая гиЗДадржка +7 800 100 100 4
знака утверждения типа
Место нанесения серийного номера
Рисунок 2 - Место нанесения знака утверждения типа и серийного номера
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память ВП предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность и температуру. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый выходы.
Программное обеспечение не удаляемое, отсутствуют средства и пользовательская оболочка для программирования или изменения метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CMF_SmartGoreltex |
| Номер версии (идентификационный номер) ПО | V91-XX-XX-XYX |
| Обозначение «X» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО Обозначение «Y» может принимать значение от A до Z и не относится к метрологически значимой части ПО | |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении массового расхода (массы) жидкости, Змж1) 2), % | ±0,15; ±0,2 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) жидкости, 8vж, % | ±(Змж+0,1) |
| Пределы допускаемой относительной погрешности при измерении массового расхода (массы) газов, Змг2), % | ±0,5; ±0,75, ±1,0 |
| Диапазон измерений плотности жидкости, кг/м3 | от 650 до 2000 |
| Пределы допускаемой абсолютной погрешности, измерений плотности жидкости, Ар2), кг/м3 | ±2,0; ±5,0 |
| Диапазон измерений температуры измеряемой среды, °С 2) | от -196 до +389 |
| Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, АТ, °С | ±(1+0,0005ltl3)) |
| 1) Указаны значения при динамическом диапазоне 1:10. При массовом расходе выходящим за пределы динамического диапазона 1:10, пределы допускаемой относительной погрешности при измерении массового расхода (массы) жидкости рассчитываются по формуле ±(Змж+^мжУ 100); где Z - стабильность нуля, кг/ч; Ом-ж - значение массового расхода жидкости, кг/ч. 2) В зависимости от модификации и исполнения расходомера конкретные значения указываются в паспорте и/или на маркировочной табличке. 3) t - температура измеряемой среды, °С. | |
Таблица 3 - Максимальное значения расхода жидкости и стабильность нуля
| Модификация | ДУ | Максимальное давление измеряемой среды, МПа, не более1) | Максимальный массовый расход жидкости, кг/ч | Максимальный объемный расход жидкости, м3/ч | Стабильность нуля, Z, кг/ч |
| ГИП-2200—и003 | 3 | 40,0 | 40 | 40 | ±0,012 |
| ГИП-2200—и006 | 6 | 100 | 100 | ±0,03 | |
| ГИП-2200—и008 | 8 | 200 | 200 | ±0,06 | |
| ГИП-2200—и010 | 10 | 500 | 500 | ±0,15 | |
| ГИП-2200—и015 | 15 | 1500 | 1500 | ±0,45 | |
| ГИП-2200—и020 | 20 | 3000 | 3000 | ±0,9 | |
| ГИП-2200—и025 | 25 | 10000 | 10000 | ±3,0 | |
| ГИП-2200—и040 | 40 | 20000 | 20000 | ±6,0 | |
| ГИП-2200—и050 | 50 | 30000 | 30000 | ±9,0 | |
| ГИП-2200—и065 | 65 | 50000 | 50000 | ±15,0 | |
| ГИП-2200—и080 | 80 | 100000 | 100000 | ±30,0 | |
| ГИП-2200-Ш00 | 100 | 150000 | 150000 | ±45,0 | |
| ГИП-2200-Ш25 | 125 | 200000 | 200000 | ±60,0 | |
| ГИП-2200-Ш50 | 150 | 500000 | 500000 | ±150,0 | |
| ГИП-2200—и200 | 200 | 700000 | 700000 | ±210,0 | |
| ГИП-2200—и250 | 250 | 800000 | 800000 | ±240,0 | |
| ГИП-2200—и300 | 300 | 1500000 | 1500000 | ±450,0 | |
| ГИП-2200-VOlO | 10 | 1000 | 1000 | ±0,3 | |
| ГИП-2200^015 | 15 | 3500 | 3500 | ±1,05 | |
| ГИП-2200^020 | 20 | 5500 | 5500 | ±1,65 | |
| ГИП-2200^025 | 25 | 20000 | 20000 | ±6,0 | |
| ГИП-2200^040 | 40 | 22000 | 22000 | ±6,6 | |
| ГИП-2200^050 | 50 | 40000 | 40000 | ±12,0 | |
| ГИП-2200^065 | 65 | 50000 | 50000 | ±15,0 | |
| ГИП-2200^080 | 80 | 100000 | 100000 | ±30,0 | |
| ГИП-2200-VlOO | 100 | 200000 | 200000 | ±60,0 | |
| ГИП-2200^125 | 125 | 300000 | 300000 | ±90,0 | |
| ГИП-2200^150 | 150 | 500000 | 500000 | ±150,0 | |
| ГИП-2200^200 | 200 | 700000 | 700000 | ±210,0 | |
| ГИП-2200^250 | 250 | 800000 | 800000 | ±240,0 | |
| ГИП-2200^300 | 300 | 1500000 | 1500000 | ±450,0 | |
| ГИП-2200-Т010 | 10 | 4,0 | 1500 | 1500 | ±0,45 |
| ГИП-2200-Т015 | 15 | 3000 | 3000 | ±0,9 | |
| ГИП-2200-Т020 | 20 | 7000 | 7000 | ±2,1 | |
| ГИП-2200-Т025 | 25 | 13000 | 13000 | ±3,9 |
Таблица 4 - Диапазон массового расхода газа и стабильность нуля
| ДУ | Диапазон массового расхода газа, кг/ч | Стабильность нуля, Z, кг/ч | |
| Минимальный | Максимальный | ||
| 3 | 1 | 15 | ±0,015 |
| 6 | 3 | 65 | ±0,055 |
| 8 | 10 | 180 | ±0,36 |
| 10 | 20 | 500 | ±0,5 |
| 15 | 32 | 800 | ±0,8 |
| 20 | 80 | 2000 | ±2,0 |
| 25 | 140 | 3500 | ±3,5 |
| 40 | 240 | 6000 | ±6,0 |
| 50 | 360 | 9000 | ±9,0 |
| 65 | 720 | 18000 | ±18,0 |
| 80 | 1000 | 25000 | ±25,0 |
| 100 | 2000 | 50000 | ±50,0 |
| 125 | 2900 | 73000 | ±73,0 |
| 150 | 3800 | 95000 | ±95,0 |
| 200 | 5200 | 130000 | ±130,0 |
| 250 | 8000 | 200000 | ±200,0 |
| 300 | 14000 | 350000 | ±350,0 |
Значения расходов указаны для воздуха при стандартных условиях.
аблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжения электропитания, В: - для цепей постоянного тока - для цепей переменного тока | от 18 до 30 от 99 до 250 |
| Потребляемая мощность, Вт (В^А), не более | 25 |
| Выходные сигналы - частотно-импульсный, Гц - унифицированный сигнал постоянного тока, мА1) - цифровой | от 0 до 10 000 от 4 до 20 HART, RS-485 (RTU Modbus, Profibus) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа | от -50 до +80 95 от 84,0 до 106,7 |
| Ex-маркировка | 1Ex db ib IIC T6...T1 Gb X Ex tb IIIC T79°C.T400°C Db X |
| Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-20152) | IP66, IP66/IP67, IP66/IP68 |
| 1) Использовать только при технологических операциях. 2) В зависимости от модификации и исполнения расходомера конкретные значения указываются в паспорте и на маркировочной табличке. | |
аблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 87600 |
| Средний срок службы, лет | 12 |
наносится на маркировочную табличку методом гравировки в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
аблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер массовый кориолисовый | ГИП-2200 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | ЛГСА.407371.185РЭ | 1 экз. |
приведены в п. 1.1 руководства по эксплуатации на расходомеры массовые кориолисовые ГИП-2200. ЛГСА.407371.185РЭ.
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ТУ 26.51.52-098-72453807-2025. Расходомеры массовые кориолисовые ГИП-2200. Технические условия
