| Номер в госреестре | 98223-26 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | АkmeTech AT4025 |
| Изготовитель | Акционерное общество «Акметрон» |
| Год регистрации | 2026 |
| Срок свидетельства | 08.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра AkmeTech AT4025 (далее - анализаторы) предназначены для измерений и визуального контроля параметров радиотехнических сигналов в полосе частот.
Конструктивно анализаторы выполнены в виде портативного моноблочного прибора, оснащенного цветным сенсорным экраном.
На передней панели анализаторов расположены функциональная кнопка включения/выключения/сброса параметров, светочувствительный датчик, динамик. На верхней панели расположены радиочастотный вход (тип N «розетка» для модификаций AT4025A, AT4025B, AT4025D или 3,5 мм «вилка» для модификации AT4025E, или 2,4 мм «вилка» для модификаций AT4025G, AT4025K), разъем выхода опорного сигнала 10 МГц и входа внешней синхронизации, вход для подключения внешней антенны глобальной навигационной спутниковой системы, выход сигнала промежуточной частоты, интерфейсы для подключения наушников, накопителей USB и Wi-Fi модулей, интерфейс LAN для дистанционного управления, разъем для подключения адаптера питания. На боковой панели расположены интерфейсы подключения накопителей USB, SD карт.
Анализаторы обеспечивают управление всеми режимами работы и характеристиками как вручную с помощью органов управления на сенсорном дисплее, так и дистанционно от внешнего компьютера с применением интерфейса LAN.
К настоящему типу средств измерений относятся анализаторы модификаций AT4025A, AT4025B, AT4025D, AT4025E, AT4025G, AT4025K, которые отличаются друг от друга диапазоном рабочих частот.
Функциональные возможности, метрологические и технические характеристики анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1.
Таблица 1 - Опции, устанавливаемые по заказу, и их функциональное назначение
| Обозначение | Наименование и функциональное назначение |
| 1 | 2 |
| S01 | Режим измерений средней мощности с помощью внешнего USB датчика |
| S02 | Режим измерений пиковой мощности с помощью внешнего USB датчика |
| S03 | Режим анализа интерференций и построения спектрограмм |
| S04 | Режим сканера каналов |
| S05 | Режим измерения напряженности электромагнитного поля |
| S06 | Режим измерений вне помещений с привязкой к карте |
Продолжение таблицы 1
| 1 | 2 |
| S07 | Режим измерений внутри помещений с привязкой к карте |
| S08 | Режим анализа сигналов с аналоговой модуляцией |
| S09 | Выход сигнала ПЧ в режиме нулевой полосы обзора |
| S10 | Режим измерений со стробированием во временной области |
| S11 | Режим пеленгации сигналов |
| S12 | Встроенная полоса анализа сигналов 40 МГц |
| S13 | Режим перестройки частоты по списку |
| S14 | Режим анализа квадратурных сигналов |
| S15 | Режим анализа сигналов GSM/EDGE |
| S16 | Режим анализа сигналов LTE |
| S17 | Режим анализа сигналов 5G NR |
| S18 | Режим векторного анализа сигналов |
| S19 | Режим анализа электромагнитного излучения (EMI) |
| S20 | Режим измерения фазового шума |
| H01 | Встроенный GPS приемник |
| H02 | Возможность удаленного управления анализатором по Wi-Fi |
| H03 | Транспортный кейс из алюминиевого сплава |
| H04 | Транспортный кейс |
| H05 | Рюкзак |
| H06 | Адаптер питания |
| H07 | Литий-ионный аккумулятор 9900 мА^ч |
| H08 | Литий-ионный аккумулятор 9000 мА^ч |
| H09 | Автомобильный адаптер питания |
| H10 | Зарядная станция для аккумуляторов |
| H11 | Карта памяти |
| H12 | USB датчик средней мощности 87230 (9 кГц - 6 ГГц) |
| H13 | USB датчик средней мощности 87231 (10 МГц - 18 ГГц) |
| H14 | USB датчик средней мощности 87232 (50 МГц - 26,5 ГГц) |
| H15 | USB датчик средней мощности 87233 (50 МГц - 40 ГГц) |
| H16 | USB датчик пиковой и средней мощности 87234D (50 МГц - 18 ГГц) |
| H17 | USB датчик пиковой и средней мощности 87234E (50 МГц - 26,5 ГГц) |
| H18 | USB датчик пиковой и средней мощности 87234F (50 МГц - 40 ГГц) |
| H19 | USB датчик пиковой и средней мощности 87234L (50 МГц - 67 ГГц) |
| H20 | Направленная антенна (9 кГц - 20 МГц), рекомендовано с опцией H24 |
| H21 | Направленная антенна (20 МГц - 200 МГц), рекомендовано с опцией H24 |
| H22 | Направленная антенна (200 МГц - 500 МГц), рекомендовано с опцией H24 |
| H23 | Направленная антенна (500 МГц - 8 ГГц), рекомендовано с опцией H24 |
| H24 | Рукоять - антенный усилитель (9 кГц - 8 ГГц) |
| H25 | Транспортный кейс для антенны |
| H26 | Направленная антенна (700 МГц - 6 ГГц) |
| H27 | Направленная антенна (680 МГц - 10 ГГц) |
| H28 | Направленная антенна (680 МГц - 20 ГГц) |
| H29 | Всенаправленная антенна (680 МГц - 6 ГГц) |
| H30 | Всенаправленная антенна (300 МГц - 8 ГГц) |
| H31 | Пассивная направленная антенна (700 МГц - 6 ГГц) |
| H32 | Пассивная направленная антенна (680 МГц - 10 ГГц) |
| H33 | Пассивная направленная антенна (680 МГц - 18 ГГц) |
Продолжение таблицы 1
| 1 | 2 |
| H34 | USB электронный компас |
| H35 | Высокочастотный кабель N/SMA-JJ (2 м) |
| H36 | Пробник ближнего поля |
| H37A | Встроенная полоса анализа сигналов 120 МГц (модификация AT4025A) |
| H37B | Встроенная полоса анализа сигналов 120 МГц (модификация AT4025B) |
| H37D | Встроенная полоса анализа сигналов 120 МГц (модификация AT4025D) |
| H37E | Встроенная полоса анализа сигналов 120 МГц (модификация AT4025E) |
| H37G | Встроенная полоса анализа сигналов 120 МГц (модификация AT4025G) |
| H37K | Встроенная полоса анализа сигналов 120 МГц (модификация AT4025K) |
Нанесение знака поверки на средство измерений не предусмотрено.

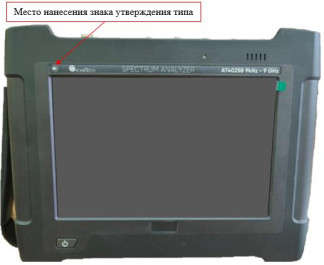

Общий вид анализаторов с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Серийный номер в формате четырнадцатизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную этикетку, расположенную на задней панели корпуса, в месте, указанном на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Вид задней панели с указанием места нанесения серийного номера
Пломбирование средства измерений не предусмотрено.
Программное обеспечение (далее - ПО) FW 4025 предназначено для управления режимами работы анализаторов, обработки измеренных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. ПО FW 4025 предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты ПО «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW 4025 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.1.14 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон рабочих частот, Гц, для модификаций: - AT4025A - AT4025B - AT4025D - AT4025E - AT4025G - AT4025K | от 9-103 до 6-109 от 9-103 до 9-109 от 9-103 до 20409 от 9-103 до 26,5409 от 9-103 до 44-109 от 9-103 до 54- 109 |
| Номинальная частота опорного кварцевого генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора | ±540-7 |
| Диапазон установки полос обзора, Гц | 0; от 10 до верхнего предела частоты соответствующей модификации |
| Номинальные значения полосы пропускания по уровню минус 3 дБ, Гц | от 1 до 20406 с шагом кратным 1-2-3-5-8 |
| Максимальное значение встроенной полосы анализа сигналов, МГц: -опция S12 -опции H37A/B/D/E/G/K | 40 120 |
| Спектральная плотность мощности фазовых шумов1), при отстройке, дБ, не более: - 10 кГц - 100 кГц - 1 МГц - 10 МГц | -108 -110 -118 -129 |
| Средний уровень собственных шумов2), в диапазоне частот, дБ (1 мВт)3), не более: Для модификаций AT4025A/B/D предусилитель выключен - от 2 МГц до 2,4 ГГц включ. - св. 2,4 ГГц до 6 ГГц включ. - св. 6 до 9 ГГц включ. - св. 9 до 20 ГГц предусилитель включен - от 2 МГц до 2,4 ГГц включ. - св. 2,4 ГГц до 6 ГГц включ. - св. 6 до 9 ГГц включ. - св. 9 до 14 ГГц включ. - св. 14 до 20 ГГц | -142 -141 -140 -138 -161 -160 -159 -158 -156 |
Продолжение таблицы 3
| 1 | 2 |
| Для модификаций AT4025E/G/K предусилитель выключен - от 2 МГц до 6 ГГц включ. | -140 |
| - св. 6 ГГц до 9 ГГц включ. | -138 |
| - св. 9 до 21 ГГц включ. | -136 |
| - св. 21 до 32 ГГц включ. | -135 |
| - св. 32 до 40 ГГц включ. | -133 |
| - св. 40 до 44 ГГц включ. | -130 |
| - св. 44 до 50 ГГц включ. | -126 |
| - св. 50 до 54 ГГц | -123 |
| предусилитель включен - от 2 МГц до 9 ГГц включ. | -159 |
| - св. 9 ГГц до 14 ГГц включ. | -156 |
| - св. 14 до 32 ГГц включ. | -154 |
| - св. 32 до 40 ГГц включ. | -152 |
| - св. 40 до 44 ГГц включ. | -148 |
| - св. 44 до 50 ГГц включ. | -145 |
| - св. 50 до 54 ГГц | -140 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала минус 15 дБ (1 мВт)4), дБ, не более: - от 10 МГц до 20 ГГц включ. | ±1,3 |
| - св. 20 до 44 ГГц включ. | ±2,5 |
| - св. 44 до 54 ГГц | ±3,0 |
| 1) относительно мощности несущей 1 ГГц в полосе пропускания 1 Гц; | |
| 2) нормирован в форме спектральной плотности | в полосе пропускания 1 Гц |
| при ослаблении входного аттенюатора 0 дБ, простом или | усредняющем детекторе, тип |
| усреднения - логарифмический; 3) дБ (1 мВт) - децибел относительно 1 мВт; 4) при выключенном предусилителе, установленной полосе пропускания 1 кГц | |
| и ослаблении входного аттенюатора 10 дБ | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Тип ВЧ разъема - модификации AT4025A/B/D - модификация AT4025E - модификации AT4025G/K | тип N (розетка) 3,5 мм (вилка) 2,4 мм (вилка) |
| Масса (с встроенной батареей), кг, не более - модификации AT4025A/B/D - модификации AT4025E/G/K | 3,5 3,8 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 317 х 237 х 75 |
| Напряжение питания от сети переменного тока с частотой 50 или 60 Гц, В | от 220 до 240 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +20 до +30 от 30 до 80 от 86 до 106 |
наносится на переднюю панель анализаторов методом наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор спектра | АkmeTech AT4025 (модификация по заказу) | 1 шт. |
| Кабель питания | - | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| Набор адаптеров коаксиальных | ЛРТФ.468562.101 (для AT4O25A); ЛРТФ.468562.102 (для AT4025B/D/E); ЛРТФ.468562.103 (для AT4025G/K) | 1 шт. |
| Сумка | - | 1 шт. |
| Руководство по эксплуатации | МТЛБ.411168.017 РЭ | 1 шт. |
| Паспорт | МТЛБ.411168.017 ПС | 1 шт. |
приведены в пункте 6.5 «Тестирование характеристик» руководства по эксплуатации МТЛБ.411168.017 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
МТЛБ.411168.017 ТУ «Анализаторы спектра АkmeTech AT4025. Технические условия»
