| Номер в госреестре | 98222-26 |
| Наименование СИ | Резервуары горизонтальные прямоугольные |
| Обозначение типа СИ | РП-1300 |
| Изготовитель | Общество с ограниченной ответственностью «Сахалин-1» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные прямоугольные РП-1300 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные прямоугольные, номинальной вместимостью 1300 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой горизонтальные прямоугольные сосуды, расположенные на платформе морской стационарной «Орлан». Резервуары разделены переборками с технологическими вырезами, представляющие собой обшивку из листовой стали, подкрепленную силовым набором.
Сверху резервуары закрыты герметичной крышей, на которой расположен технологический люк.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводские номера резервуаров в виде буквенно-цифрового обозначения, состоящие из букв латинского алфавита и арабских цифр, нанесены методом сварки на крышках люков лаза резервуаров (рисунок 1).
Резервуары РП-1300 с заводскими номерами J1-BBJ91112, J1-BBJ91113 расположены на платформе морской стационарной «Орлан» (рисунок 2).
Эскиз общего вида резервуаров приведен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Место нанесения заводских номеров

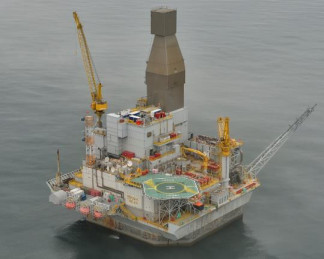

Рисунок 2 - Морская стационарная платформа «Орлан»
Рисунок 3 - Эскиз общего вида резервуаров РП-1300
Пломбирование резервуаров РП-1300 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1300 |
| Пределы допускаемой относительной погрешности измерений вместимости, % | ±0,20 |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный прямоугольный | РП-1300 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
приведены в разделе 8 «Порядок работы» паспорта.
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
