| Номер в госреестре | 98221-26 |
| Наименование СИ | Нагрузки электронные постоянного тока высокой мощности Ainuo |
| Обозначение типа СИ | AN236(F) |
| Изготовитель | QINGDAO AINUO Instrument Co Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 08.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные постоянного тока высокой мощности Ainuo AN236(F) (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Нагрузки представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен дисплей и клавиши управления. На задней панели расположены разъемы для подключения питания нагрузки, клеммы для подключения источника питания постоянного тока и разъем для связи с персональным компьютером через интерфейс Ethernet, RS232, RS485, GRIB.
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микропроцессор. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме управления.
К данному типу средства измерений относятся следующие модификации: AN23602E-150-200(F), AN23603E-150-300(F), AN23604E-150-400(F), AN23605E-150-500(F), AN23606E-150-600(F), AN23608E-150-800(F), AN23602E-600-140(F), AN23603E-600-210(F), AN23604E-600-280(F), AN23605E-600-350(F), AN23606E-600-420(F), AN23602E-1200-80(F), AN23603E-1200-120(F), AN23604E-1200-160(F), AN23605E-1200-200(F),
AN23606E-1200-240(F), AN23608E-1200-320(F).
Модификации отличаются значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на средство измерений не предусмотрено. Общий вид нагрузок представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель нагрузок в месте, указанном на рисунке 2.
Место пломбирования от несанкционированного доступа указано на рисунке 2.
Место нанесения знака утверждения типа

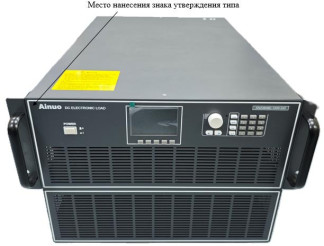

Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа
Управление режимами работы и настройками нагрузок осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее ПО является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления нагрузкой и не является метрологически значимым.
Уровень защиты внутреннего ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные внутреннего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | V1.01 |
Таблица 2 - Метрологические характеристики
| Модификаци я нагрузки | Диапазон измерений напряжения постоянного тока, В | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | Диапазон установки силы постоянного тока, А | Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
| 1 | 2 | 3 | 4 | 5 |
| AN23602E-150-200(F) | от 1,8 до 16,0 включ. | ±(0,00025-U+0,004) | от 0 до 20 включ. | ±(0,0005-1+0,01) |
| св. 16 до 80 включ. | ±(0,00025-U+0,02) | св. 20 до 100 включ. | ±(0,0005-1+0,05) | |
| св. 80 до 150 | ±(0,00025-U+0,0375) | св. 100 до 200 | ±(0,0005-1+0,1) | |
| AN23603E-150-300(F) | от 1,8 до 16,0 включ. | ±(0,00025-U+0,004) | от 0 до 30 включ. | ±(0,0005-1+0,015) |
| св. 16 до 80 включ. | ±(0,00025-U+0,02) | св. 30 до 150 включ. | ±(0,0005-1+0,075) | |
| св. 80 до 150 | ±(0,00025-U+0,0375) | св. 150 до 300 | ±(0,0005-1+0,15) | |
| AN23604E-150-400(F) | от 1,8 до 16,0 включ. | ±(0,00025-U+0,004) | от 0 до 40 включ. | ±(0,0005-1+0,02) |
| св. 16 до 80 включ. | ±(0,00025-U+0,02) | св. 40 до 200 включ. | ±(0,0005-1+0,1) | |
| св. 80 до 150 | ±(0,00025-U+0,0375) | св. 200 до 400 | ±(0,0005-1+0,2) | |
| AN23605E-150-500(F) | от 1,8 до 16,0 включ. | ±(0,00025-U+0,004) | от 0 до 50 включ. | ±(0,0005-1+0,025) |
| св. 16 до 80 включ. | ±(0,00025-U+0,02) | св. 50 до 250 включ. | ±(0,0005-1+0,125) | |
| св. 80 до 150 | ±(0,00025-U+0,0375) | св. 250 до 500 | ±(0,0005-1+0,25) | |
| AN23606E-150-600(F) | от 1,8 до 16,0 включ. | ±(0,00025-U+0,004) | от 0 до 60 включ. | ±(0,0005-1+0,03) |
| св. 16 до 80 включ. | ±(0,00025-U+0,02) | св. 60 до 300 включ. | ±(0,0005-1+0,15) | |
| св. 80 до 150 | ±(0,00025-U+0,0375) | св. 300 до 600 | ±(0,0005-1+0,3) | |
| AN23608E-150-800(F) | от 1,8 до 16,0 включ. | ±(0,00025-U+0,004) | от 0 до 80 включ. | ±(0,0005-1+0,04) |
| св. 16 до 80 включ. | ±(0,00025-U+0,02) | св. 80 до 400 включ. | ±(0,0005-1+0,2) | |
| св. 80 до 150 | ±(0,00025-U+0,0375) | св. 400 до 800 | ±(0,0005-1+0,4) | |
| AN23602E-600-140(F) | от 14 до 80 включ. | ±(0,00025-U+0,02) | от 0 до 14 включ. | ±(0,0005-1+0,007) |
| св. 80 до 150 включ. | ±(0,00025-U+0,0375) | св. 14 до 70 включ. | ±(0,0005-1+0,035) | |
| св. 150 до 600 | ±(0,00025-U+0,15) | св. 70 до 140 | ±(0,0005-1+0,07) |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| AN23603E-600-210(F) | от 14 до 80 включ. | ±(0,00025-U+0,02) | от 0 до 21 включ. | ±(0,0005-1+0,105) |
| св. 80 до 150 включ. | ±(0,00025-U+0,0375) | св. 21 до 105 включ. | ±(0,0005-1+0,0525) | |
| св. 150 до 600 | ±(0,00025-U+0,15) | св. 105 до 210 | ±(0,0005-1+0,105) | |
| AN23604E-600-280(F) | от 14 до 80 включ. | ±(0,00025-U+0,02) | от 0 до 28 включ. | ±(0,0005-1+0,014) |
| св. 80 до 150 включ. | ±(0,00025-U+0,0375) | св. 28 до 140 включ. | ±(0,0005-1+0,07) | |
| св. 150 до 600 | ±(0,00025-U+0,15) | св. 140 до 280 | ±(0,0005-1+0,14) | |
| AN23605E-600-350(F) | от 14 до 80 включ. | ±(0,00025-U+0,02) | от 0 до 35 включ. | ±(0,0005-1+0,0175) |
| св. 80 до 150 включ. | ±(0,00025-U+0,0375) | св. 35 до 175 включ. | ±(0,0005-1+0,0875) | |
| св. 150 до 600 | ±(0,00025-U+0,15) | св. 175 до 350 | ±(0,0005-1+0,175) | |
| AN23606E-600-420(F) | от 14 до 80 включ. | ±(0,00025-U+0,02) | от 0 до 42 включ. | ±(0,0005-1+0,021) |
| св. 80 до 150 включ. | ±(0,00025-U+0,0375) | св. 42 до 210 включ. | ±(0,0005-1+0,105) | |
| св. 150 до 600 | ±(0,00025-U+0,15) | св. 210 до 420 | ±(0,0005-1+0,21) | |
| AN23602E-1200-80(F) | от 20 до 150 включ. | ±(0,00025-U+0,0375) | от 0 до 8 включ. | ±(0,0004-1+0,0048) |
| св. 150 до 600 включ. | ±(0,00025-U+0,15) | св. 8 до 40 включ. | ±(0,0004-1+0,024) | |
| св. 600 до 1000 | ±(0,00025-U+0,25) | св. 40 до 80 | ±(0,0004-1+0,048) | |
| AN23603E- 1200-120(F) | от 20 до 150 включ. | ±(0,00025-U+0,0375) | от 0 до 12 включ. | ±(0,0004-1+0,0072) |
| св. 150 до 600 включ. | ±(0,00025-U+0,15) | св. 12 до 60 включ. | ±(0,0004-1+0,036) | |
| св. 600 до 1000 | ±(0,00025-U+0,25) | св. 60 до 120 | ±(0,0004-1+0,072) | |
| AN23604E- 1200-160(F) | от 20 до 150 включ. | ±(0,00025-U+0,0375) | от 0 до 16 включ. | ±(0,0004-1+0,0096) |
| св. 150 до 600 включ. | ±(0,00025-U+0,15) | св. 16 до 80 включ. | ±(0,0004-1+0,048) | |
| св. 600 до 1000 | ±(0,00025-U+0,25) | св. 80 до 160 | ±(0,0004-1+0,096) | |
| AN23605E-1200-200(F) | от 20 до 150 включ. | ±(0,00025-U+0,0375) | от 0 до 20 включ. | ±(0,0004-1+0,012) |
| св. 150 до 600 включ. | ±(0,00025-U+0,15) | св. 20 до 100 включ. | ±(0,0004-1+0,06) | |
| св. 600 до 1000 | ±(0,00025-U+0,25) | св. 100 до 200 | ±(0,0004-1+0,12) | |
| AN23606E-1200-240(F) | от 20 до 150 включ. | ±(0,00025-U+0,0375) | от 0 до 24 включ. | ±(0,0004-1+0,0144) |
| св. 150 до 600 включ. | ±(0,00025-U+0,15) | св. 24 до 120 включ. | ±(0,0004-1+0,072) | |
| св. 600 до 1000 | ±(0,00025-U+0,25) | св. 120 до 240 | ±(0,0004-1+0,144) | |
| AN23608E-1200-320(F) | от 20 до 150 включ. | ±(0,00025-U+0,0375) | от 0 до 32 включ. | ±(0,0004-1+0,0192) |
| св. 150 до 600 включ. | ±(0,00025-U+0,15) | св. 32 до 160 включ. | ±(0,0004-1+0,096) | |
| св. 600 до 1000 | ±(0,00025-U+0,25) | св. 160 до 320 | ±(0,0004-1+0,192) |
Примечание:
U - значение напряжения постоянного тока, измеренное нагрузкой, В;
I - значение силы постоянного тока, установленное на нагрузке, А.
Таблица 3 - Метрологические характеристики
| Модификация нагрузки | Диапазон установки электрической мощности постоянного тока, Вт | Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
| 1 | 2 | 3 |
| AN23602E-150-200(F) | от 0 до 200 включ. | ±(0,002-P+0,4) |
| св. 200 до 1000 включ. | ±(0,002-P+2) | |
| св. 1000 до 2000 | ±(0,002-P+4) | |
| AN23603E-150-300(F) | от 0 до 300 включ. | ±(0,002-P+0,6) |
| св. 300 до 1500 включ. | ±(0,002-P+3) | |
| св. 1500 до 3000 | ±(0,002-P+6) | |
| AN23604E-150-400(F) | от 0 до 400 включ. | ±(0,002-P+0,8) |
| св. 400 до 2000 включ. | ±(0,002-P+4) | |
| св. 2000 до 4000 | ±(0,002-P+8) | |
| AN23605E-150-500(F) | от 0 до 500 включ. | ±(0,002-P+1) |
| св. 500 до 2500 включ. | ±(0,002-P+5 | |
| св. 2500 до 5000 | ±(0,002-P+10) | |
| AN23606E-150-600(F) | от 0 до 600 включ. | ±(0,002-P+1.2) |
| св. 600 до 3000 включ. | ±(0,002-P+6) | |
| св. 3000 до 6000 | ±(0,002-P+12) | |
| AN23608E-150-800(F) | от 0 до 800 включ. | ±(0,002-P+1.6) |
| св. 800 до 4000 включ. | ±(0,002-P+8) | |
| св. 4000 до 8000 | ±(0,002-P+16) | |
| AN23602E-600-140(F) | от 0 до 200 включ. | ±(0,002-P+0,4) |
| св. 200 до 1000 включ. | ±(0,002-P+2) | |
| св. 1000 до 2000 | ±(0,002-P+4) | |
| AN23603E-600-210(F) | от 0 до 300 включ. | ±(0,002-P+0,6) |
| св. 300 до 1500 включ. | ±(0,002-P+3) | |
| св. 1500 до 3000 | ±(0,002-P+6) | |
| AN23604E-600-280(F) | от 0 до 400 включ. | ±(0,002-P+0,8) |
| св. 400 до 2000 включ. | ±(0,002-P+4) | |
| св. 2000 до 4000 | ±(0,002-P+8) | |
| AN23605E-600-350(F) | от 0 до 500 включ. | ±(0,002-P+1) |
| св. 500 до 2500 включ. | ±(0,002-P+5 | |
| св. 2500 до 5000 | ±(0,002-P+10) | |
| AN23606E-600-420(F) | от 0 до 600 включ. | ±(0,002-P+1.2) |
| св. 600 до 3000 включ. | ±(0,002-P+6) | |
| св. 3000 до 6000 | ±(0,002-P+12) | |
| AN23602E-1200-80(F) | от 0 до 200 включ. | ±(0,002-P+0,4) |
| св. 200 до 1000 включ. | ±(0,002-P+2) | |
| св. 1000 до 2000 | ±(0,002-P+4) | |
| AN23603E-1200-120(F) | от 0 до 300 включ. | ±(0,002-P+0,6) |
| св. 300 до 1500 включ. | ±(0,002-P+3) | |
| св. 1500 до 3000 | ±(0,002-P+6) | |
| AN23604E-1200-160(F) | от 0 до 400 включ. | ±(0,002-P+0,8) |
| св. 400 до 2000 включ. | ±(0,002-P+4) | |
| св. 2000 до 4000 | ±(0,002-P+8) |
Продолжение таблицы 3
| 1 | 2 | 3 |
| AN23605E-1200-200(F) | от 0 до 500 включ. | ±(0,002-P+1) |
| св. 500 до 2500 включ. | ±(0,002-P+5 | |
| св. 2500 до 5000 | ±(0,002-P+10) | |
| AN23606E-1200-240(F) | от 0 до 600 включ. | ±(0,002-P+1.2) |
| св. 600 до 3000 включ. | ±(0,002-P+6) | |
| св. 3000 до 6000 | ±(0,002-P+12) | |
| AN23608E-1200-320(F) | от 0 до 800 включ. | ±(0,002-P+1.6) |
| св. 800 до 4000 включ. | ±(0,002-P+8) | |
| св. 4000 до 8000 | ±(0,002-P+16) | |
| Примечание: P - значение мощности постоянного тока, установленное на нагрузке, Вт. | ||
аблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Масса, кг, не более | |
| AN23602E-150-200(F) | 24.5 |
| AN23603E-150-300(F) | 29.5 |
| AN23604E-150-400(F) | 29.5 |
| AN23605E-150-500(F) | 35 |
| AN23606E-150-600(F) | 35 |
| AN23608E-150-800(F) | 61 |
| AN23602E-600-140(F) | 24.5 |
| AN23603E-600-210(F) | 29.5 |
| AN23604E-600-280(F) | 29.5 |
| AN23605E-600-350(F) | 35 |
| AN23606E-600-420(F) | 35 |
| AN23602E-1200-80(F) | 24.5 |
| AN23603E-1200-120(F) | 29.5 |
| AN23604E-1200-160(F) | 29.5 |
| AN23605E-1200-200(F) | 35 |
| AN23606E-1200-240(F) | 35 |
| AN23608E-1200-320(F) | 61 |
| Габаритные размеры (ширина x глубина x высота), мм, не более | |
| AN23602E-150-200(F) | 426x600x201 |
| AN23603E-150-300(F) | 426x600x201 |
| AN23604E-150-400(F) | 426x600x201 |
| AN23605E-150-500(F) | 426x600x201 |
| AN23606E-150-600(F) | 426x600x201 |
| AN23608E-150-800(F) | 426x650x400 |
| AN23602E-600-140(F) | 426x600x201 |
| AN23603E-600-210(F) | 426x600x201 |
| AN23604E-600-280(F) | 426x600x201 |
| AN23605E-600-350(F) | 426x600x201 |
| AN23606E-600-420(F) | 426x600x201 |
| AN23602E-1200-80(F) | 426x600x201 |
| AN23603E-1200-120(F) | 426x600x201 |
| AN23604E-1200-160(F) | 426x600x201 |
| AN23605E-1200-200(F) | 426x600x201 |
| AN23606E-1200-240(F) | 426x600x201 |
| AN23608E-1200-320(F) | 426x650x400 |
Продолжение таблицы 4
| 1 | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, | от +20 до +30 от 30 до 80 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 16000 |
наносится на лицевую панель нагрузки в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нагрузка электронная постоянного тока высокой мощности Ainuo | AN236(F) | 1 шт. |
| Кабель питания | _ | 2 шт. |
| Кабель RS-232 | _ | 1 шт. |
| Кабель LAN | _ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Основной режим работы» руководства по эксплуатации.
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока
Нагрузки электронные постоянного тока высокой мощности Ainuo AN236(F). Стандарт предприятия, QINGDAO AINUO Instrument Co Ltd., Китай
