| Номер в госреестре | 98213-26 |
| Наименование СИ | Системы видеоизмерительные |
| Обозначение типа СИ | НПК |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственная компания ИСКРА» |
| Год регистрации | 2026 |
| Срок свидетельства | 08.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные НПК (далее по тексту - системы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Принцип действия систем основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока и/или контактного измерительного датчика с последующей обработкой данных в ПО.
Системы состоят из гранитного основания, подвижного предметного стола, вертикальной гранитной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, контактный измерительный датчик и осветитель, а также вычислительного устройства (далее - ПК) и/или пульта управления.
Управление перемещениями по осям осуществляется при помощи ПК и/или пульта управления. При измерениях предусмотрена функция автофокусировки.
Системы изготавливаются в следующих модификациях: НПК 201000, НПК 201015, НПК 201020, НПК 302000, НПК 302015, НПК 302020, НПК 403000, НПК 403015, НПК 403020, НПК 403025, НПК 403035, НПК 504000, НПК 504015, НПК 504020, НПК 504025, НПК 504035, НПК 504045, которые отличаются метрологическими и техническими характеристиками, наличием контактного измерительного датчика.
Каждая модификация изготавливается в трех исполнениях:
- Р - ручное управление;
- ПА - полуавтоматическое управление;
- ЧПУ - числовое программное управление.
Условное обозначение систем: НПК-XYZB, где
НПК - обозначение типа систем;
X - цифровой индекс, обозначающий верхний предел измерений по оси X в сантиметрах;
Y - цифровой индекс, обозначающий верхний предел измерений по оси Y в сантиметрах;
Z - цифровой индекс, обозначающий верхний предел измерений по оси Z в сантиметрах, или «00» - отсутствие контактного датчика для измерений по оси Z;
B - обозначение исполнения систем.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится в виде цифрового обозначения на маркировочную табличку, расположенную на правой стороне вертикальной колонны методом лазерной гравировки.

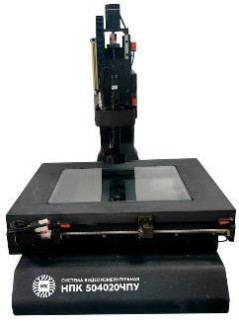

Общий вид систем представлен на рисунке 1. Места нанесения маркировочной таблички представлены на рисунке 2. Общий вид маркировочной таблички систем представлен на рисунке 3. Общий вид пульта управления представлен на рисунке 4. Места нанесения пломбировки указаны на рисунке 5.
а) Место нанесения маркировочной таблички систем исполнения ЧПУ
б) Место нанесения маркировочной таблички систем исполнений Р, ПА
а) Общий вид систем исполнения ЧПУ б) Общий видсистем исполнений Р, ПА
Рисунок 1 - Общий вид систем
Места нанесения маркировочной таблички
Рисунок 2 - Места нанесения маркировочной таблички
Место нанесения заводского номера
Рисунок 3 - Общий вид маркировочной таблички систем
Рисунок 4 - Общий вид пульта управления
Рисунок 5 - Места нанесения пломбировки
В системах используется программное обеспечение (ПО), которое выполняет функции управления системой, отображения, сбора, обработки и сохранения результатов измерений.
Влияние программного обеспечения на метрологические характеристики систем учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для исполнений | |
| Р, ПА | ЧПУ | |
| Идентификационное наименование ПО | INSPEC-M | RationalVue |
| Номер версии (идентификационный номер) ПО, не ниже | 5.5.3.2 | v2024.0.240710 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Диапазон измерений линейных размеров систем для модификаций НПК 201000,
НПК 302000, НПК 403000, НПК 504000______________________________________________
| Наименование характеристики | Значение для модификаций | |||
| НПК 201000 | НПК 302000 | НПК 403000 | НПК 504000 | |
| Диапазон измерений линейных размеров, мм - по оси X - по оси Y | от 0 до 200 от 0 до 100 | от 0 до 300 от 0 до 200 | от 0 до 400 от 0 до 300 | от 0 до 500 от 0 до 400 |
Таблица 3 - Диапазон измерений линейных размеров систем для модификаций НПК 201015, НПК 201020, НПК 302015, НПК 302020_____________________________________________
| Наименование характеристики | Значение для модификаций | |||
| НПК 201015 | НПК 201020 | НПК 302015 | НПК 302020 | |
| Диапазон измерений линейных размеров, мм - по оси X | от 0 до 200 | от 0 до 200 | от 0 до 300 | от 0 до 300 |
| - по оси Y | от 0 до 100 | от 0 до 100 | от 0 до 200 | от 0 до 200 |
| - по оси Z | от 0 до 150 | от 0 до 200 | от 0 до 150 | от 0 до 200 |
Таблица 4 - Диапазон измерений линейных размеров систем для модификаций НПК 403015, НПК 403020, НПК 403025, НПК 403035_____________________________________________
| Наименование характеристики | Значение для модификаций | |||
| НПК 403015 | НПК 403020 | НПК 403025 | НПК 403035 | |
| Диапазон измерений линейных размеров, мм - по оси X | от 0 до 400 | от 0 до 400 | от 0 до 400 | от 0 до 400 |
| - по оси Y | от 0 до 300 | от 0 до 300 | от 0 до 300 | от 0 до 300 |
| - по оси Z | от 0 до 150 | от 0 до 200 | от 0 до 250 | от 0 до 350 |
Таблица 5 - Диапазон измерений линейных размеров систем для модификаций НПК 504015, НПК 504020, НПК 504025, НПК 504035, НПК 504045___________________________________
| Наименование характеристики | Значение для модификаций | ||||
| НПК 504015 | НПК 504020 | НПК 504025 | НПК 504035 | НПК 504045 | |
| Диапазон измерений линейных размеров, мм - по оси X | от 0 до 500 | от 0 до 500 | от 0 до 500 | от 0 до 500 | от 0 до 500 |
| - по оси Y | от 0 до 400 | от 0 до 400 | от 0 до 400 | от 0 до 400 | от 0 до 400 |
| - по оси Z | от 0 до 150 | от 0 до 200 | от 0 до 250 | от 0 до 350 | от 0 до 450 |
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров*, мкм - в направлении одной оси (X; Y) - в плоскости двух осей (X, Y) - в направлении оси Z** | ±(1,5 + L/100) ±(2,0 + L/100) ±(2,0 + L/100) |
| Цена единицы наименьшего разряда при измерении длины, мм, не более | 0,0001 |
| Диапазон измерений плоского угла | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений плоского угла | ±15" |
| Примечание - Где L - измеряемая длина в миллиметрах. * При оптическом увеличении 4,5 крат и более. * * При измерении с помощью контактного датчика. | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |||
| НПК 201000, НПК 201015, НПК 201020 | НПК 302000, НПК 302015, НПК 302020 | НПК 403000, НПК 403015, НПК 403020, НПК 403025, НПК 403035 | НПК 504000, НПК 504015, НПК 504020, НПК 504025, НПК 504035, НПК 504045 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 560 540 860 | 670 660 950 | 720 950 1020 | 800 1040 1020 |
| Масса, кг, не более | 180 | 260 | 330 | 500 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50,0±2,5 | |||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | 20±2 80 | |||
Таблица 8 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист паспорта типографским способом.
аблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система видеоизмерительная* | НПК | 1 шт. |
| Вычислительное устройство (ПК) | - | 1 шт.** |
| Программное обеспечение, USB ключ | - | 1 шт. |
| Устройство вывода информации (монитор) | - | 1 шт.** |
| Пульт управления | - | 1 шт.** |
| Комплектующие части и принадлежности | - | 1 комплект** |
| Руководство по эксплуатации | РДТН.401233.001РЭ | 1 экз. |
| Руководство пользователя | - | 1 экз. |
| Паспорт | РДТН.401233.001ПС | 1 экз. |
| Элементы дизайна | - | 1 комплект** |
| Калибр для пиксельной настройки | - | 1 шт.** |
| * Модификация и исполнение в соответствии с заказом. * * Наличие в соответствии с заказом. | ||
приведены в разделе 2.3 «Использование изделия» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018)
РДТН.401233.001 ТУ «Системы видеоизмерительные НПК. Технические условия»
