| Номер в госреестре | 98212-26 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 592 |
| Изготовитель | Общество с ограниченной ответственностью «НК «Югранефтепром» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 592 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) Блок измерительных линий (БИЛ).
2) Блок измерений показателей качества нефти (далее - БИК).
3) Система сбора и обработки информации (далее - СОИ).
В состав СИКН входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Место установки | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion мод. CMF300 | БИЛ | 45115-16 |
| Преобразователи давления измерительные 3051 мод. 3051TG | БИЛ, БИК | 14061-99 |
| Датчики давления Метран-43-ВН-ДИ | БИЛ, БИК | 19763-00 |
| Преобразователи давления измерительные APC-2000 ALW | БИЛ, БИК | 67276-17 |
| Преобразователи температуры CTR-ALW | БИЛ, БИК | 72825-18 |
| Преобразователи измерительные к датчикам температуры 244 | БИЛ, БИК | 14684-00 |
| Термопреобразователи сопротивления платиновые 65 | БИЛ, БИК | 22257-01 |
| Преобразователи плотности жидкости измерительные 7835 | БИК | 15644-01 52638-13 |
| Влагомеры нефти поточные УДВН-1пм мод. УДВН-1пм | БИК | 14557-05 14557-10 14557-15 |
| Контроллеры измерительные FloBoss S600 | СОИ | 38623-08 |
| Примечание — В состав СИКН входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер. | ||
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора.
- пробоотборник автоматический;
- пробоотборник ручной;
- фильтры для очистки нефти от механических примесей;
- запорная и регулирующая арматура с устройствами контроля протечек.
СИКН расположена на территории ПСП № 592. Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер 42 в виде цифрового обозначения нанесён методом аэрографии на информационную табличку установленную в помещении операторной СИКН. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

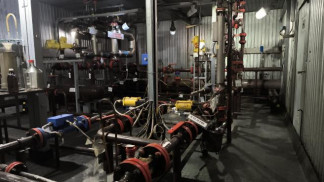

Рисунок 1 - Общий вид СИКН
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учётом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 2.
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК | |
| Идентификационное наименование ПО | 592-2 | Floboss_1_2016-10-13 |
| Номер версии (идентификационный номер) ПО | 164 | 158 |
| Цифровой идентификатор ПО | 1c78 | 1c78 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода нефти, т/ч | от 15 до 170 |
| Пределы допускаемой относительной погрешности измерения массы брутто нефти, % | ± 0,25 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 3 (2 рабочая, 1 резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 Нефть. Общие технические условия |
| Диапазон температуры, °С | от + 5 до + 30 |
| Диапазон давления нефти, МПа | от 0,2 до 1,6 |
| Плотность нефти в рабочих условиях, кг/м3 | от 805 до 900 |
| Массовая доля воды в нефти, %, не более | 1,0 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Температура окружающего воздуха, °С, не ниже - в БИЛ и БИК - в операторной | от + 5 до + 30 от + 15 до +30 |
наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз. |
| Система измерений количества и показателей качества нефти № 592 | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
приведены в документе ВЯ-1967/2025 «Масса нефти. Методика измерений системой количества и показателей качества нефти № 592», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1967/01.00248-2014/2025 от 29.10.2025.
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1).
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
