| Номер в госреестре | 98204-26 |
| Наименование СИ | Расходомеры |
| Обозначение типа СИ | РУД-342 |
| Изготовитель | Общество с ограниченной ответственностью объединение «ГеоСенсор» |
| Год регистрации | 2026 |
| Срок свидетельства | 07.04.2031 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры РУД-342 (далее - расходомеры) предназначены для измерений объемного расхода жидкости.
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых сигналов в рабочей среде по направлению потока жидкости и против него в зависимости от скорости жидкости. Разница измеренных значений времени прохождения ультразвуковых сигналов пропорциональна скорости потока жидкости. Объемный расход жидкости пропорционален измеренной скорости потока жидкости и диаметру внутренней полости первичного преобразователя.
Расходомеры состоят из ультразвукового преобразователя и блока электроники, соединенных кабелем.
Ультразвуковой преобразователь представляет собой неразборный узел, содержащий пьезоэлектрические преобразователи с трансформаторной развязкой, расположенный в металлическом корпусе и залитый полимерным компаундом.
Блок электроники выполнен печатным монтажом на плате и размещается в пластиковом корпусе. Блок электроники имеет разъем для кабеля связи с внешними устройствами.
Изделие применяется в наземных системах сбора данных геолого-технологических исследований (ГТИ), системах контроля, регулирования и управления технологическими процессами.
Общий вид расходомеров представлен на рисунке 1.

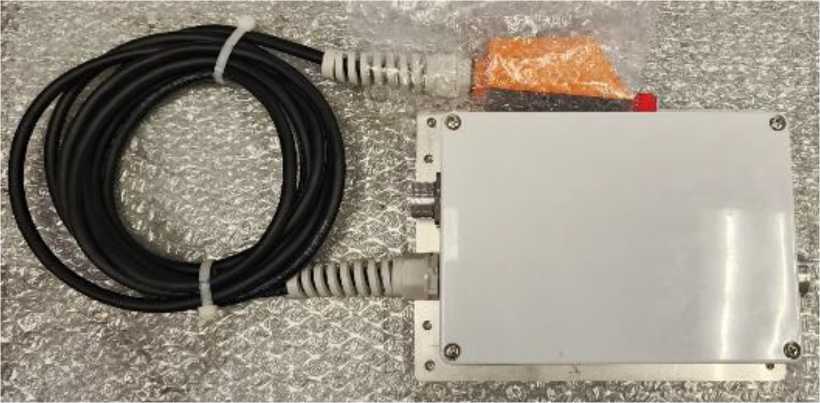

а) вид сверху

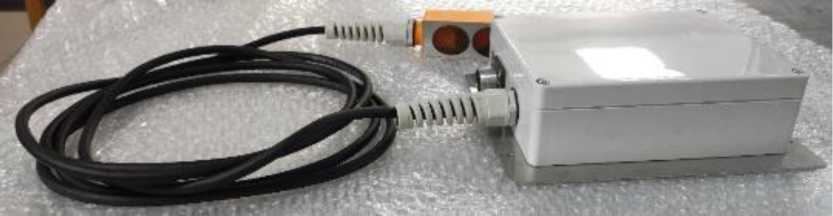

б) вид сбоку
Рисунок 1 - Общий вид расходомеров
Пломбировка расходомеров осуществляется фиксацией наклеек на крышку и боковую стенку корпуса блока электроники, с нанесением знака поверки на наклейку.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

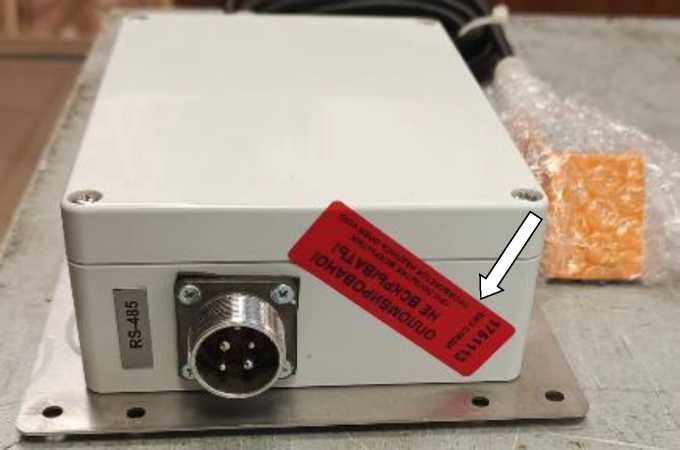

а) пломба на боковой поверхности

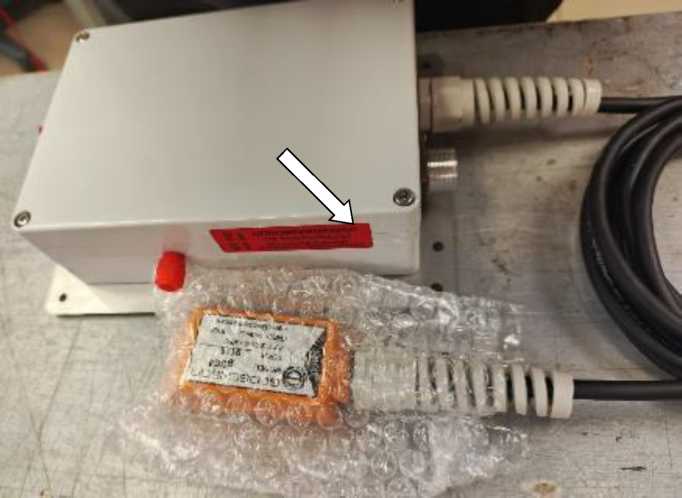

б) пломба на торцевой поверхности
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер расходомера наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе блока электроники, методом лазерной гравировки.

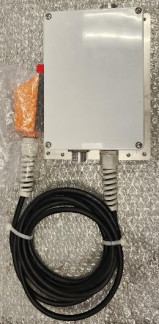

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
www.geosensQr.ru
GEOSENSОН Изготовитель ООО ГеоСенсор Расходомер zO\ РУД-342
Г.4071 52.001 ТУ
| IP65______________ | |
| +10°С<Та < +30°С | |
| Масса: 1.25 кг | |
| Опит: +7...+ 15В | |
| Р: 2,2Вт | 'ey |
| [0EXiallBT5Ga X | |
Г&Д НЗГ.!
Се ртиф и кат соответ ст вин; ЕАЭС № RUC-RU
АЖ58.В.01107/20
Орган по сертификации: RA RU 10АЖ58
ООО Цснтр"ПрофЭкс”
Зав. номер:
| 8988 < |
| 2025 |
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение расходомеров встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений в систему сбора данных геолого-технологических исследований (ГТИ).
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GeoScape 2 |
| Номер версии (идентификационный номер) ПО | не ниже 2.Х.Х1) |
| Цифровой идентификатор ПО | |
| 1) Х - относится к метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 0,145 до 288 |
| Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода жидкости, % | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр труб, мм1) | от 22,5 до 150 |
| Измеряемая среда | жидкость (вода) |
| Температура измеряемой среды, °С | от +10 до +30 |
| Параметры электрического питания: - напряжение переменного тока, В2) - частота переменного тока, Гц2) - напряжение постоянного тока, В | от 100 до 240 от 50 до 60 24 |
| Потребляемая мощность, Вт, не более | 2,2 |
| Параметры выходных сигналов, мА | от 4 до 20 |
| Габаритные размеры1), мм, не более: - высота - ширина - длина | 80 155 205 |
| Масса1), кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +30 95 от 84 до 106,7 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Маркировка взрывозащиты | 0Ex ia IIB T5 Ga X |
| 1) - конкретное значение указано в формуляре; 2) - для внешнего блока питания | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 90000 |
наносится на маркировочную табличку, закрепленную на корпусе блока электроники, методом лазерной гравировки, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер | РУД-342 | 1 шт. |
| Блок питания | БПРУД-500 | 1 шт. |
| Формуляр | Г.407152.001ФО | 1 экз. |
| Руководство по эксплуатации | Г.407152.001РЭ | 1 экз. |
приведены в разделе 1.4 «Устройство и работа расходомеров» документа «Расходомеры РУД-342. Руководство по эксплуатации».
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
Г.407152.001ТУ «Расходомеры РУД-342. Технические условия».
