| Номер в госреестре | 98195-26 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | SBWZ-4/WZGPK-73SGH |
| Изготовитель | Chongqing Chuanyi Instrument No.17 Factory Co., Ltd |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры SBWZ-4/WZGPK-73SGH (далее - датчики) предназначены для измерений температуры различных сред.
Принцип действия датчиков основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал силы постоянного тока от 4 до 20 мА, пропорциональный измеренной температуре.
Конструктивно датчики состоят из платинового чувствительного элемента, помещенного в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов и коммутационной головки в защитном корпусе.
Датчики выпущены в модификации SBWZ-4/WZGPK-73SGH.
К датчикам данного типа относятся датчики с серийными №№: 234C059-01/1-13/001, 234C059-01/1-13/002, 234C059-01/1-13/003, 234C059-01/1-13/005,
234C059-01/1-13/007, 234C059-01/1-13/008, 234C059-01/1-13/009, 234C059-01/1-13/010,
234C059-01/1-13/011, 234C059-01/1-13/012, 234C059-01/1-13/013.
Серийный номер нанесен на маркировочную наклейку, выполненную
из полихлорвиниловой плёнки, методом струйной печати в виде буквенно-цифрового кода. Маркировочная наклейка нанесена на защитный корпус коммутационной головки датчика.
Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

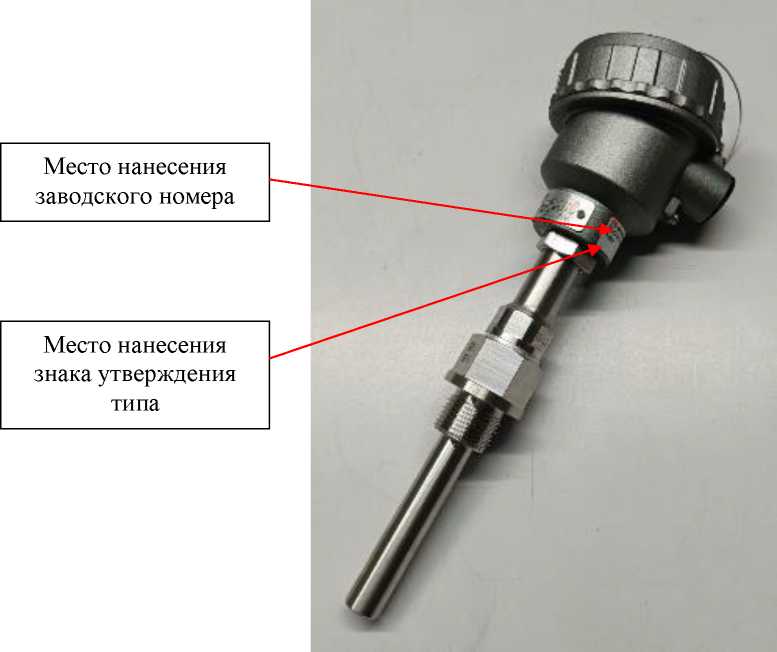

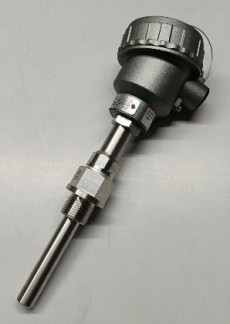

Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +200 |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Условное обозначение номинальной статистической характеристики преобразования (НСХ) сенсора чувствительного элемента по ГОСТ 6651-2009 | Pt100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±(0,6 + 0,005 • |t|) |
| Примечание: t - измеренное значение температуры, °С | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение постоянного тока, В | 24 |
| Габаритные размеры защитного корпуса (высотахширина), мм, не более | 150x150 |
| Длина погружаемой части, мм, не более | 200 |
| Масса, кг, не более | 1,0 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, при температуре +25 °С, % | от -25 до +60 до 80 |
| Электрическое сопротивление изоляции, МОм, не менее: - при температуре от +20 до +30 °С - при температуре +200 °С | 100 20 |
| Маркировка взрывозащиты | 1Ex db IIC T6...T1 Gb |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры | SBWZ-4/WZGPK-73SGH | 11 шт. |
| Паспорт | - | 11 экз. |
приведены в разделе «Устройство и принцип действия» документа «Датчики температуры SBWZ-4/WZGPK-73SGH. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 K и Государственной поверочной схемы для средств измерений температуры».
