| Номер в госреестре | 98191-26 |
| Наименование СИ | Дилатометры горизонтальные |
| Обозначение типа СИ | ZRP |
| Изготовитель | Jing Yi Gao Ke |
| Год регистрации | 2026 |
| Срок свидетельства | 03.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дилатометры горизонтальные ZRP (далее - дилатометры) предназначены для измерений линейных приращений твердых материалов при изменении температуры.
К настоящему типу средств измерений относятся дилатометры следующих модификаций: ZRP-1, ZRP-A, ZRP-B, которые отличаются друг от друга типом печи нагрева и максимальной температурой нагрева.
Принцип действия дилатометров при измерении линейных приращений основан на измерении изменения длины исследуемого образца при изменении его температуры. Изменение длины образца с помощью корундового толкателя передается на измерительный датчик: LVDT-сенсор или индикатор часового типа (микрометр).
Контролируемое изменение температуры осуществляется в печи нагрева и обеспечивается системой регулирования температуры. Для измерения температуры непосредственно образца применяется термопара типа K.
Дилатометры состоят из:
- измерительного блока, предназначенного для нагрева исследуемого образца, а также для измерения его удлинения и температуры;
- ПК с предустановленным автономным ПО, предназначенным для управления процессом измерения и обработки измерительной информации.
Нанесение знака поверки на дилатометры не предусмотрено. Заводской номер в виде английских букв и арабских цифр нанесен на задней стороне измерительного блока в виде шильдика при помощи гравировки. Вид шильдика представлен на рисунке 2.
О бщий вид дилатометров представлен на рисунке 1. Пломбирование дилатометров не предусмотрено.

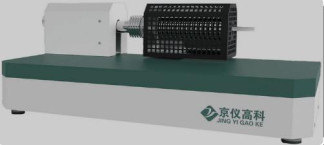

Рисунок 1 - Общий вид дилатометров ZRP
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на корпус дилатометров ZRP
Программное обеспечение дилатометров состоит из встроенного и автономного. Встроенное ПО предустановлено в контроллер и осуществляет управляемый нагрев печи, собирает данные о температуре и изменении длины образца, вычисляет процентное линейное расширение. Автономное ПО «DIL_ZRP» дублирует функции встроенного ПО, а также осуществляет отображение, архивирование и обработку измерительной информации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | dil.hex | DIL_ZRP |
| Номер версии (идентификационный номер ПО)* | 1.1 | З.х.х |
| * Версия автономного ПО «DIL_ZRP» имеет числовые значения для «х.х» от 0 до 9. Метрологически значимая часть автономного ПО остается неизменной и в версии ПО обозначается «3.» | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных приращений, мм | от 0,005 до 1,000 |
| Пределы допускаемой относительной погрешности измерений линейных приращений, % | ±7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение в зависимости от модификации | ||
| ZRP-1 | ZRP-A | ZRP-B | |
| Диапазон показаний температуры образца, °С | от +20 до +1000 | от +20 до +1250 | от +20 до +1400 |
| Напряжение питания переменного тока, В | от 198 до 242 | ||
| Максимальная потребляемая мощность, ВА, не более | 1500 | ||
| Габаритные размеры, мм, не более - длина - ширина - высота | 600 300 300 | ||
| Масса, кг, не более: | 25 | ||
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 | ||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение | ||
| ZRP-1 | ZRP-A | ZRP-B | |
| Средний срок службы, лет | 10000 | ||
| Средняя наработка до отказа, ч, не менее | 8 | ||
наносится на титульный лист Руководства по эксплуатации типографским методом.
Таблица 5 - Комплектность дилатометров ZRP
| Наименование | Обозначение | Количество |
| Дилатометр ZRP (в зависимости от модификации) | ZRP-1 / ZRP-A / ZRP-B | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в Руководстве по эксплуатации «Дилатометры горизонтальные ZRP», раздел 3 «Принцип работы».
«Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 10-6 до 100 10-6 К-1 в диапазоне температуры от 90 до 3000 K», утвержденная приказом федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2663
Стандарт предприятия Jing Yi Gao Ke, Китай
