Аппаратура геодезическая спутниковая EFT T2 PRO, 98190-26

Аппаратура геодезическая спутниковая EFT T2 PRO (далее - аппаратура) предназначена для измерений длин базисных линий.

Документы

Карточка СИ

Номер в госреестре	98190-26
Наименование СИ	Аппаратура геодезическая спутниковая
Обозначение типа СИ	EFT T2 PRO
Изготовитель	Hi-Target Surveying Instrument Co., Ltd.
Год регистрации	2026
Срок свидетельства	03.04.2031
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна, спутниковый геодезический приёмник и контроллер для управления. Аппаратура спроектирована для самостоятельного применения в качестве подвижной станции. Аппаратура оснащена встроенным GSM модемом. Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:

- иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;

- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;

- обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.2 MSM, CMR через сеть Интернет посредством GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);

- иметь возможность передачи данных на сервер IRTK EFT, выступая в качестве базы IRTK EFT;

Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.

На корпусе аппаратуры расположена кнопка включения питания и управления.

Управление аппаратурой осуществляется с помощью дисплея, оснащенного технологией сенсорного управления тачскрин. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.

Аппаратура принимает следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2; GPS: L1C/A, L1C, L2P (Y), L2C, L5; GALILEO: E1, E5A, E5B, E6; BEIDOU: B1I, B2I, B3I, B1C, B2a, B2b; SBAS: L1, L5; QZSS: L1, L2, L5, L6.

Аппаратура поддерживает следующий режим измерений: «Кинематика в реальном времени (RTK)».

Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной в отсеке аккумулятора аппаратуры. Общий вид маркировочной таблички представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид аппаратуры представлен на рисунке 2.

Рисунок 1 - Общий вид маркировочной таблички

Место нанесения

заводского номера

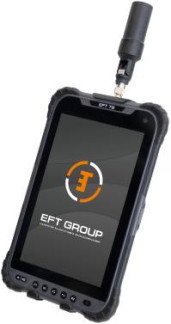

Рисунок 2 - Общий вид аппаратуры геодезической спутниковой EFT T2 PRO

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.

Программное обеспечение

Аппаратура имеет метрологически значимое программное обеспечение (далее - ПО) «EFT Field Survey». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	EFT FIELD SURVEY
Номер версии (идентификационный номер ПО)	не ниже 5.x.x
Цифровой идентификатор ПО	-
* «х» принимает значения от 0 до 9

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений длины базиса, м	от 0 до 30000
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)» *, мм - в плане - по высоте	±2-(5+1-10-6-Ь) ±2-(10+1-10-6-Ь)
Допускаемое среднее квадратическое отклонение измерений длин базисов в режиме «Кинематика в реальном времени (RTK)» *, мм: - в плане - по высоте	5+1-10’6-L 10+140-6Ъ
* При работе аппаратуры в режиме «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры L - измеряемая длина в мм

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество каналов	1408
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +75
Напряжение источника питания постоянного тока, В: - встроенная аккумуляторная батарея	5,5
Средний срок службы, лет	5
Наработка на отказ, ч, не менее	5000
Габаритные размеры (ДлинахШиринахВысота), мм, не более	235,0x146,0x14,5
Масса, кг, не более	0,61

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Наработка на отказ, ч, не менее	5000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Аппаратура геодезическая спутниковая	EFT T2 PRO	1 шт.
Зарядное устройство с кабелем	_	1 шт.
Защитный кейс	_	1 шт.
Внешняя ГНСС антенна	_	1 шт.
Стилус	_	По заказу
Руководство по эксплуатации	EFT.T2JrJ	1 экз.

Сведения о методах измерений

приведены в разделе «Использование полевого планшета EFT T2» документа «Руководство по эксплуатации. Аппаратура геодезическая спутниковая EFT T2 PRO».
