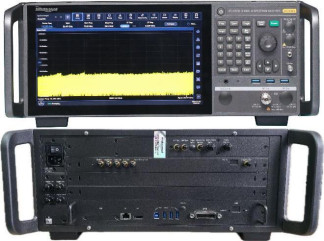

Анализаторы спектра и сигналов InfosteraLuna IFL4052, 98189-26

Обозначение

Наименование и функциональное назначение

1

2

4052-H02

дополнительный выход промежуточной частоты. Выход сигнала второй промежуточной частоты. Частотный диапазон зависит от полосы анализа: 425 МГц, 750 МГц, 1,5 ГГц. Частотное разрешение 1 Гц, переменное усиление 15 дБ с шагом 1 дБ.

4052-H08

широкополосный логарифмический детекторный выход. Выходной сигнал представляет собой логарифмически детектированный сигнал, отражающий характеристики уровня входного сигнала

4052-H11

интерфейс управления и передачи данных через 10-гигабитную сеть. Оптоволоконный интерфейс с пропускной способностью 10 Гбит/с, предназначенный для быстрого дистанционного управления

4052-H12C

Широкополосный цифровой интерфейс. Передача широкополосных IQ-данных в реальном времени через оптоволоконный интерфейс, с максимальной полосой пропускания 400 МГц. С регистратором данных 4712С запись IQ-данных в реальном времени

4052-H12E

Широкополосный цифровой интерфейс. Передача широкополосных IQ-данных в реальном времени через оптоволоконный интерфейс, с максимальной полосой пропускания 1,2 ГГц. С регистратором данных 4712Е запись IQ-данных в реальном времени

4052-H17-E

улучшенный процессор (CPU). Обновление до процессора серии i7 для повышения производительности

4052-H19-2T

расширение локального хранилища (2 ТБ). Поддерживает максимальный объём хранения 2 ТБ (электронный жёсткий диск)

1

2

4052-H19-4T

расширение локального хранилища (4 ТБ). Поддерживает максимальный объём хранения 4 ТБ (электронный жёсткий диск)

4052-H22C-4T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 4 ТБ

4052-H22C-8T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 8 ТБ

4052-H22C-16T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 16 ТБ

4052-H22C-32T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 32 ТБ

4052-H22E-8T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 8 ТБ

4052-H22E-16T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 16 ТБ

4052-H22E-32T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 32 ТБ

4052-H22E-64T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 64 ТБ

4052-H33-08

электронный аттенюатор. Частотный диапазон от 9 кГц до 8 ГГц, диапазон ослабления 30 дБ, шаг регулировки 0,5 дБ

4052-H34-04

малошумящий предусилитель (до 4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-08

малошумящий предусилитель (до 8,4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-13

малошумящий предусилитель (до 13,2 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-18

малошумящий предусилитель (до 18 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-26

малошумящий предусилитель (до 26,5 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-40

малошумящий предусилитель (до 40 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-45

малошумящий предусилитель (до 45 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-50

малошумящий предусилитель (до 50 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34A-04

низкошумящий предусилитель. Доступен только для основной модификации IFL4052A и не может быть выбран одновременно с опцией 4052-H34-04

1

2

4052-H34A-08

низкошумящий предусилитель. Доступен только для основной модификации IFL4052B и не может быть выбран одновременно с опцией 4052-H34-08

4052-H36

тракт обхода преселектора. Обходной путь для отслеживающего предварительного селектора в приёмном канале. (Примечание: для моделей, кроме IFL4052B, оснащённых опциями полосы анализа серии H38, необходимо выбрать эту опцию для обеспечения наилучших характеристик приёма широкополосных сигналов)

4052-H38-40

полоса анализа 40 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 40 МГц. (Примечание: для моделей, кроме IFL4052B, требуется опция H36)

4052-H38-200

полоса анализа 200 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 200 МГц. (Примечание: для моделей, кроме IFL4052B, требуется опция H36)

4052-H38-400

полоса анализа 400 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 400 МГц. (Примечание: для моделей, кроме IFL4052B, требуется опция H36)

4052-H38-600

полоса анализа 600 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 600 МГц. (Примечание: для моделей, кроме IFL4052B, требуется опция H36)

4052-H38-1200

полоса анализа 1,2 ГГц. Поддерживает диапазон полосы анализа от 10 Гц до 1,2 ГГц.(Примечание: для моделей, кроме IFL4052B, требуется опция H36)

4052-H39

аудиоанализатор. Тестирование параметров аудиосигналов, анализ искажений и формы сигнала.

4052-H40

внешняя функция расширения частоты. Предоставляет возможность расширить диапазон частот тестирования с использованием внешнего метода смешивания частот. Оснащает устройство выходом для местного генератора и входом для промежуточной частоты, а также обеспечивает способность к распознаванию сигналов. (Примечание: опция доступна для моделей, кроме IFL4052A и IFL4052B; расширенный диапазон зависит от модуля расширения частоты, приобретаемого отдельно)

4052-H41-10

спектральный анализ в реальном времени (10 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 10 МГц, включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

4052-H41-40

спектральный анализ в реальном времени (40 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 40 МГц, включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

4052-H41-200

спектральный анализ в реальном времени (200 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 200 МГц, включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

1

2

4052-H41-400

спектральный анализ в реальном времени (400 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 400 МГц, включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

4052-H48

функция тестирования коэффициента шума. Обеспечивает управление шумовым генератором и выполнение тестирования коэффициента шума. (Примечание: требуется дополнительно приобрести соответствующий предусилитель H34 и источник (генератор) шума; опция несовместима с H39)

4052-H97

монтажный комплект. Включает ручки и аксессуары для установки анализатора в стандартный аппаратный шкаф

4052-H99-1

транспортировочный ящик из алюминиевого сплава. Высокопрочный и лёгкий алюминиевый ящик с ручкой и колёсами для удобства транспортировки

4052-H99-2

пластиковый транспортировочный кейс с выдвижной ручкой. Высокопрочный пластиковый кейс с выдвижной ручкой и колёсами для удобства транспортировки

4052-S01

измерение абсолютной мощности. Высокоточное измерение мощности радиочастотного сигнала с использованием внешнего USB-зонда. (Требуется установка измерителя мощности серии 8723X)

4052-S02

функция тестирования коэффициента мощности шума. Обеспечивает измерение параметров коэффициента мощности шума

4052-S04

функция тестирования фазового шума. Обеспечивает построение однополосной кривой фазового шума и тестирование одноточечного фазового шума

4052-S05

функция предварительного тестирования Эмс. Предоставляет возможность выполнения тестов на предварительную электромагнитную совместимость

4052-S09

аналоговая демодуляция. Анализ характеристик модуляции и искажений сигналов АМ, ЧМ и ФМ

4052-S10

функция нестационарного анализа. Тестирование и анализ мгновенных параметров спектра, частотных характеристик и временных изменений сигнала, а также поддержка воспроизведения записанных данных

4052-S10H

анализ сигналов с изменением частоты. Автоматическое измерение характеристик скачкообразных сигналов, таких как время задержки, время переключения, частота и ошибки. (Требуется опция S10)

4052-S10F

анализ FMCW-сигналов. Автоматическое измерение характеристик FMCW-сигналов, таких как наклон, девиация и мощность. (Требуется опция S10)

4052-S12

функция анализа векторных сигналов. Гибкая демодуляция различных цифровых сигналов с одной несущей. Предоставляет инструменты анализа характеристик модуляции: векторные диаграммы, созвездия, глазковые диаграммы и спектрограммы. Позволяет определить ошибки модуляции сигнала

1

2

4052-S12B

функция анализа частоты битовых ошибок. Поддержка тестирования частоты битовых ошибок на основе импорта файлов данных, записанных данных, тестирование на основе PRBS, вывод результатов (Требуется опция S12)

4052-S12M

Функция многомодуляционного анализа. Поддержка анализа демодуляции сигнала в соответствии со стандартами DVB-S2/X; отображение таких окон, как диаграмма созвездий и таблица символов; предоставление результатов анализа качества модуляции, таких как EVM и миграция источника. (Требуется опция S12)

4052-S13

анализ импульсных сигналов. Автоматическое измерение временных характеристик, уровней и параметров модуляции импульсных форм, а также статистический анализ импульсных последовательностей

4052-S14

функция анализа OFDM. Поддержка анализа демодуляции сигнала в соответствии со стандартами DVB-S2/X; отображение таких окон, как диаграмма созвездий и таблица символов; предоставление результатов анализа качества модуляции, таких как EVM и миграция источника. (Требуется опция S12)

4052-S16

функция измерения групповой задержки для многоканальных сигналов. Измерение абсолютной и относительной групповой задержки для широкополосных сигналов

4052-S40

функция измерения WLAN 802.11a/b/g. Тестирование физического уровня беспроводных локальных сетей (802.11a/b/g), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40N

функция измерения WLAN 802.11n. Тестирование физического уровня беспроводных локальных сетей (802.11n), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40AC

функция измерения WLAN 802.11ac. Тестирование физического уровня беспроводных локальных сетей (802.11ac), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40AX

функция измерения WLAN 802.11ax. Тестирование физического уровня беспроводных локальных сетей (802.11ax), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40BE

функция измерения WLAN 802.11be. Тестирование физического уровня беспроводных локальных сетей (802.11 be), включая анализ радиочастоты, модуляции и качества модуляции

4052-S41D

функция анализа нисходящих сигналов LTE/LTE-A TDD. Поддержка анализа модуляции сигнала нисходящей линии связи; анализа модуляции типа конфигурации субкадра TDD; анализа модуляции пользовательских параметров конфигурации; анализа модуляции шаблона E-TM нисходящей линии связи; измерения EVM, мощности переключения, погрешности частоты, мощности и других параметров; обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездий, сводную таблицу результатов, отображение EVM в сравнении с несущей и другие виды вывода.

1

2

4052-S41U

функция анализа восходящих сигналов LTE/LTE-A TDD. Поддержка анализа модуляции восходящего канала связи; анализа модуляции с пользовательскими параметрами; измерения EVM, погрешности частоты, мощности и других параметров; хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода данных.

4052-S42D

функция анализа нисходящих сигналов LTE/LTE-A FDD. Поддержка анализа модуляции сигнала нисходящей линии связи; анализа модуляции с пользовательскими параметрами; анализа модуляции шаблона E-TM нисходящей линии связи; измерения EVM, погрешности частоты, мощности и других параметров; обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода.

4052-S42U

функция анализа восходящих сигналов LTE/LTE-A FDD. Поддержка анализа модуляции восходящего канала связи; анализа модуляции с пользовательскими параметрами; измерения EVM, погрешности частоты, мощности и других параметров; обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода данных.

4052-S46D

функция измерения нисходящих сигналов 5G NR. Демодуляция нисходящих сигналов 5G NR, измерение EVM, спектральной плоскостности и ошибок синхронизации. Поддерживает измерения мощности (ACP, спектральные шаблоны, CCDF и др.), а также различные полосы частот и шаблоны TM

4052-S46U

функция измерения восходящих сигналов 5G NR. Демодуляция восходящих сигналов 5G NR, измерение EVM, спектральной плоскостности и ошибок синхронизации. Поддерживает измерения мощности (ACP, спектральные шаблоны, CCDF и др.), а также различные полосы частот и шаблоны TM

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Signal & Spectrum Analyzer

Номер версии (идентификационный номер) ПО, не ниже

1.11.90

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц для модификаций: IFL4052A

IFL4052B

IFL4052C

IFL4052D

IFL4052E

IFL4052F

IFL4052G

IFL4052H

от 2 до 4-109 от 2 до 8 -109 от 2 до 13,6 •Ю9 от 2 до 18-109 от 2 до 26,5-109 от 2 до 40-109 от 2 до 45-109 от 2 до 50-109

Номинальное значение частоты внутреннего опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5оп

±540-8

Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркера частотомера, Гц

±(5оп • Fизм* + 0,1)

Диапазон установки полос обзора (SPAN), Гц

0 (нулевая полоса обзора); от 10 до полного

диапазона частот

Диапазон установки полос пропускания фильтра промежуточной частоты по уровню минус 3 дБ с шагом 1-2-3-5, Гц

от 0,1 до 2-107

Диапазон установки полос видеофильтра, с шагом 1-2-3-5, Гц

от 1 до 2-107

Полоса анализа сигналов, Гц

штатно

107

опция 4052-H38-40

4-107

опция 4052-H38-200

2-108

опция 4052-H38-400

4-108

опция 4052-H38-600

6-108

опция 4052-H38-1200

1,2-109

1

2

Спектральная плотность мощности фазовых шумов

относительно несущей 1 ГГц в полосе пропускания 1 Гц, в

полосе обзора не более 2,5 х offset**, дБ, не более:

при отстройке от несущей:

100 Гц

-95

1 кГц

-112

10 кГц

-122

20 кГц

-122

100 кГц

-122

1 МГц

-135

Средний уровень собственных шумов, приведенный к полосе

пропускания 1 Гц, при ослаблении входного аттенюатора 0 дБ, в

диапазоне частот, дБ (1 мВт), не более:

Для модификаций IFL4052A/B:

предусилитель выключен или отсутствует

от 10 МГц до 1 ГГц включ.

-151

св. 1 до 2 ГГц включ.

-149

св. 2 до 3 ГГц включ.

-148

св. 3 до 4 ГГц включ.

-144

св. 4 до 6 ГГц включ.

-147

св. 6 до 8 ГГц

-145

предусилитель включен

от 10 МГц до 50 МГц включ.

-156

св. 50 МГц до 4 ГГц включ.

-161

св. 4 до 6 ГГц включ.

-161

св. 6 до 8 ГГц

-157

Для модификаций IFL4052C/D/E/F/G/H:

предусилитель выключен или отсутствует

от 10 МГц до 1 ГГц включ.

-149

св. 1 до 2 ГГц включ.

-147

св. 2 до 3 ГГц включ.

-146

св. 3 до 4 ГГц включ.

-141

св. 4 до 6 ГГц включ.

-142

св. 6 до 8 ГГц включ.

-139

св. 8 до 18 ГГц включ.

-145

св. 18 до 26,5 ГГц включ.

-141

св. 26,5 до 40 ГГц включ.

-135

св. 40 до 45 ГГц включ.

-134

св. 45 до 50 ГГц

-130

предусилитель включен

от 10 МГц до 50 МГц включ.

-156

св. 50 МГц до 4 ГГц включ.

-161

св. 4 до 6 ГГц включ.

-161

св. 6 до 18 ГГц включ.

-157

св. 18 до 26,5 ГГц включ.

-154

св. 26,5 до 40 ГГц включ.

-151

св. 40 до 50 ГГц

-148

1

2

Неравномерность амплитудно-частотной характеристики (А) относительно уровня опорного сигнала на частоте 500 МГц, ослабление входного аттенюатора 10 дБ, дБ: предусилитель выключен или отсутствует от 10 МГц до 4 ГГц включ.

св. 4 ГГц до 8 ГГц включ.

св. 8 до 18 ГГц включ.

св. 18 до 26,5 ГГц включ.

св. 26,5 до 45 ГГц включ.

св. 45 до 50 ГГц предусилитель включен от 10 МГц до 4 ГГц включ. св. 4 ГГц до 8 ГГц включ. св. 8 до 18 ГГц включ.

св. 18 до 45 ГГц включ.

св. 45 до 50 ГГц

±0,4 ±0,7 ±2,0 ±2,5 ±2,8

±3,0

±1,0 ±1,5 ±2,5 ±3,0 ±3,5

Пределы допускаемой абсолютной погрешности измерений мощности при значении внутреннего аттенюатора 10 дБ, полосе пропускания от 1 Гц до 1 МГц, входном сигнале от -50 до -10 дБ (1 мВт), и выключенном предусилителе, дБ: - на частоте 500 МГц

- от 10 МГц до верхнего предела частот

±0,24 ±(0,24 + A)

Относительный уровень интермодуляционных искажений 3 -го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)***, в диапазоне частот, дБ (1 мВт), не менее: от 10 до 200 МГц включ.

св. 200 МГц до 4 ГГц включ.

св. 4 до 50 ГГц

12

17

16

Уровень остаточных сигналов комбинационных частот, в диапазоне частот от 200 кГц до 8 ГГц, при ослаблении входного СВЧ аттенюатора 0 дБ, дБ (1 мВт), не более

-90

Анализ аналоговой модуляции (опция 4052-S09)

Диапазон измерений коэффициента амплитудной модуляции (Кам), %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений Кам при частоте модулирующего сигнала от 30 Гц до 1 МГц, %

±(0,01 •Кам + 0,1)

Диапазон измерений девиации частоты (Лf), Гц

от 5 до 1-107

Пределы допускаемой абсолютной погрешности измерений девиации частоты при частоте модулирующего сигнала от 20 Гц до 1 МГц, Гц

±(0,0ГЛf + 5)

Векторный анализ сигналов (опция 4052-S12)

Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более скорость модуляции:

- 100 кГц

- 1 МГц

- 10 МГц

0,6

0,6

4,0

1

2

Примечание:

* ^м - значение частоты измеряемого сигнала, Гц;

* * offset - значение отстройки от несущей на частоте 1 ГГц;

* **TOI = (2Ъсмес,- Lимз)/2, где Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт)

Наименование характеристики

Значение

Масса (без опций), кг, не более

23

Габаритные размеры, ширинахдлинахвысота, мм, не более

430х454х181

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

от 200 до 240

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %

- атмосферное давление, кПа

от +20 до +30 от 30 до 80 от 84 до 106

Наименование

Обозначение

Количество

Анализатор спектра и сигналов

InfosteraLuna IFL4052 (модификация по заказу)

1 шт.

Программное    обеспечение    для

автоматизации измерения параметров тестовой оснастки с возможностью управления внешним генератором (на USB-носителе)

Инфотест 62.01.29.000-005

01013173-2025

1 шт.

Кабель питания

-

1 шт.

Набор адаптеров коаксиальных

Набор РЧ адаптеров

STR-KIT-77-21-1

(26.30.40.110-006-01013173-2025)

1 шт.

Руководство по эксплуатации

РЭ 26.51.43.162-004-01013173-2025

1 экз.

Паспорт

ПС 26.51.43.162-004-01013173-2025

1 экз.
