| Номер в госреестре | 98188-26 |
| Наименование СИ | Радиометры-спектрометры |
| Обозначение типа СИ | МКС-25А МУЛЬТИРАД-ППД |
| Изготовитель | Общество с ограниченной ответственностью «НТЦ Амплитуда» |
| Год регистрации | 2026 |
| Срок свидетельства | 03.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры-спектрометры МКС-25А МУЛЬТИРАД-ППД (далее - МКС-25А) предназначены для измерений активности 137Cs в точечных источниках.
Принцип работы МКС-25А основан на регистрации гамма- и рентгеновских квантов. Для регистрации гамма- и рентгеновских квантов используются полупроводниковый детектор и электронные устройства, предназначенные для преобразования и обработки выходных электрических импульсов детектора.
МКС-25А является стационарным прибором, в состав которого входят: блок детектирования с полупроводниковым детектором, блок электроники, источник бесперебойного питания двойного преобразования, защитный экран или коллиматор и персональный компьютер (далее - ПК) с программным обеспечением (далее - ПО) «Прогресс 5» и/или «SpectraLineGP». Источник бесперебойного питания двойного преобразования поставляется опционально.
Для охлаждения детектора может использоваться система охлаждения с жидким азотом в сосуде Дьюара, а также безазотная или гибридная система охлаждения. Защитный экран предназначен для экранирования блока детектирования от внешнего ионизирующего излучения. Коллиматор предназначен для ограничения потока фотонов от источника. Для проверки энергетической калибровки и контроля стабильности характеристики преобразования используется контрольный источник.
Обеспечение защиты МКС-25А от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде стикера-наклейки. Пломба наносится изготовителем на блок детектирования на место соединения корпуса детектора с криостатом.
Нанесение знака поверки на МКС-25А не предусмотрено.
Идентификация МКС-25А осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится методом металлофото на металлическую табличку, расположенную на корпусе защитного экрана или коллиматора. Формат нанесения заводского номера «XY», где X - число от 0 до бесконечности, Y - цифра от 0 до 9.

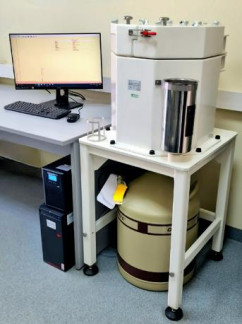

Общий вид МКС-25А с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
блок детектирования в защитном экране
Рисунок 1 - Общий вид МКС-25А с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера
Места нанесения знака утверждения типа и заводского номера
блок детектирования в коллиматоре
Место для нанесения пломбы в виде стикера-наклейки
блок детектирования
ПО МКС-25А состоит из автономного ПО «Прогресс 5» и/или автономного ПО «SpectraLineGP», устанавливаемых на ПК.
Доступ к метрологически значимой части ПО «Прогресс 5» защищён правами локального администратора, доступными только изготовителю МКС-25А. Доступ к метрологически значимой части ПО «SpectraLineGP» защищен электронным ключом доступа и паролем администратора ПО, доступными только изготовителю МКС-25А.
Основное назначение ПО «Прогресс 5» и ПО «SpectraLineGP»: настройка и запуск измерений, обработка информации, построение калибровочных кривых, создание и вывод отчета, хранение отчетов и журналов измерений.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО «Прогресс 5»
от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
В соответствии с Р 50.2.077-2014 уровень защиты ПО «SpectraLineGP»
от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Прогресс 5 | SpectraLineGP |
| Номер версии (идентификационный номер) ПО | V.13.X* | 1.X.YZWV** |
| * 13 - метрологически значимая часть, X принимает значения от 0 до 9; * * 1 - метрологически значимая часть, Х, Y, Z, W, V принимают значения от 0 до 9. | ||
Таблица 2 - Метрологические характеристики МКС-25А
| Наименование характеристики | Значение |
| Диапазон измерений активности 137Cs в точечных источниках, Бк - поддиапазон 1 - поддиапазон 2 | от 10 до 1-103 включ. св. 1-103 до 1-106 |
| Пределы допускаемой относительной погрешности измерений активности 137Cs в точечных источниках, % | ±10 |
Таблица 3 - Основные технические характеристики МКС-25А
| Наименование характеристики | Значение |
| Минимальная измеряемая активность 137Cs в точечных источниках за время измерений 3600 с с суммарным СКО 0,25, Бк, не более | 0,15 |
| Время установления рабочего режима, мин, не более | 5 |
| Нестабильность показаний за 24 часа непрерывной работы, %, не более | 1 |
| Напряжение питания, В Частота переменного тока, Гц | 220±33 50±3 |
| Потребляемая мощность*, В^А, не более | 250 |
| Масса блока детектирования, кг, не более | 7 |
| Габаритные размеры блока детектирования, мм, не более: - диаметр - длина | 100 1000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, %, не более | от +10 до +35 от 86,0 до 106,7 80 |
| * Без учёта мощности, потребляемой безазотной или гибридной системой охлаждения. | |
Таблица 4 - Показатели надежности МКС-25А
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 10 000 |
| Срок службы, лет, не менее | 10 |
наносится на титульные листы Руководства по эксплуатации МКС-25А и Паспорта МКС-25А методом компьютерной графики и на металлическую табличку, расположенную на защитном экране или коллиматоре, методом металлофото.
Таблица 5 - Комплектность МКС-25А
| Наименование | Обозначение | Количество, шт. |
| Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД в составе: | АЖНС.412131.022 | 1 |
| - блок детектирования с детектором из монокристаллического германия; | - | 1 |
| - блок электроники; | - | 1 |
| - источник бесперебойного питания двойного преобразования; | - | 1* |
| - персональный компьютер; | - | 1** |
| - защитный экран или коллиматор | - | 1 |
| Сосуд Дьюара с приспособлением залива | - | 1* |
| Безазотная или гибридная система охлаждения | - | 1* |
| Источник контрольный радионуклидный закрытый гамма-излучения | - | 1* |
| Комплект дистанцеров | - | 1* |
| Кюветы измерительные | - | 1* |
| ПО «Прогресс 5» | - | 1* |
| ПО «SpectraLineGP» | - | 1* |
| Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД. Программное обеспечение «Прогресс 5». Руководство пользователя | АЖНС.412131.022РП | 1* |
| SpectraLineXX Прецизионная обработка спектров. Описание основных функций. Руководство пользователя | - | 1* |
| Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД. Паспорт | АЖНС.412131.022ПС | 1 |
| Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД. Руководство по эксплуатации | АЖНС.412131.022РЭ | 1 |
| Комплект документации на блок детектирования и электронные устройства, входящие в блок электроники | - | 1 |
| Паспорт на источник контрольный радионуклидный закрытый гамма-излучения | - | 1* |
| * Определяется комплектностью поставки при заказе; * * Поставляется при выпуске изготовителем или предоставляется заказчиком | ||
приведены в разделе 2 «Использование по назначению» документа АЖНС.412131.022РЭ «Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД. Руководство по эксплуатации».
Применение МКС-25А в сфере государственного регулирования обеспечения единства измерений для измерений активности гамма-излучающих радионуклидов осуществляется в соответствии с аттестованными методиками (методами) измерений.
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
АЖНС.412131.022ТУ «Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД.
Технические условия»
