| Номер в госреестре | 98179-26 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | RMSG-1466 |
| Изготовитель | Общество с ограниченной ответственностью «Радиомера» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов RMSG-1466 (далее по тексту - генераторы) предназначены для генерации радиочастотных сигналов с заданными параметрами (частота, амплитуда, модуляция) для тестирования и настройки радиотехнических устройств.
Принцип работы генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация сигналов с амплитудной, импульсной, векторной, частотной и фазовой модуляциями.
Конструктивно генераторы состоят из моноблоков, управление обеспечивается с помощью клавиш, валкодера и сенсорного экрана, расположенных на лицевой панели. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сведения об ошибках. Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Генераторы сигналов RMSG выпускаются в следующих модификациях: RMSG-1466C, RMSG-1466C-V, RMSG-1466D, RMSG-1466D-V, RMSG-1466E, RMSG-1466E-V, RMSG-1466G, RMSG-1466G-V и RMSG-1466H, RMSG-1466H-V. Корпус унифицированный. Аппаратная часть отличается количеством ступеней умножения частоты в зависимости от диапазона рабочих частот модификации. Задающий генератор один для всех модификаций.

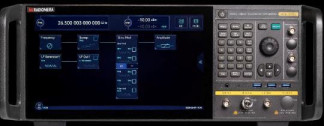

Общий вид генератора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий генератор, нанесен на информационную табличку, размещенную на задней панели методом наклейки в формате «зав. №Rxxxxxxx».
Места пломбировки от несанкционированного доступа
Место нанесения заводского номера
Рисунок 2 - Внешний вид генератора (вид сзади)
Программное обеспечение (ПО) «FW_RMSG-1466» предназначено для управления режимами работы генераторов сигналов RMSG-1466. Программное обеспечение «FW_RMSG-1466» предназначено для работы с генераторами сигналов RMSG-1466 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Идентификационные данные ПО генераторов сигналов RMSG-1466 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик генераторов сигналов RMSG-1466 за пределы допускаемых значений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW_RMSG-1466 |
| Номер версии (идентификационный номер ПО) | не ниже 1.6.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диапазон рабочих частот для модификаций, Гц: - RMSG-1466C, RMSG-1466C-V - RMSG-1466D, RMSG-1466D-V - RMSG-1466E, RMSG-1466E-V - RMSG-1466G, RMSG-1466G-V - RMSG-1466H, RMSG-1466H-V | от 6-103 до 13-109 от 6-103 до 20409 от 6-103 до 33М09 от 6М03 до 45М09 от 6М03 до 53409 | ||
| Дискретность установки частоты, Гц | 0,001 | ||
| Частота опорного генератора, МГц | 10 | ||
| Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора | ±340-8 | ||
| Минимальная выходная мощность сигнала, дБм*, не более | стандартная комплектация | с опцией Н01-90/120/130 | |
| -10 | на частотах от 6 до 100 кГц включ.: - 90 св. 100 кГц: -120 | ||
| Максимальная выходная мощность сигнала, дБм, не менее | стандартная комплектация | с опцией Н05-13/20/33/45/53 | |
| RMSG-1466C, RMSG-1466C-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 13 ГГц | +15 +15 | +15 +20 |
| RMSG-1466D, RMSG-1466D-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 20 ГГц | +15 +15 | +15 +20 |
| RMSG-1466E, RMSG-1466E-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 30 ГГц включ. св. 30 до 33 ГГц | +8 +12 +12 +12 +12 | +15 +20 +18 +17 +18 |
| RMSG-1466G, RMSG-1466G-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 30 ГГц включ. св. 30 до 40 ГГц включ. св. 40 до 45 ГГц | +8 +12 +12 +12 +12 +12 | +15 +20 +18 +17 +18 +14 |
| RMSG-1466H, RMSG-1466H-V | от 6 кГц до 50 МГц включ. св. 50 МГц до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 53 ГГц | +8 +8 +8 +8 | +12 +17 +15 +20 |
| Наименование характеристики | Значение | |||
| Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ | стандартная комплектация | с опцией Н01- 90/120/130/В130 | ||
| от 6 кГц до 50 МГц включ. | ±1,0 | ±1,5 | ||
| св. 50 МГц до 3 ГГц включ. | ±0,5 | ±0,7 | ||
| св. 3 до 20 ГГц включ. | ±0,9 | ±0,9 | ||
| св. 20 до 40 ГГц включ. | ±1,0 | ±1,2 | ||
| св. 40 до 50 ГГц включ. | ±1,3 | ±1,5 | ||
| св. 50 до 53 ГГц | ±1,8 | ±2,0 | ||
| Дискретность установки уровня мощности выходного сигнала, дБ | 0,01 | |||
| Уровень гармонических составляющих относительно основного немодулированного сигнала +10 дБм, дБн, не более, в диапазоне частот: от 100 кГц до 3 ГГц включ. св. 3 до 53 ГГц | -30 -55 | |||
| Примечания: *здесь и далее дБм - дБ относительно 1 мВт | ||||
| Уровень субгармонических составляющих относительно основного немодулированного сигнала +10 дБм, дБн, не более, в диапазоне частот: от 6 кГц до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 53 ГГц | -80 -60 -50 | |||
| Уровень однополосного фазового шума при уровне выходного сигнала 10 дБм, в диапазоне частот, дБн/Гц, не более: | При отстройке от несущей | |||
| 100 Гц | 1 кГц | 10 кГц | 100 кГц | |
| Стандартная комплектация | ||||
| 100 МГц | -110 | -128 | -134 | -138 |
| от 250 до 500 МГц включ. | -108 | -126 | -132 | -138 |
| св. 500 МГц до 1 ГГц включ. | -103 | -121 | -130 | -130 |
| св. 1 до 2 ГГц включ. | -97 | -117 | -124 | -124 |
| св. 2 до 4 ГГц включ. | -92 | -111 | -118 | -118 |
| св. 4 до 10 ГГц включ. | -85 | -105 | -110 | -110 |
| св. 10 до 20 ГГц включ. | -79 | -98 | -104 | -104 |
| св. 20 до 40 ГГц включ. | -73 | -91 | -98 | -98 |
| св. 40 до 53 ГГц | -68 | -85 | -92 | -92 |
| опция Н (низкий фа | 04-1 (В1) зовый шум) | |||
| 100 МГц | -118 | -141 | -148 | -150 |
| от 250 до 500 МГц включ. | -111 | -130 | -145 | -143 |
| св. 500 МГц до 1 ГГц включ. | -105 | -124 | -140 | -138 |
| св. 1 до 2 ГГц включ. | -100 | -118 | -134 | -132 |
| св. 2 до 4 ГГц включ. | -93 | -113 | -128 | -126 |
| св. 4 до 10 ГГц включ. | -85 | -105 | -120 | -118 |
| св. 10 до 20 ГГц включ. | -79 | -99 | -114 | -112 |
| св. 20 до 40 ГГц включ. | -73 | -93 | -108 | -106 |
| Наименование характеристики | Значение | |||
| св. 40 до 53 ГГц | -67 | -87 | -103 | -101 |
| опция Н04-2 (В2) (сверхнизкий фазовый шум) | ||||
| 100 МГц | -118 | -141 | -148 | -150 |
| от 250 до 500 МГц включ. | -112 | -135 | -146 | -148 |
| св. 500 МГц до 1 ГГц включ. | -110 | -134 | -144 | -147 |
| св. 1 до 2 ГГц включ. | -104 | -127 | -138 | -142 |
| св. 2 до 4 ГГц включ. | -99 | -122 | -135 | -136 |
| св. 4 до 10 ГГц включ. | -91 | -115 | -128 | -128 |
| св. 10 до 20 ГГц включ. | -85 | -109 | -122 | -122 |
| св. 20 до 40 ГГц включ. | -79 | -99 | -116 | -116 |
| св. 40 до 53 ГГц | -73 | -94 | -110 | -110 |
| Характеристики амплитудной модуляции (АМ) | ||||
| Диапазон установки коэффициента АМ (Кам), % | от 0 до 90 | |||
| Пределы допускаемой абсолютной погрешности установки Кам, % (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм) | ±(0,05^Кам+1) | |||
| Характеристики частотной модуляции (ЧМ) | ||||
| Масштабный коэффициент N - в диапазоне частот от 50 до 62.5 МГц включ. - в диапазоне частот св. 62.5 до 125 МГц включ. - в диапазоне частот св. 125 до 250 МГц включ. - в диапазоне частот св. 250 до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1 до 2 ГГц включ. - в диапазоне частот св. 2 до 4 ГГц включ. - в диапазоне частот св. 4 до 8 ГГц включ. - в диапазоне частот св. 8 до 20 ГГц включ. - в диапазоне частот св. 20 до 40 ГГц включ. - в диапазоне частот св. 40 до 53 ГГц включ. | 1/256 1/128 1/64 1/32 1/16 1/8 1/4 1/2 1 2 4 | |||
| Диапазон установки девиации частоты (^), МГц | от 0 до V20 | |||
| Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм) | ±(0,025- Рд+20) | |||
| Характеристики фазовой модуляции (ФМ) | ||||
| Диапазон установки девиации фазы (0д), рад - нормальный режим - широкополосный режим - малошумящий режим | от 0 до V20 от 0 до N-2 от 0 до N-0,2 | |||
| Пределы допускаемой абсолютной погрешности установки девиации фазы, рад (при частоте модулирующего сигнала 1 кГц, девиации фазы не более N-8 и уровне выходной мощности 0 дБм) | ±(0,03^0д+0,01) | |||
| Характеристики импульсной модуляции (ИМ) | ||||
| Минимальное значение длительности импульса, нс - опция S12 - опция S13 | 100 20 | |||
| Время нарастания/спада радиоимпульса, нс, не более - опция S12 - опция S13 | 20 10 | |||
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами в диапазоне частот от 50 МГц до 53 ГГ ц, дБ, не менее | 80 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение выходного импеданса (полного сопротивления), Ом | 50 |
| Тип соединителя радиочастотного выхода: - RMSG-1466C/D/C-V/D-V - RMSG-1466E/G/E-V/G-V - RMSG-1466H/H-V | 3,5 мм (вилка) 2,4 мм (вилка) 1,85 мм (вилка) |
| Габаритные размеры (ширина х длина х высота), мм, не более | 475 х 620 х 193 |
| Масса, кг, не более | 35 |
| Параметры электропитания: - напряжение переменного тока, В - частота, Гц | 230±23 50±1 |
| Потребляемая мощность, В А, не более | 600 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 +до 25 80 от 84,0 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели генератора методом наклейки в соответствии с рисунком 1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |||
| Генератор сигналов | RMSG-1466x | 1 шт. | |||
| Руководство по эксплуатации | - | 1 экз. | |||
| Паспорт | - | 1 экз. | |||
| Методика поверки | - | 1 экз. | |||
| Клавиатура | - | 1 шт. | |||
| Компьютерная мышь | - | 1 шт. | |||
| Комплект адаптеров | - | 1 к. | |||
| Комплект СВЧ кабельных сборок | - | 1 к. | |||
| Кейс | - | 1 шт. | |||
| Программное обеспечение для автоматизации измерений РМИК ПРО | - | 1 шт. | |||
| Аппаратные опции | |||||
| H01-130 | Программируемый ступенчатый аттенюатор, дБ | 130 | по отдельному заказу | ||
| H01-120 | 120 | по отдельному заказу | |||
| H01-90 | 90 | по отдельному заказу | |||
| H01-B130 | Программируемый ступенчатый аттенюатор Канал B 130 дБ | по отдельному заказу | |||
| H04-1 | Низкий уровень фазового шума | по отдельному заказу | |||
| Аппаратные опции | ||
| H04-2 | Сверхнизкий уровень фазового шума | по отдельному заказу |
| H04-B1 | Низкий фазовый шум канал В | по отдельному заказу |
| H04-B2 | Сверхнизкий уровень фазового шума канал В | по отдельному заказу |
| H05-13 | 13 ГГц: высокая выходная мощность | по отдельному заказу |
| H05-20 | 20 ГГц: высокая выходная мощность | по отдельному заказу |
| H05-33 | 33 ГГц: высокая выходная мощность | по отдельному заказу |
| H05-45 | 45 ГГц: высокая выходная мощность | по отдельному заказу |
| H05-53 | 53 ГГц: высокая выходная мощность | по отдельному заказу |
| H05-B13 | 13 ГГц: Канал B — высокая выходная мощность | по отдельному заказу |
| H05-B20 | 20 ГГц: Канал B — высокая выходная мощность | по отдельному заказу |
| 07 | 100 МГц/1 ГГц: опорный вход и выход | по отдельному заказу |
| H11-B13 | 13 ГГц: Канал B | по отдельному заказу |
| H11-B20 | 20 ГГц: Канал B | по отдельному заказу |
| H94 | Комплект для монтажа в стойку | по отдельному заказу |
| H31-500 | 500 МГц полоса внутренней модуляции | по отдельному заказу |
| H31-1000 | 1000 МГц полоса внутренней модуляции | по отдельному заказу |
| H31-2000 | 2000 МГц полоса внутренней модуляции | по отдельному заказу |
| RMSG-H31-B500 | Канал B 500 МГц полоса внутренней модуляции | по отдельному заказу |
| H31-B1000 | Канал B 1000 МГц полоса внутренней модуляции | по отдельному заказу |
| H31-B2000 | Канал B 2000 МГц полоса внутренней модуляции | по отдельному заказу |
| H33 | Широкополосные внешние IQ входы | по отдельному заказу |
| RS11 | Аналоговая модуляция | по отдельному заказу |
| S12 | Импульсная модуляция | по отдельному заказу |
| S13 | Узкоимпульсная модуляция | по отдельному заказу |
| S14 | Низкочастотный выход / генератор функциональных сигналов | по отдельному заказу |
| S15 | Линейная (аналоговая) развертка | по отдельному заказу |
| S16 | Развертка по мощности | по отдельному заказу |
приведены в разделе «Генератор сигналов» руководства по эксплуатации.
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 09.11.2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
Технические условия «Генераторы сигналов RMSG-1466. ЮСФД.468769.002ТУ».
