| Номер в госреестре | 98178-26 |
| Наименование СИ | Наборы калибровочные для генераторов электростатического разряда |
| Обозначение типа СИ | ESD-CALA |
| Изготовитель | Suzhou 3ctest Electronic Co., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 02.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы калибровочные для генераторов электростатического разряда ESD-CALA (далее - наборы ESD-CALA), предназначены для измерений силы тока и временных параметров импульсного тока совместно с осциллографами, вольтметрами и другими радиотехническими средствами измерений.
Принцип действия датчика тока (входящего в состав набора ESD-CALA) основан на методе измерения силы тока с помощью резистивного шунта.
Наборы ESD-CALA состоят из датчика тока, соединительного кабеля, переходника BNC-SMA и аттенюатора.
Конструктивно датчик тока выполнен в виде металлического фланца с входным разъёмом, предназначенным для подключения к аттенюатору из состава набора ESD-CALA и далее к измерительному прибору (осциллографу, вольтметру).
Датчик тока может быть использован для измерений параметров импульсов тока испытательных генераторов электростатических разрядов по ГОСТ 30804.4.2-2013.
Общий вид составных частей, входящих в состав набора ESD-CALA, с указанием мест нанесения знака утверждения типа, заводских номеров приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку методом лазерной печати в виде буквенно-цифрового кода. Пломбирование датчика тока не предусмотрено, так как корпус датчика тока имеет неразборную конструкцию. Пломбирование наборов ESD-CALA не предусмотрено. Возможность нанесения знака поверки непосредственно на корпуса составных частей набора ESD-CALA не предусмотрена.
Место нанесения знака утверждения типа

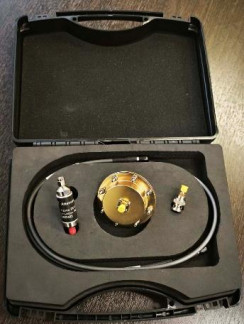

Рисунок 1 - Общий вид составных частей, входящих в состав наборов калибровочных для генераторов электростатического разряда ESD-CALA, обозначение мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Рабочий диапазон частот, МГц | от 0 до 4000 |
| Коэффициент преобразования на постоянном токе, дБ отн. Ом | от - 22,5 до - 24,5* |
| Пределы допускаемой относительной погрешности коэффициента преобразования на постоянном токе, % | ±1 |
| Неравномерность коэффициента преобразования в диапазоне частот, дБ, не более: - от 0 до 1000 МГц включ. - св. 1000 до 4000 МГц включ. | ±0,5 ±1,2 |
| Входное сопротивление на постоянном токе, Ом | от 1,9 до 2,1 |
| * - конкретные значения приведены в формуляре | |
аблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Максимальная амплитуда импульсного тока (при длительности импульса не более 100 нс), А | 150 |
| Максимальное напряжение электростатического разряда, кВ | 30 |
| Максимальный постоянный ток (действующее значение), А | 1 |
| Габаритные размеры датчика тока, мм, не более - диаметр - высота | 70 30 |
| Масса датчика тока, кг, не более | 0,4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации и формуляр типографским способом, на маркировочную наклейку, расположенную на корпусе датчика тока (методом лазерной печати).
Таблица 3 - Комплектность набора калибровочного для генераторов электростатического разряда ESD-CALA______________________________________________________________
| Наименование | Обозначение | Количество |
| Комплект наборов калибровочных для генераторов электростатического разряда ESD-CALA: | ESD-CALA | |
| - датчик тока | ESD-CALA | 1 шт. |
| - аттенюатор | JZ603 | 1 шт. |
| - переходник BNC-SMA | 1 шт. | |
| - соединительный кабель | 1 шт. | |
| Руководство по эксплуатации | ESD-CALA РЭ | 1 экз. |
| Формуляр | ESD-CALA ФО | 1 экз. |
| Транспортная тара | 1 шт. |
приведены в руководстве по эксплуатации «Наборы калибровочные для генераторов электростатического разряда ESD-CALA. Руководство по эксплуатации» ESD-CALA РЭ, раздел 2 «Использование по назначению».
Государственная поверочная схема для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц, утвержденная приказом Росстандарта №3383 от 30 декабря 2019 года;
Стандарт предприятия «Наборы калибровочные для генераторов электростатического разряда ESD-CALA».
