| Номер в госреестре | 98177-26 |
| Наименование СИ | Каналы измерительные толщины материала |
| Обозначение типа СИ | МИТ-001 |
| Изготовитель | Общество с ограниченной ответственностью «Комплексное Решение» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные толщины материала МИТ-001 (далее по тексту - каналы) предназначены для измерений толщины изделий из ферромагнитных материалов.
Принцип действия каналов измерительных толщины материала МИТ-001 основан на импульсном методе вихретокового неразрушающего контроля.
Конструктивно каналы состоят из блока преобразования и вихретокового преобразователя, подключаемого к блоку преобразования при помощи соединительного кабеля, персонального компьютера (далее по тексту - ПК) и программного обеспечения.
Измерительная информация выводится на монитор ПК.
Допускается размещение от 1 до 3 каналов в одном корпусе блока преобразования. Каналы могут быть интегрированы в систему, состоящую из нескольких средств измерений, работающих как в ручном, так и в автоматическом режиме измерений. Техническая реализация допускает установку каналов на роботизированные транспортные модули, которые осуществляют доставку оборудования.
Заводской номер в цифровом формате наносится методом цифровой печати на маркировочную табличку, расположенную на боковой части корпуса блока преобразования каналов под разъемом соединительного кабеля вихретокового преобразователя. Нанесение знака поверки на каналы не предусмотрено. Пломбирование каналов осуществляется пломбой-наклейкой в местах стыка верхней крышки корпуса блока преобразования.

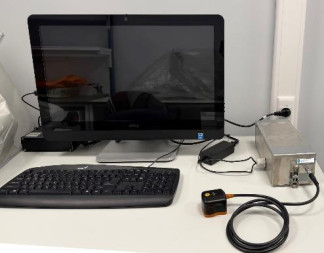

Общий вид каналов, место нанесения заводского номера и место пломбировки представлены на рисунке 1. Блоки преобразования каналов могут изготавливаться в цвете, отличающемся от приведенного на рисунке 1.
Общий вид маркировочной таблички и место нанесения заводского номера каналов представлены на рисунке 2.
Место нанесения заводского номера
Место для нанесения пломбы
Рисунок 1 - Общий вид каналов измерительных толщины материала МИТ-001 с указанием места пломбировки и места нанесения заводского номера
Каналы измерительные толщины материала МИТ - О01 —
Зав. № 001 '
Год изготовления 2024
Место нанесения заводского номера
Рисунок 2 - Общий вид маркировочной таблички
Метрологически значимое программное обеспечение МИТ (далее по тексту - ПО) является прикладным и устанавливается на постоянное запоминающее устройство ПК или ноутбука и осуществляет функции обработки и передачи измерительной информации. ПО соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
За метрологически значимое принимается все ПО.
Идентификационные данные ПО приведены в таблице 1.
Метрологические характеристики каналов нормированы с учетов влияния на них метрологически значимого ПО.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МИТ |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
аблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений толщины, мм | от 2,0 до 18,4 |
| Пределы допускаемой относительной погрешности измерений толщины, % | ±10 |
аблица 3 - Основные технические характеристики
| Наименование параметра | Значение параметра |
| Диапазон толщины изоляционного покрытия, мм | от 0 до 30 |
| Диапазон температуры объекта контроля, °С | от -20 до +100 |
| Диапазон температуры поверхности теплоизоляционного слоя в месте прилегания преобразователя, °С | от -20 до +60 |
| Параметры электрического питания: от сети переменного тока: напряжение питания сети, В частота напряжения сети, Гц от аккумуляторной батареи: - емкость, А^ч , не менее - напряжение, В, не менее | 220±22 50±1 60,3 29,6 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 450 200 150 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25°С, %, не более | от -20 до +50 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вихретоковый преобразователь | PEC143702 | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Блок преобразования | - | 1 шт. |
| Программное обеспечение на электронном носителе | МИТ | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| Паспорт | ПС | 1 экз. |
приведены в разделе «Работа приборов в режиме измерений» руководства по эксплуатации.
ТУ 4276-032-33044610-24 «Каналы измерительные толщины материалов МИТ-001. Технические условия»;
Локальная поверочная схема.
