Комплексы аппаратно-программные СитиСофт, 98175-26

Назначение

Комплексы аппаратно-программные СитиСофт (далее - комплексы) предназначены для измерений в неподвижном состоянии и в движении в автоматическом режиме:

- значений текущего времени, синхронизированного с национальной шкалой координированного времени Российской Федерации UTC(SU);

- текущих навигационных параметров по сигналам спутниковых навигационных систем ГЛОНАСС и GPS одновременно и определения на их основе координат местоположения комплексов в плане;

- интервалов времени.

Описание

Принцип действия комплексов при измерении значений текущего времени, интервалов времени и определении координат местоположения в плане основан на приеме и обработке сигналов глобальных навигационных спутниковых систем (далее - ГНСС) GPS/ГЛОНАСС с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой координированного времени Российской Федерации UTC(SU) и записи текущего момента времени и координат местоположения комплексов в плане в сохраняемые фото- и видеоматериалы, формируемые комплексами.

К омплексы изготавливаются в двух модификациях: исполнение СитиСофт-1 и исполнение СитиСофт-2, отличающихся составом.

Комплексы исполнения СитиСофт-1 конструктивно состоят из фотофиксатора, выполненного на базе смартфона AYYA Т1, со встроенным приемником навигационных сигналов и встроенной спутниковой антенной, зарядного устройства и комплекта кабелей.

Комплексы исполнения СитиСофт-2 конструктивно состоят из фотофиксатора, выполненного на базе смартфона AYYA Т1, со встроенным приемником навигационных сигналов и встроенной спутниковой антенной, размещаемого в защитном корпусе с интегрированным устройством охлаждения, зарядного устройства и комплекта кабелей.

Опционально в состав комплекта поставки комплексов может входить вспомогательного оборудование: защитная бленда камеры и кронштейн для лобового стекла.

Комплексы применяются в передвижном (на специальных конструкциях, штативах, треногах и т.п., на борту ТС, находящихся в неподвижном состоянии) и мобильном размещении (на борту ТС, находящихся в движении).

Комплексы соответствуют обязательным требованиям, установленным техническим регламентом таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Функционально комплексы применяются для фиксации в автоматическом режиме:

- нарушений требований пожарной безопасности об обеспечении проходов, проездов и подъездов к зданиям, сооружениям и строениям;

- нарушений в сфере благоустройства, связанных с размещением ТС (в том числе, на платных городских парковках);

- нарушений правил остановки или стоянки транспортных средств;

- нарушений правил движения транспортных средств по полосе для маршрутных транспортных средств или остановка на указанной полосе в нарушение;

- нарушений непредоставления преимущества в движении маршрутному транспортному средству или транспортному средству с включенными специальными световыми и звуковыми сигналами.

Следующие нарушения формируются автоматическим совмещением результатов измерений комплексов и данных обработки, полученных изображений, нейросетевой видеоаналитикой, а также подтверждения специалистами уполномоченных организаций в ручном режиме, в соответствии с региональной административной практикой:

- фиксация неубранного снега, загрязнений на проезжей части, обочинах и тротуарах: наличие смёта, грязи, луж, снежных куч, навалов после уборки снега;

- фиксация ненадлежащего состояния дорожных знаков, опор освещения и другой инфраструктуры;

- фиксация повреждений дорожного покрытия, провалов и повреждений ливневой канализации; ливневых стоков и канализационных люков;

- фиксация наличия замусоренности, навалов, незаконных свалок, отходов;

- фиксация поломки городского имущества, актов вандализма (граффити) на объектах инфраструктуры;

- фиксация перевозки сыпучего груза без тента;

- фиксация отсутствия урны или переполнения урны;

- фиксация отсутствия освещения на опорах и наличие не горящих секций светофорных объектов;

- фиксация рекламных билбордов и конструкций (целостность, законность размещения), поврежденного состояния рекламной продукции (разбито стекло);

- фиксация выноса грязи на проезжую часть на колесах ТС, мойка автомобиля;

- фиксация дефектов дорожной разметки, состояния шумовых полос на дорожном полотне; состояния искусственных неровности;

- фиксация ремонтных работ и перекрытий (дорожных, тротуарных), отсутствия ограждения, аварийного освещения территории места производства земляных и строительных работ;

- фиксация ненадлежащего состояния объектов дорожной инфраструктуры (повреждение бордюров, посторонние надписи, рекламная расклейка);

- фиксация зеленых насаждений и их состояние (сухостой, зеленый массив, борщевик, аварийные;

- фиксация снежных шапок и сосулек;

- фиксация и контроль состояния остановочных павильонов (целостность, чистота, акты вандализма), выявление несанкционированных строений и киосков;

- фиксация наружных блоков кондиционеров (факт наличия, состояние).

Общий вид составных частей комплексов представлен на рисунках 1, 2.

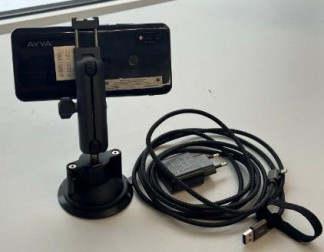

Фотофиксатор

Кронштейн для лобового

стекла

Зарядное устройство

Комплект кабелей

Рисунок 1 - Общий вид составных частей комплексов исполнения СитиСофт-1

Защитный корпус

Кронштейн для лобового

стекла

Фотофиксатор

Защитная бленда камеры

Зарядное устройство

Комплект кабелей

Рисунок 2 - Общий вид составных частей комплексов исполнения СитиСофт-2

Обозначение места нанесения заводского номера и знака утверждения типа комплексов представлены на рисунках 3.

Места нанесения заводского номера и знака утверждения типа

а) комплексы исполнения СитиСофт-1        б) комплексы исполнения СитиСофт-2

Рисунок 3 - Обозначение места нанесения заводского номера и знака утверждения типа комплексов

Пломбирование комплексов не предусмотрено.

Знак поверки на комплексы не наносится.

Заводской номер наносится на шильдик методом печати, размещаемый на задней стороне фотофиксатора комплексов исполнения СитиСофт-1 и на нижней стороне защитного корпуса комплексов исполнения СитиСофт-2. Формат нанесения заводского номера цифровой.

Программное обеспечение

Функционирование комплексов осуществляется под управлением программного обеспечения (далее - ПО) «videoscope.apk». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические и технические характеристики комплексов приведены в таблицах 2, 3.

таблица 2 - Метрологические характеристики комплексов

Продолжение таблицы 2

Таблица 3 - Технические характеристики комплексов

Знак утверждения типа

наносится на шильдик методом печати, размещаемый на задней стороне фотофиксатора комплексов исполнения СитиСофт-1 и на нижней стороне защитного корпуса комплексов исполнения СитиСофт-2, а также на титульные листы формуляра и руководства по эксплуатации методом печати.

Комплектность

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность комплексов

Продолжение таблицы 4

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа СВПШ.402100.001 РЭ «Комплекс аппаратно-программный СитиСофт. Руководство по эксплуатации».

Нормативные документы

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.42.1, 12.42.2, 12.43;

СВПШ.402100.001 ТУ «Комплексы аппаратно-программные СитиСофт. Технические условия».
