| Номер в госреестре | 98173-26 |
| Наименование СИ | Нутромеры микрометрические |
| Изготовитель | Diapazon JSC |
| Год регистрации | 2026 |
| Срок свидетельства | 02.04.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры микрометрические (далее по тексту - нутромеры) для измерений внутренних линейных размеров деталей.
Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля со шкалой (с цифровым отсчетным устройством), барабана.
Нутромеры изготавливаются следующих моделей:
- НМ - с отсчетом по шкалам стебля и барабана, с удлинителями (кроме нутромера с диапазоном измерений от 50 до 63 мм);
- НМЦ - с отсчетом по цифровому отсчетному устройству, с удлинителями;
- НМ-У - с отсчетом по шкалам стебля и барабана, без удлинителей;
- НМ-Б - с отсчетом по шкалам стебля и барабана, с боковыми губками;
- НМ-БД - с отсчетом по шкалам стебля и барабана, с боковыми губками с двух сторон, две из них предназначены для измерений в пределах диапазона измерений от 5 до 30 мм, две другие - от 30 до 55 мм;
- НМЦ-Б - с отсчетом по цифровому отсчетному устройству, с боковыми губками.
Нутромеры моделей НМ и НМЦ комплектуются удлинителями (кроме нутромера с диапазоном измерений от 50 до 63 мм) для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки для нутромеров с нижним пределом диапазона измерений до 150 мм включительно. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
Для начальной регулировки микрометрической головки нутромеров моделей НМ-Б и НМЦ-Б с нижним пределом диапазона измерений до 25 мм включительно входит установочное кольцо.
На удлинителях размером 100 мм и более предусмотрены теплоизоляционные накладки.
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Нутромеры модели НМ-У могут изготавливаться наборами или поштучно. В набор могут входить от двух до десяти нутромеров модели НМ-У.
Товарный знак наносится на корпус или барабан микрометрической головки, на цифровое отсчетное устройство или на теплоизоляционную накладку краской, методом гравировки или в виде наклейки, а также на паспорт нутромеров типографским способом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой в местах, указанных на рисунке 13.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нутромеров указан на рисунках 1 - 12.
Цвет корпуса отсчетного устройства, кнопок управления и упаковки могут быть изменены изготовителем.

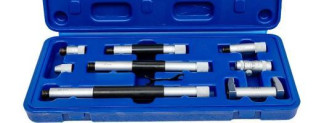

Рисунок 1 - Общий вид нутромеров модели НМ
Рисунок 3 - Общий вид нутромеров модели НМ
Рисунок 4 - Общий вид нутромеров модели НМ
Рисунок 5 - Общий вид нутромеров модели НМЦ
Рисунок 7 - Общий вид нутромеров модели НМ-Б
Рисунок 6 - Общий вид нутромеров модели НМ-Б
Рисунок 9 - Общий вид нутромеров модели НМ-У
Рисунок 10 - Общий вид нутромеров модели НМ-БД
Рисунок 11 - Общий вид нутромеров модели НМЦ-Б
Рисунок 12 - Общий вид нутромеров модели НМЦ-Б
Рисунок 13 - Места нанесения заводского номера
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства нутромеров моделей НМЦ и НМЦ-Б на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция нутромеров моделей НМЦ и НМЦ-Б исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
аблица 1 - Метрологические характеристики нутромеров моделей НМ и НМЦ
| Модель | Диапазон измерений нутромера, мм | Цена деления (шаг дискретности отчета), мм | Пределы допускаемой абсолютной погрешности микрометрической головки, мкм | Пределы допускаемой абсолютной погрешности измерений нутромера, мкм |
| НМ | от 50 до 63 | 0,01 | ±3 | ±(3+N+L/50)* |
| от 50 до 75 | ||||
| от 50 до 175 | ||||
| от 50 до 600 | ||||
| от 75 до 175 | ||||
| от 75 до 600 | ||||
| от 150 до 1000 | ±4 | ±(6+N+L/50)* | ||
| от 150 до 1200 | ||||
| от 150 до 1250 | ||||
| от 150 до 1300 | ||||
| от 150 до 1400 | ||||
| от 150 до 1500 | ||||
| от 150 до 2000 | ||||
| от 150 до 2500 | ||||
| от 150 до 3000 | ||||
| от 1000 до 2000 | ±10 | ±(7+N+L/50)* | ||
| от 1000 до 2500 | ||||
| от 1000 до 3000 | ||||
| от 1000 до 4000 | ||||
| НМЦ | от 150 до 175 | 0,001 | ±4 | ±(5+N+L/50)* |
| от 150 до 600 | ||||
| от 150 до 1000 | ||||
| от 150 до 1250 | ||||
| от 150 до 1500 | ||||
| от 150 до 2000 | ||||
| от 150 до 2500 |
* N - количество удлинителей, входящих в измеряемый размер, шт., L - измеряемая длина, мм
Таблица 2 - Метрологические характеристики нутромеров моделей НМ-У, НМ-Б, НМЦ-Б и НМ-БД
| Модель | Диапазон измерений нутромера, мм | Цена деления (шаг дискретности отсчета), мм | Пределы допускаемой абсолютной погрешности измерений нутромера, мкм |
| НМ-У | от 50 до 75 | 0,01 | ±5 |
| от 75 до 100 | |||
| от 100 до 125 | ±6 | ||
| от 125 до 150 | |||
| от 150 до 175 | ±7 | ||
| от 175 до 200 | |||
| от 200 до 225 | ±8 | ||
| от 225 до 250 |
таблицы 2
| Модель | Диапазон измерений нутромера, мм | Цена деления (шаг дискретности отсчета), мм | Пределы допускаемой абсолютной погрешности измерений нутромера, мкм |
| НМ-У | от 250 до 275 | 0,01 | ±9 |
| от 275 до 300 | |||
| от 300 до 325 | |||
| от 325 до 350 | |||
| от 350 до 375 | ±10 | ||
| от 375 до 400 | |||
| от 400 до 425 | |||
| от 425 до 450 | |||
| от 450 до 475 | ±11 | ||
| от 475 до 500 | |||
| от 500 до 525 | |||
| от 525 до 550 | |||
| от 550 до 575 | |||
| от 575 до 600 | ±12 | ||
| НМ-Б | от 5 до 30 | 0,01 | ±5 |
| от 25 до 50 | ±6 | ||
| от 50 до 75 | ±7 | ||
| от 75 до 100 | ±8 | ||
| от 100 до 125 | ±9 | ||
| от 125 до 150 | ±9 | ||
| от 150 до 175 | ±10 | ||
| от 175 до 200 | ±10 | ||
| НМ-БД | от 5 до 30 | 0,01 | ±6 |
| от 30 до 55 | |||
| НМЦ-Б | от 5 до 30 | 0,001 | ±4 |
| от 25 до 50 | |||
| от 50 до 75 | ±5 | ||
| от 75 до 100 | |||
| от 100 до 125 | ±6 | ||
| от 125 до 150 | |||
| от 150 до 175 | |||
| от 175 до 200 |
Таблица 3 - Номинальные размеры и допускаемые отклонения длины установочных мер
(диаметра колец)
| Нижний предел диапазона измерений нутромера, мм | Номинальные размеры установочных мер (диаметров колец), мм | Допускаемые отклонения длины установочной меры (диаметров колец) от номинальных значений, мкм |
| 5 | 5,000±0,010 | ±3 |
| 25 | 25,000±0,010 | |
| 30 | 30,000±0,010 | |
| 50 | 50,000±0,010 | ±4 |
| 75 | 75,000±0,010 | |
| 100 | 100,000±0,010 | ±6 |
| 150 | 150,000±0,010 |
Таблица 4 - Габаритные размеры и масса
| Модель | Диапазон измерений нутромеров, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| НМ | от 50 до 63 | 55х25х25 | 0,31 |
| от 50 до 75 | 75х25х25 | 0,35 | |
| от 50 до 175 | 175х25х25 | 0,52 | |
| от 50 до 600 | 600х25х25 | 1,44 | |
| от 75 до 175 | 175х25х25 | 0,80 | |
| от 75 до 600 | 600х25х25 | 1,78 | |
| от 150 до 1000 | 1000х33х33 | 2,50 | |
| от 150 до 1200 | 1200х33х33 | 3,78 | |
| от 150 до 1250 | 1250х35х35 | 4,25 | |
| от 150 до 1300 | 1300х35х35 | 4,60 | |
| от 150 до 1400 | 1400х35х35 | 4,70 | |
| от 150 до 1500 | 1500х35х35 | 6,50 | |
| от 150 до 2000 | 2000х35х35 | 8,50 | |
| от 150 до 2500 | 2500х35х35 | 9,25 | |
| от 150 до 3000 | 3000х35х35 | 9,55 | |
| от 1000 до 2000 | 2000х35х35 | 8,50 | |
| от 1000 до 2500 | 2500х35х35 | 7,85 | |
| от 1000 до 3000 | 3000х35х35 | 9,80 | |
| от 1000 до 4000 | 4000х35х35 | 11,30 | |
| НМЦ | от 150 до 175 | 200х50х125 | 0,75 |
| от 150 до 600 | 340х50х200 | 1,60 | |
| от 150 до 1000 | 380х50х300 | 3,50 | |
| от 150 до 1250 | 380х50х300 | 4,30 | |
| от 150 до 1500 | 540х60х330 | 5,50 | |
| от 150 до 2000 | 540х60х330 | 5,80 | |
| от 150 до 2500 | 600х65х350 | 6,20 | |
| НМ-У | от 50 до 75 | 75х22х22 | 0,16 |
| от 75 до 100 | 100х22х22 | 0,18 | |
| от 100 до 125 | 125х22х22 | 0,20 | |
| от 125 до 150 | 155х22х22 | 0,23 | |
| от 150 до 175 | 175х22х22 | 0,27 | |
| от 175 до 200 | 200х22х22 | 0,29 | |
| от 200 до 225 | 225х25х25 | 0,33 | |
| от 225 до 250 | 250х25х25 | 0,45 | |
| от 250 до 275 | 275х33х33 | 0,58 | |
| от 275 до 300 | 300х33х33 | 0,62 | |
| от 300 до 325 | 325х35х35 | 0,77 | |
| от 325 до 350 | 350х35х35 | 0,92 | |
| от 350 до 375 | 375х35х35 | 1,07 | |
| от 375 до 400 | 400х35х35 | 1,20 | |
| от 400 до 425 | 425х40х40 | 1,35 | |
| от 425 до 450 | 450х40х40 | 1,50 | |
| от 450 до 475 | 475х40х40 | 1,65 | |
| от 475 до 500 | 500х40х40 | 1,80 |
Продолжение таблицы 4
| Модель | Диапазон измерений нутромеров, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| НМ-У | от 500 до 525 | 525х40х40 | 1,95 |
| от 525 до 550 | 550х40х40 | 2,10 | |
| от 550 до 575 | 575х40х40 | 2,25 | |
| от 575 до 600 | 600х40х40 | 3,40 | |
| НМ-Б | от 5 до 30 | 125х22х50 | 0,30 |
| от 25 до 50 | 130х22х46 | 0,40 | |
| от 50 до 75 | 150х22х46 | 0,40 | |
| от 75 до 100 | 175х22х46 | 0,52 | |
| от 100 до 125 | 200х22х46 | 0,55 | |
| от 125 до 150 | 225х22х46 | 0,61 | |
| от 150 до 175 | 250х22х46 | 0,67 | |
| от 175 до 200 | 275х22х46 | 0,28 | |
| НМ-БД | от 5 до 30 | 150х60х30 | 1,00 |
| от 30 до 55 | |||
| НМЦ-Б | от 5 до 30 | 172х26х78 | 0,58 |
| от 25 до 50 | 175х26х60 | 0,58 | |
| от 50 до 75 | 198х26х60 | 0,59 | |
| от 75 до 100 | 223х26х60 | 0,68 | |
| от 100 до 125 | 248х26х60 | 0,75 | |
| от 125 до 150 | 273х26х60 | 0,82 | |
| от 150 до 175 | 297х26х60 | 0,85 | |
| от 175 до 200 | 322х26х60 | 0,93 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 3000 |
Таблица 6 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
аблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер микрометрический | - | 1 шт. или 1 набор |
| Удлинители для нутромеров моделей НМ и НМЦ | - | 1 компл. |
| Элемент питания для нутромеров моделей НМЦ и НМЦ-Б | - | 1 шт. |
| Установочная мера для нутромеров моделей НМ и НМЦ с нижними пределами диапазона измерений до 150 мм включ. | - | 1 шт. |
| Установочное кольцо для моделей НМ-Б и НМЦ-Б с нижними пределами диапазона измерений 5 и 25 мм | - | 1 шт. |
| Установочное кольцо для модели НМ-БД для диапазона измерений от 30 до 55 мм | - | 1 шт. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Подготовка к работе и правила эксплуатации» паспорта нутромеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
Стандарт предприятия Diapazon JSC «Нутромеры микрометрические».
