| Номер в госреестре | 98160-26 |
| Наименование СИ | Трансформаторы тока с литой изоляцией |
| Обозначение типа СИ | ТЛ |
| Изготовитель | Общество с ограниченной ответственностью «Невский энергомеханический завод» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.04.2031 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока с литой изоляцией ТЛ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - проходные или опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками.
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Структура условного обозначения модификаций трансформаторов приведена на рисунке 1.
ЛХ-Х-Х/Х-Х-ХВА У3
Мощность вторичной обмотки (при наличии у трансформатора нескольких вторичных обмоток указывают мощность вторичной обмоток каждой из них в виде дроби)_________________________
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби). После класса точности вторичных обмоток может указывается номинальный коэффициент безопасности (FS) приборов вторичной обмотки для измерений или номинальная предельная кратность вторичной обмотки для защиты_________
Коэффициент трансформации_____________________________
Номинальное напряжение________________________________
Обозначение конструктивного исполнения:
Ш - шинный (втулочный);
О - опорный_________________________________________
Вид изоляции__________________________________________
Целевое назначение ТТ
Рисунок 1 - Структура условного обозначения модификаций трансформаторов
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов представлен на рисунках 2 - 5. Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 3. Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 6. Способ ограничения доступа к местам настройки (регулировки) - пломба.

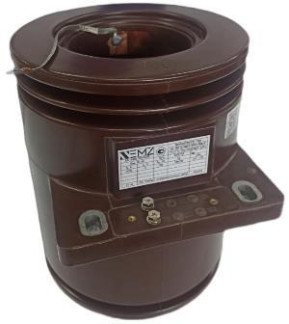

Рисунок 2 - Общий вид трансформаторов модификаций ТЛТТ-...
Место пломбирования
Рисунок 3 - Общий вид трансформаторов модификаций ТЛО-... с указанием места ограничения доступа к местам настройки (регулировки)
Рисунок 4 - Общий вид трансформаторов модификаций ТЛО-.
Рисунок 5 - Общий вид трансформаторов модификаций ТЛО-...
Место
нанесения
заводского
номера
Рисунок 6 - Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера
нанесения
утверждения
Место
знака
типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение параметра |
| Номинальное напряжение, кВ | от 10 до 35 включ. |
| Наибольшее рабочее напряжение, кВ | от 12 до 40,5 включ. |
| Номинальный первичный ток трансформатора, А1) | от 5 до 4000 включ. |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50 |
| Количество вторичных обмоток | от 1 до 6 включ. |
| Номинальная вторичная нагрузка, ВА - для измерений и учета с коэффициентом мощности COS ф2 = 1 - для измерений, учета и защиты с коэффициентом мощности COS ф2 = 0,8 | 1; 2; 2,5; 5 3; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 и ГОСТ Р 70507.2-2024 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 |
| Класс точности вторичных обмоток для защиты: - по ГОСТ 7746-2015 - по ГОСТ Р 70507.2-2024 | 5Р;10Р 5Р; 10Р; 5PR; 10PR |
| Номинальный коэффициент безопасности приборов Кбном (FS) вторичной обмотки для измерений | 10; 15; 20; 25; 30; 35 |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | 10; 15; 20; 25; 30; 35; 40 |
| 1) - Номинальные значения первичного тока по ГОСТ 7746-2015 и ГОСТ Р 70507.2-2024 Конкретное значение первичного тока указано на маркировочной табличке. | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 670x500x400 |
| Масса, кг, не более | 85 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -45 до +40 от 0 до 98 |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 400000 |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку трансформаторов любым технологическим способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока с литой изоляцией | ТЛ | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Методика (методы) измерений» паспорта.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ Р 70507.2-2024 Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока;
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 27.11.029-01083850-2024 «Трансформаторы тока с литой изоляцией на номинальные первичные токи от 5 до 4000 А серии ТЛ. Технические условия».
